Support triangulaire axe 35mm en tôle emboutie Série BPFT - ISB

3,52 € TTC

2,91 € HT

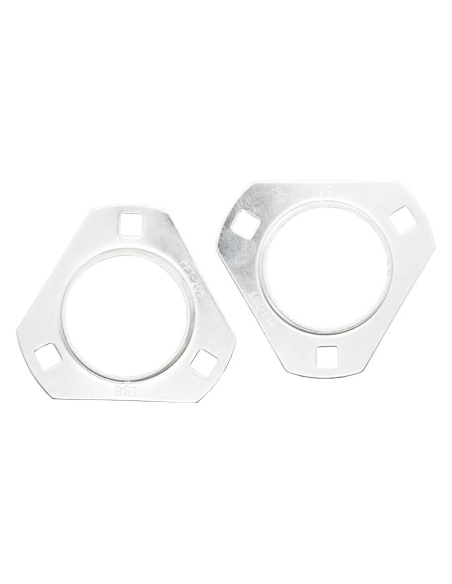

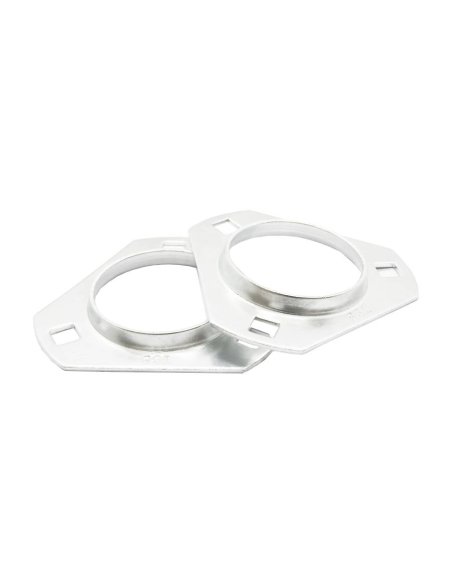

Support triangulaire valable pour les roulements avec un arbre de 35 mm de diamètre. Composé de deux parties en tôle d'acier emboutie. Support à alignement automatique pour l'insertion de roulements à billes.

Compatible avec les roulements des séries SA2 et SB2 de la marque ISB

Référence : BPFT-35

Logo-ISB

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Logement triangulaire à alignement automatique composé de deux pièces de tôle d'acier emboutie, pour les roulements avec un diamètre d'arbre de 35 mm. Logement triangulaire pour l'insertion de roulements à billes des séries SA2 et SB2 de la marque ISB.


Compatible avec les roulements de la série SA2 : SA207-2RS (arbre 35mm)
Compatible avec les roulements de la série SB2 : SB207-2RS (arbre 35mm)


Ce type de logement, associé à un roulement, est libre d'osciller dans le chemin de roulement respectif du logement, est capable de compenser tout désalignement et d'éliminer toute contrainte éventuelle entre l'arbre et le logement.

Le domaine d'application de ce type de palier est celui des applications industrielles et générales avec des charges normales, des vitesses de rotation faibles à moyennes.


Les boîtiers en tôle ou en plaque emboutie ont une vitesse de rotation élevée et une grande élasticité. Ces boîtiers allient légèreté et résistance mécanique optimale. Dans certains cas, ce type de support peut être sujet à des déformations lorsqu'il est soumis à des charges élevées, qui peuvent varier en fonction de la direction et de la charge. En outre, la forme du support et l'épaisseur des plaques peuvent influencer l'ampleur de la déformation. La charge admissible doit donc être telle que la déformation qui en résulte ne compromette pas la fonctionnalité du support. La charge admissible est d'environ 1/3 de la valeur de la charge de base dans le sens radial et 1/3 de la charge radiale admissible dans le sens axial.


Applications typiques :

  • Machines agricoles
  • Machines de jardinage
  • Machines de fitness
  • machines à travailler le bois, machines à travailler le marbre...
  • Machines d'embouteillage
  • Lignes de production


Référence : BPFT-35-ISB



Dimensions :


  • a : 122 mm
  • e : 100 mm
  • l : 44,5 mm
  • s : 11 mm


REMARQUE
: Seul le support est inclus dans la fourniture. Le roulement doit être acheté séparément



Matériel destiné à un usage industriel, il doit être installé par du personnel qualifié, conformément aux réglementations en vigueur sur le lieu d'installation .
