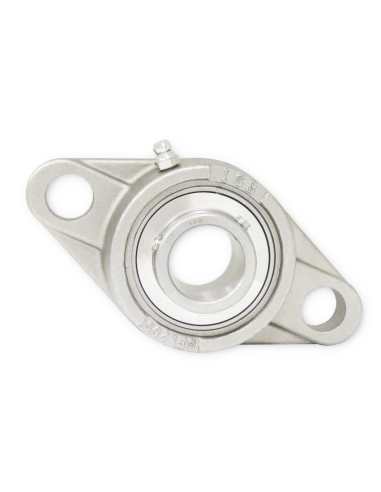

Support ovale avec roulement INOX arbre 25mm UFL005 - ISB

Support ovale auto-alignant avec insert déjà assemblé, les deux éléments en acier inoxydable type UFL005 pour arbre Ø25mm.

Les supports avec roulements INOX de la série légère offrent une réduction significative en taille et en poids par rapport à la même taille de la série existante sur le marché. Cette conception favorise les économies d'espace et de matériaux, étant d'une grande application dans la conception de machines.

Le roulement à billes inséré (insert) en acier inoxydable AISI 440 C est rainuré, ses bagues extérieures ont une surface sphérique libre d'osciller sur la piste de support, cette oscillation permet un auto-alignement dans le boîtier de support et compense tout défaut d'alignement et élimine , autant que possible, les contraintes indésirables entre l'arbre et le support. Le roulement est fixé à l'arbre à l'aide de deux vis allen hexagonales décalées de 120º. Montage et démontage faciles.

Les domaines d'application de ces supports à roulements en acier inoxydable sont les industries, les milieux alimentaires, pétrochimiques, chimiques, humides ou salins, les équipements de nettoyage et de lavage sous pression... avec des charges normales, des vitesses de rotation faibles à moyennes.

L'étanchéité du roulement est garantie par un joint composé d'une plaque de protection plus un joint en caoutchouc. Le roulement possède un joint de chaque côté. Ce système de protection empêche la fuite de graisse et toute éventuelle infiltration d'agents contaminants, ce qui est particulièrement indiqué en présence d'agents extérieurs très agressifs, de poussières, de liquides ou lorsque la machine travaille à l'extérieur.

La fourniture comprend (déjà monté) :

• Support : LP005 INOX
• Insert ( roulement ) : U005 INOX

Dimensions principales :

• d: 25mm
• un : 95 mm
• e : 75 mm
• je: 8mm
• g: 8mm
• L: 16mm
• s: 10mm
• B : 60 mm
• Z : 27,5 mm
• L: 22,5 mm
• n: 6 mm
• G: 5mm
• Poids : 0,244 kg

Pour d'autres références ou modèles consulter.


Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
