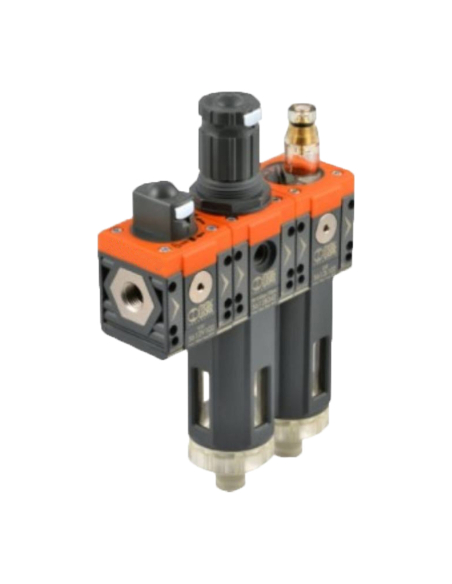

Groupe filtre 3/4 avec vanne d'arrêt régulation 0-12 bar purge automatique série Syntesi - Metal Work

Groupe filtre 3/4 avec vanne d'arrêt manuelle à l'entrée, bloc de maintenance 3/4 pour applications pneumatiques, purge automatique, taille compacte (SY2) de fabrication européenne.
Parmi les principales caractéristiques de ce groupe de filtres, il présente une grande performance de débit par rapport à sa taille et son poids réduit, satisfaisant la demande actuelle de miniaturisation et de performance. Fabriqué en technopolymère et laiton nickelé avec une excellente résistance à la corrosion. L'unité de filtrage a un élément filtrant de 20 μm,
Ce groupe de filtrage intègre une vanne d'arrêt à commande manuelle en entrée, qui permet d'isoler la machine ou la partie de l'installation dans laquelle cet ensemble est installé du reste du réseau pneumatique. La vanne dispose d'un système de verrouillage par cadenas (le cadenas n'est pas inclus dans la fourniture).
Le type de purge est automatique avec évacuation des condensats, indépendant de la pression et du débit.

Remarque : le manomètre n'est pas inclus dans la fourniture, il doit être commandé séparément.

Caractéristiques du groupe de filtres :

• Fabricant: Metal Work
• Référence : V3V+FR+LUB SY2 3/4 20 012 RA
• Code: 5625V10B56L105
• Taille du filetage : 3/4"
• Taille du groupe : Taille 2
• Champ de régulation : 0 à 12 bar .
• Pression d'entrée maximale : 13 bar .
• Purge manuelle des condensats et purge automatique lorsque la pression est supprimée.
• Soupape de purge de surpression intégrée.
• Degré de filtration : 20 μm.
• Capacité tasse : ^70cm3
• Débit à 6,3 bar (0,63 MPa ; 91 psi) ∆P 0,5 bar (0,05 MPa ; 7 psi) ( Nl/min) : 1200
• Débit à 6,3 bar (0,63 MPa ; 91 psi) ∆P 1 bar (0,1 MPa ; 14 psi) ( Nl/min) : 4000
• Débit de décharge de décharge, à 6,3 bar (0,63 MPa ; 91 psi) ( Nl/min) : 100
• Débit d'admission d'air additionnel à 6,3 bar (Nl/min) : 1500 (V3V) - 1400 (FR) + 800 (LUB)
• Taille de filetage pour manomètre : 1/4"
• Vis de fixation murale : M5.
• Position de montage : Verticale.
• Température de travail : -10 à +50ºC.
• Inclus : passage complet en refoulement en mettant à zéro la pression d'entrée et bouton déverrouillable.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
