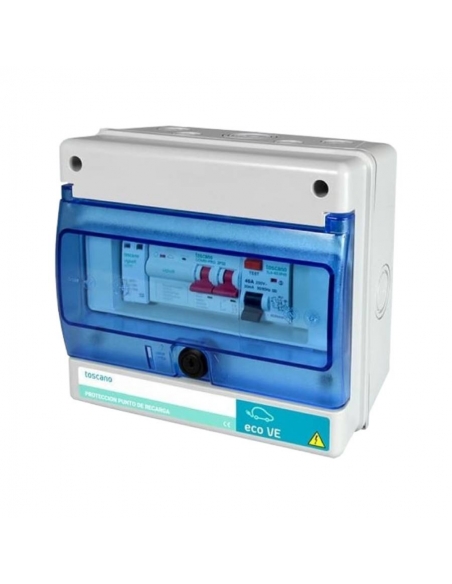

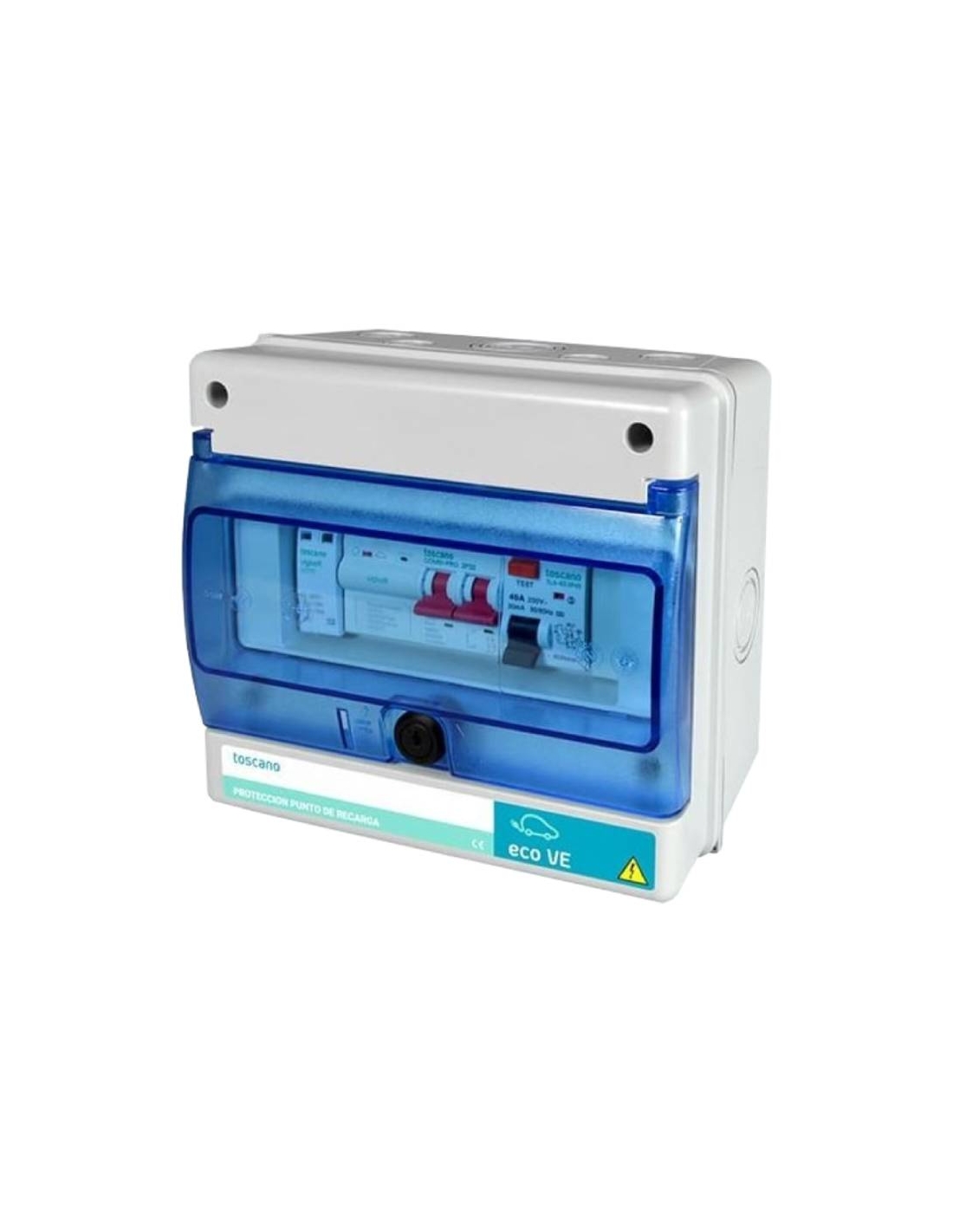

Tableau de protection 2x25A recharge véhicules électriques réarmement automatique ECO-VE-PRO-2P25T15 - Toscano

Les tableaux de commande et de protection ECO VE PRO sont conçus pour protéger les stations de recharge de véhicules électriques conformément à la directive ITC-BT-52.

Le tableau de protection est équipé d'une protection contre les surtensions permanentes et transitoires dans le réseau électrique et est équipé de réarmement automatique et d'une impédance infinie.

Le protecteur contre les surtensions transitoires protège la station de recharge contre les perturbations du réseau électrique dues aux orages électriques et à la foudre, ainsi qu'aux manœuvres de connexion et de déconnexion des transformateurs électriques qui alimentent le réseau. La protection permanente contre les surtensions du réseau empêche le fonctionnement de l'équipement lorsque la tension d'entrée est supérieure à 275 V, conformément à la norme EN 50550.

Les appareils COMBI-PRO surveillent en permanence l'état actuel et alimentent la station de recharge lorsque les conditions sont optimales pour l'alimentation électrique. Ainsi, une perturbation momentanée du réseau n'interrompt pas l'alimentation électrique. Le système COMBI PRO détecte l'absence de courant en déconnectant la station de recharge du réseau. Si l'absence de courant est due à un dépassement de la puissance consommée dans l'installation et que le compteur de l'habitation ou de l'installation nécessite une manœuvre de déconnexion totale, il n'est pas nécessaire de déconnecter manuellement le COMBI PRO, il suffira de déconnecter l'IGA de l'habitation ou de l'installation électrique principale, le système de reconnexion automatique qui équipe le COMBI PRO se chargera de reconnecter la station de charge.

Si la déconnexion est due à un problème de surintensité ou de court-circuit dans la station de charge, l'équipement ne se reconnectera pas automatiquement. Il peut également être configuré comme protection contre les surtensions et les sous-tensions (sous-tension). Dans ce cas, l'équipement coupe la tension lorsqu'elle descend en dessous de 180V et se reconnecte lorsqu'elle remonte au-dessus de 210V et qu'elle est maintenue pendant au moins 10 secondes.

Le tableau de distribution est fourni pré-câblé et avec tous les éléments déjà assemblés.


Résumé des caractéristiques techniques :

• Fabricant : Toscano
• Référence : ECO-VE-PRO-2P25T15
• Ampérage : 2x25A
• Puissance nominale : 5,75 kW
• Tension nominale : 240Vac (L/N) 50/60Hz
• Courbe de déclenchement : C
• Puissance de coupe: 6kA
• Différentiel : Classe A
• Courant de fuite : 30mA
• Tension de déclenchement en cas de surtension : >270Vac
• Temps de réponse aux surtensions : selon la norme EN 50550
• Temps de réarmement : 10 secondes.
• Tension de réenclenchement :
• Tension de déclenchement à minimum de tension :
• Temps de réponse en cas de sous-tension : 10 secondes
• Temps de réarmement : 10 secondes
• Tension transitoire maximale Uc : 320Vac (L/N)
• Niveau de protection Up (L/N)(N/PE) :
• Courant de décharge maximal (8/20us) : 15kA
• Classe de protection contre les transitoires : Classe II
• Consommation de la protection contre les surtensions : 0,1VA
• Section maximale des bornes : 25mm²
• Gammes environnementales : -5º..+40ºC / 80º RH
• Degré de protection : IP65
• Dimensions (mm) : 245x190x155
• Verrouillage : Verrouillage à clé métallique.
• Normes : IEC61643-11 / EN61643-11 / IEC61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN60269-6:2011 / IEC60364-7-712:2017 RLV / EN 60947-3:2009/A2:2015 / EN31439-1:2012 / EN 61439-2:2012/A11:2018

Pour plus d'informations, vous pouvez télécharger le manuel en cliquant sur l'onglet "ATTACHMENTS"


Connection :

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
