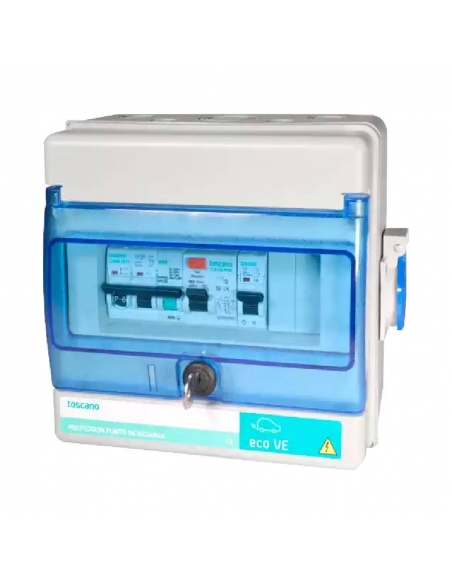

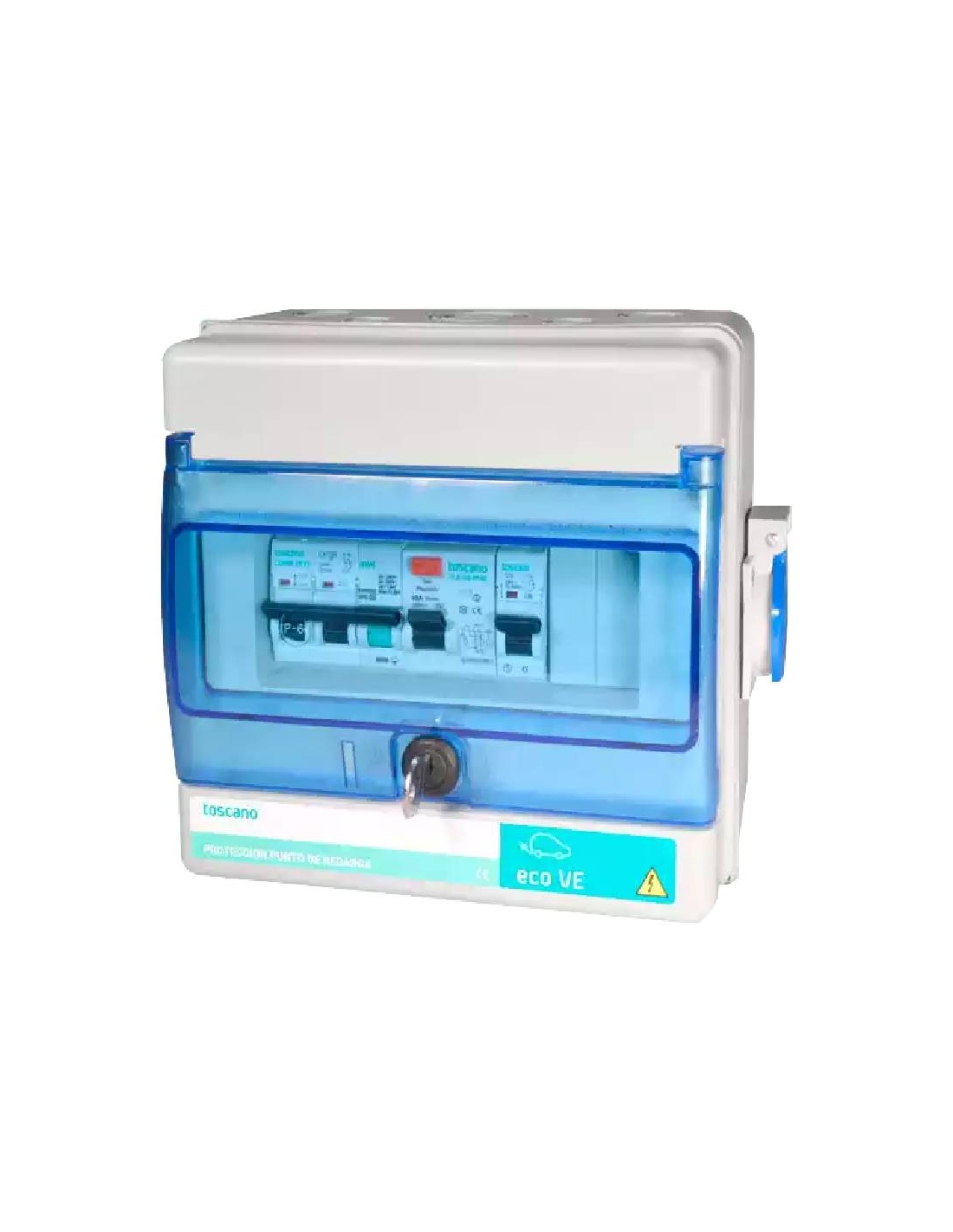

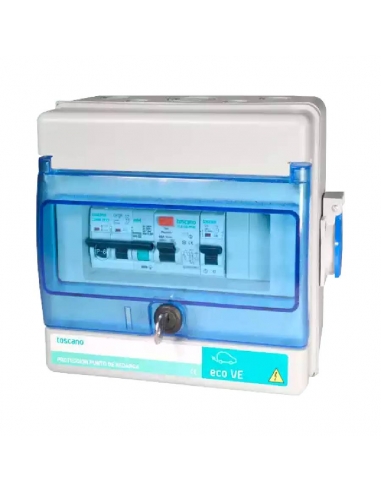

Les panneaux de contrôle et de protection ECO-VE-COMBI sont conçus pour protéger les stations de recharge de véhicules électriques conformément à la directive ITC-BT-52.
Le tableau de protection est équipé d'une protection contre les surtensions permanentes et transitoires dans le réseau électrique.
La protection contre les surtensions transitoires protège contre les décharges électriques filtrées dans le réseau à la suite d'un orage électrique et d'impacts dus à la foudre ou à des manœuvres des transformateurs alimentant le réseau. Cette protection dévie cette décharge vers la prise de terre et l'empêche d'atteindre la station de charge. Si la protection se déclenche, des indicateurs rouges s'affichent sur l'appareil et la reconnexion est empêchée. Dans ce cas, la cartouche de protection transitoire doit être remplacée en la retirant fermement et en la remplaçant par une nouvelle. La protection permanente protège contre les surtensions du réseau supérieures à 275 V conformément à la norme EN 50550, en limitant le fonctionnement de l'équipement et en empêchant les tensions supérieures d'atteindre la station de charge.
Caractéristiques générales
- Fabricant : Toscano
- Référence : ECO-VE-COMBI-4P63T15-S
- Ampérage : 4x63A
- Puissance nominale : 43,64 kW
- Tension nominale : 230Vac (L/N) / 400Vac (L/L) 50/60Hz
- Consommation de la protection Vigivolt : 0,3VA
- Section maximale des bornes : 25mm²
- Plages environnementales : -5ºC à +40ºC / 80º HR
- Degré de protection : IP65
- Dimensions (mm) : 362x362x160
- Serrure : Serrure à clé métallique
Caractéristiques permanentes
- Tension de déclenchement : >270Vac
- Temps de réponse aux surtensions : selon la norme EN 50550
Caractéristiques IGA
- Courant nominal : 63A
- Courbe de déclenchement : C
- Puissance de coupe10kA
Caractéristiques différentielles
- Classe A : courant alternatif et pulsé
- Courant de fuite : 30mA
Caractéristiques transitoires
- Tension maximale Uc : 320VAC (L/N)
- Niveau de protection Up (L/N) (N/PE) :
- Courant de décharge maximal (8/20µs) Imax (L/N) (N/PE) : 15kA
- Classe : II
Normes :
IEC 61643-11 / EN 61643-11/ IEC 61439-123 / ITC-BT-52 / EN 50539-11:2013/A1:2014 / EN 60269-6:2011 / IEC 60364-7-712:2017 RLV / EN 60947 3:2009/A2:2015 / EN 61439-1:2012/ EN 61439-2:2012 / A11:2018
Connexion
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation
