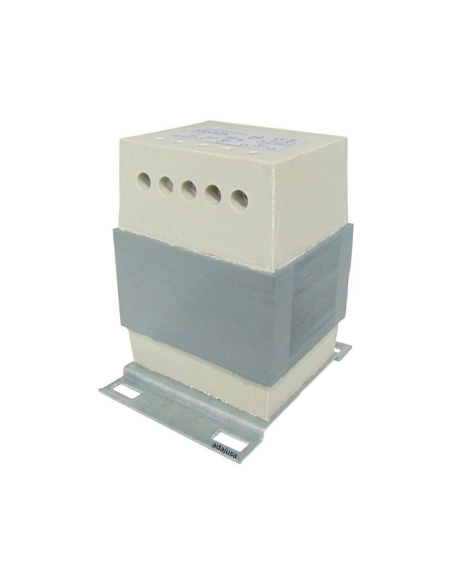

Transformateur 100VA E:230/400V S:115/230V

Transformateur monophasé de séparation pour le contrôle et la manœuvre, encapsulé dans la résine, transformateur avec deux tensions de sortie possibles, chacune d'elles pouvant être sélectionnée au moyen de cavaliers.

Transformateur monophasé entrée 230/400Vac et sortie 115V/230Vac, puissance 100VA. Transformateur encapsulé dans la résine, avec un degré de protection IP-20. Selon la façon dont les deux secondaires de sortie sont connectés, le transformateur peut fournir 115Vac, avec un courant de 0,87 A (courant apparent), ou 230Vac, avec un courant de 0,43 A (courant apparent).

La principale application de ce type de transformateur est la commande et le contrôle dans l'automatisation industrielle, et les applications générales. Ils sont destinés à alimenter des dispositifs électriques où un isolation galvanique est nécessaire entre les circuits.

Ce type de transformateur est réversible.

Caractéristiques techniques du transformateur :

• Référence : MI-100-3
• Tension primaire du transformateur : 230/400V
• Tension secondaire du transformateur (sortie) : 115/230V, sélectionnable par cavalier
• Puissance du transformateur : 100 VA
• Courant maximal (sortie transformateur) : 0,87/0,43 A, sélectionnable par cavalier
• Enroulements : Fil de cuivre, classe thermique N 200ºC
• Sélection : tensions sélectionnables par cavalier
• Connexion secondaire : série-parallèle
• Isolation : Classe thermique B 130ºC
• Fréquence : 50/60 Hz
• Protection : IP-20
• Tension d'essai du transformateur
  • 5 KV entre les enroulements
  • 2,5 KV entre les enroulements et la terre
• Température ambiante : Ta= 25ºC
• Encapsulation du transformateur : résine auto-extinguible
• Montage du transformateur : au moyen de vis
• Certificat : UNE-EN61558

Pour d'autres types et modèles de transformateurs, veuillez nous consulter.

Connexion électrique
