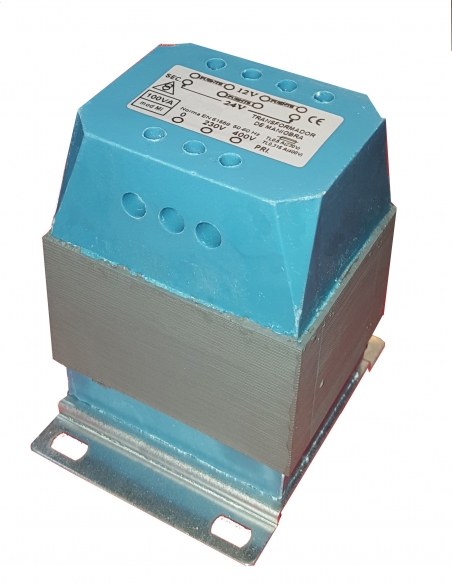

Transformador maniobra 63VA 230/400V 12/24V
Transformateur 160VA E:230/400V S:24/48V
Transformador maniobra 63VA 230/400V 12/24V
Transformateur 160VA E:230/400V S:24/48V

Transformateur 160VA E:230/400V S:24/48V

54,80 € TTC

45,29 € HT

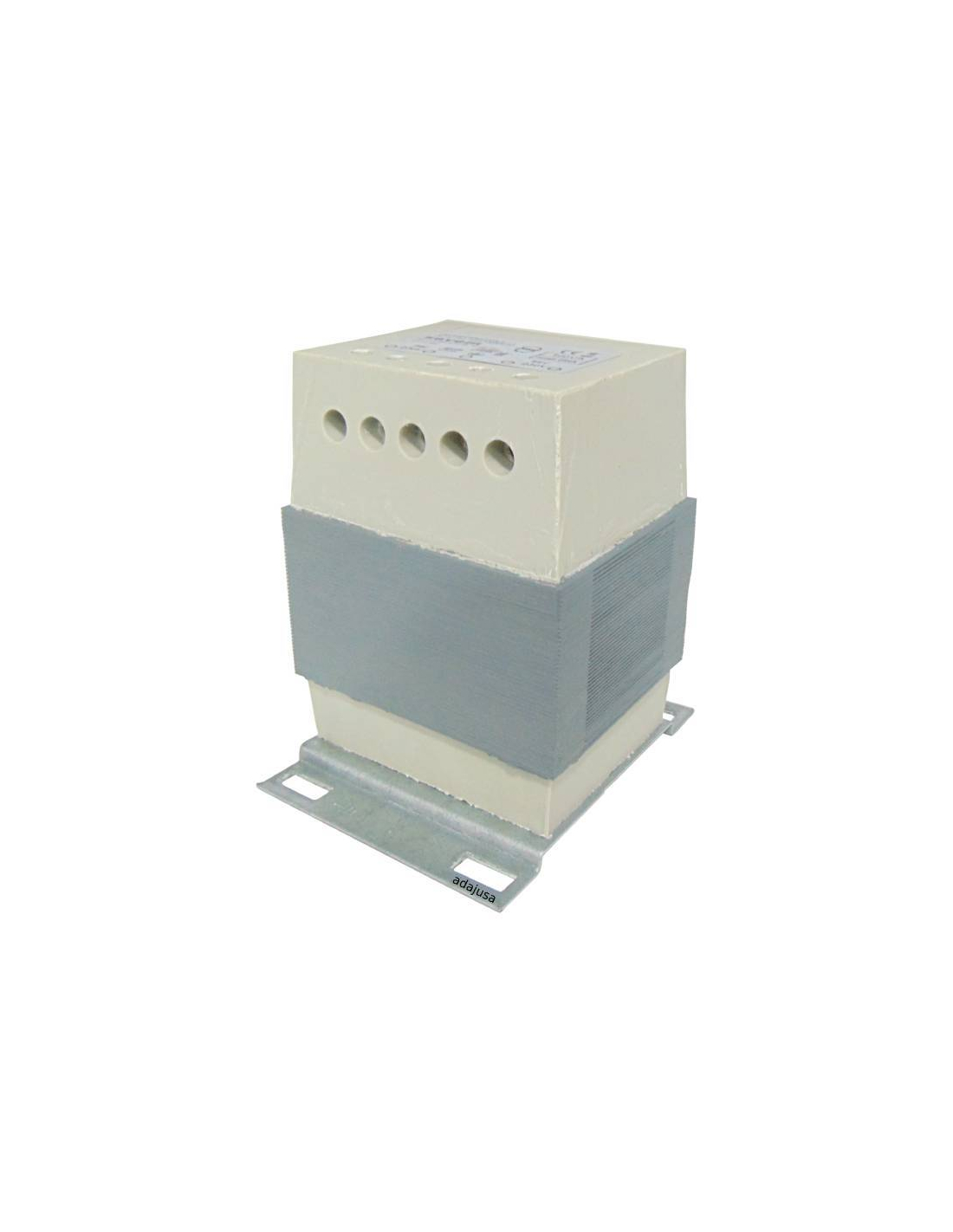

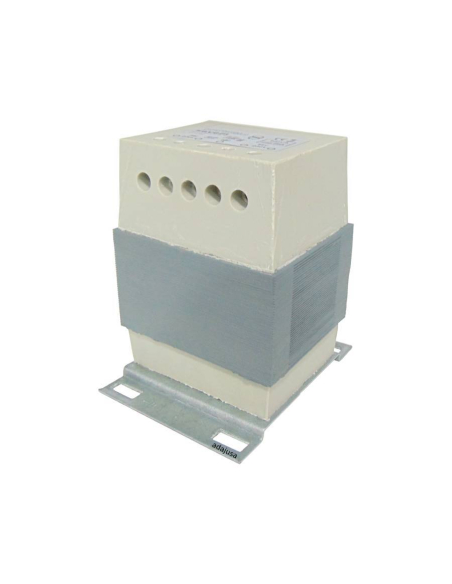

Transformateur monophasé pour la commande, le contrôle et l'utilisation générale. La puissance du transformateur est de 160VA et il est encapsulé dans de la résine. Le degré de protection du transformateur est IP-20. Cette gamme de transformateurs a deux tensions de sortie 24Vac ou 48Vac, chacune d'entre elles pouvant être sélectionnée au moyen de cavaliers.

Référence : MI-160-2

símbolo material eléctrico


Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Transformateur monophasé de séparation pour le contrôle et la manœuvre, encapsulé dans la résine, transformateur avec deux tensions de sortie possibles, chacune d'elles pouvant être sélectionnée au moyen de cavaliers.


Transformateur monophasé entrée 230/400Vac et sortie 24V/48Vac, puissance 160VA. Transformateur encapsulé dans la résine, avec un degré de protection IP-20. Selon la façon dont les deux secondaires de sortie sont connectés, le transformateur peut fournir 24Vac, avec un courant de 6,66 A (courant apparent), ou 48Vac, avec un courant de 3,33 A (courant apparent).

La principale application de ce type de transformateur est la commande et le contrôle dans l'automatisation industrielle, et les applications générales. Ils sont destinés à alimenter des dispositifs électriques où un isolation galvanique est nécessaire entre les circuits.

Ce type de transformateur est réversible.

Caractéristiques techniques du transformateur :


  • Référence : MI-160-2
  • Tension primaire du transformateur : 230/400V
  • Tension secondaire du transformateur (sortie) : 24/48V, sélectionnable par cavalier
  • Puissance du transformateur : 160 VA
  • Courant maximal (sortie transformateur) : 6,66/3,33 A, sélectionnable par cavalier
  • Enroulements : Fil de cuivre, classe thermique N 200ºC
  • Sélection : tensions sélectionnables par cavalier
  • Connexion secondaire : série-parallèle
  • Isolation : Classe thermique B 130ºC
  • Fréquence : 50/60 Hz
  • Protection : IP-20
  • Tension d'essai du transformateur
    • 5 KV entre les enroulements
    • 2,5 KV entre les enroulements et la terre
  • Température ambiante : Ta= 25ºC
  • Encapsulation du transformateur : résine auto-extinguible
  • Montage du transformateur : au moyen de vis
  • Certificat : UNE-EN61558

Dimensiones transformador MI (1)

Pour d'autres types et modèles de transformateurs, veuillez nous consulter.

Connexion électrique

Esquema eléctrico transsformadores seie paralelo toma media 12-24

Le transformateur est fourni sans aucun type de protection contre les surcharges, il est obligatoire de les installer pour éviter de surcharger le transformateur. La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.
Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.
