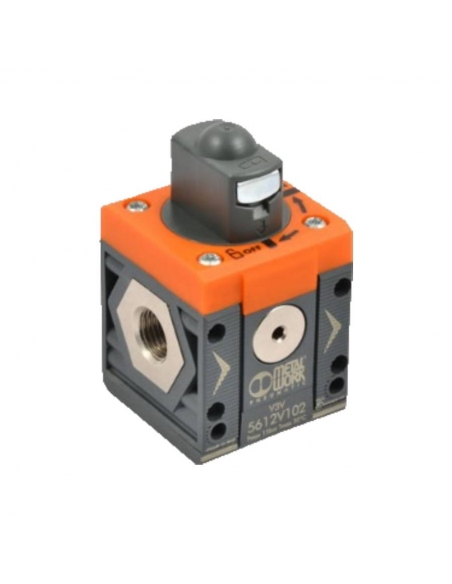

Vanne de régulation de circuit Taille 1 1/8 V3V manuelle Syntesi - Metal Work

Vanne de régulation de circuit avec taille d'entrée et de sortie du groupe Syntesi 1/8".

C'est une vanne 3 voies qui soulage le circuit aval en position fermée. Cela le rend utile pour les opérations de maintenance ou lorsque l'alimentation en air de la machine ou d'un équipement doit être coupée.

• Fabricant: Metal Work
• Référence : 5611V101
• Entrée et sortie filetées : 1/8"
• Accouplement fileté de décharge : 1/8"
• Type de contrôle : manuel
• pression max. entrée V3V manuel-pneumatique et elpn assisté :
  • • bar : 15
    • MPa : 1,5
    • psi : 217
• Pression de pilotage pour version pneumatique et assistée elpn et entrée elpn :
  • • bar : 3-10
    • MPa : 0,3-1
    • psi : 43-145
• Débit à 6,3 bar (0,63 MPa, 91 psi) ΔP 0,5 bar (0,05 MPa, 7 psi) : Nl/min 800 - scfm 28
• Débit à 6,3 bar (0,63 MPa ; 91 psi) ΔP 1 bar (0,1 MPa ; 14 psi) : Nl/min 1100 - scfm 39
• Débit de refoulement à 6,3 bar (0,63 MPa ; 91 psi) : Nl/min 500 - scfm 18
• température à 10 bar ; 1 MPa ; 145psi° : -10÷+50
• Bouton verrouillable inclus
• Fluide : Air comprimé ou autres gaz inertes
• Position de montage : Dans n'importe quelle position
• Prise d'air supplémentaire, pour manomètre ou raccord : 1/8", avant et arrière
• Débit d'admission d'air supplémentaire à 6,3 bar Nl/min : 500
• (0,63 MPa ; 91 psi) ΔP 1 bar (0,1 MPa ; 14 psi) scfm : 18
• Vis de fixation murale : Vis numéro 2 M4
• Puissance bobine pour version électro-pneumatique W : 12 VDC et 24 VDC = 2W
• Commande manuelle des versions électropneumatiques : Bistable : si horizontal OFF, si vertical ON

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
