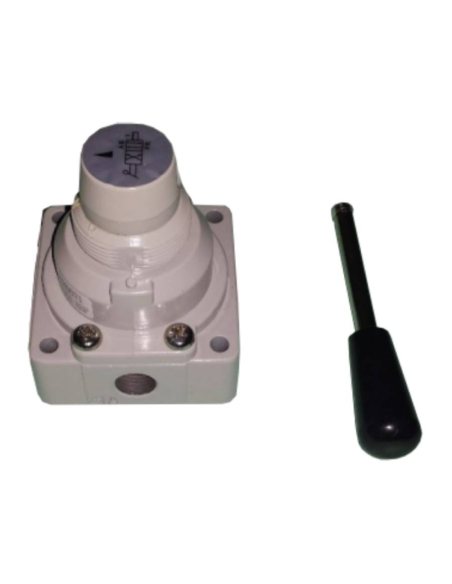

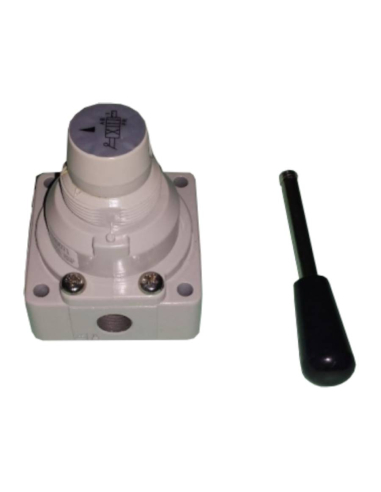

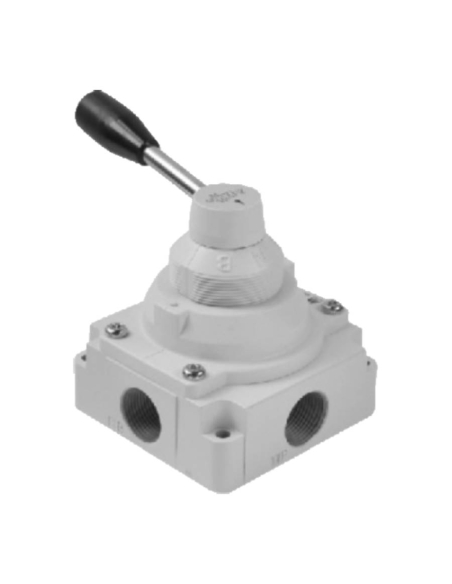

Vanne 1/8 4 voies 3 positions c.c. à levier rotatif - Mindman

Vanne 1/8 actionnée manuellement par un levier rotatif 4 voies, 3 positions fixes et centres fermés, qui permettent la commande de vérins double effet.

La vanne a 3 positions stables, dans l'une d'elles le cylindre avance, dans l'intermédiaire, le cylindre s'arrête mais maintient la pression (force), et dans l'autre position le cylindre se rétracte.

Il peut également être utilisé comme vanne de dérivation ou de coupure et pour un usage général.

Fixation au moyen de vis traversantes ou montage transpanel avec fixation au moyen d'un écrou frontal. Accessoires de montage non inclus dans la fourniture.

Caractéristiques techniques:

• Fabricant : Mindman .
• Référence : MVHC-200-4H-6A.
• Configuration : 4 voies 3 positions fixes centres fermés.
• Type de filetage : G 1/8".
• Surface utile : 7 mm2.
• Type de fluide : Air comprimé, avec ou sans lubrification.
• Pression de travail : 0 à 10 kg.
• Température de fonctionnement : -5º à +60º (sans condensation).
• Fixation par vis : 4 trous traversants Ø5.5mm.
• Fixation par écrou : écrou M33x1,5 mm (non inclus).
• Matériau du corps de vanne : Métal.
• Poids : 336g.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
