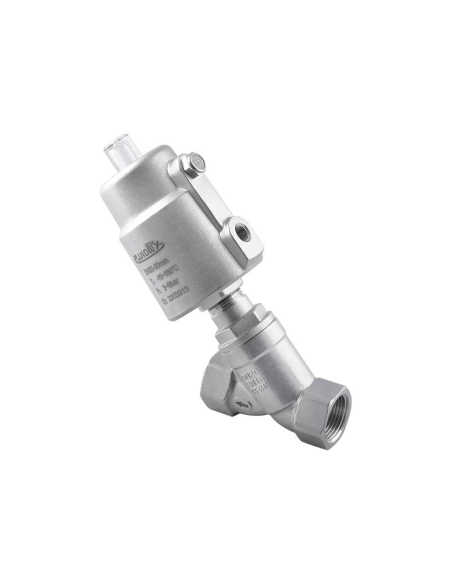

Vanne à siège coudé 1 actionneur NF en INOX diamètre 63 - Aignep

Vanne à siège coudé 1 actionneur NF en INOX diamètre 63 - Aignep

190,74 € TTC

157,64 € HT

Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1". Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est fabriqué en acier inoxydable AISI 304. et est actionné pneumatiquement.La vanne peut être installée dans n'importe quelle position de montage, le corps fabriqué en forme de "Y" augmente le débit de 30% et augmente la durée de vie utile de la vanne.

Référence : X1Y0910630


Capture d'écran 2024-02-08 115649

Vanne à siège incliné avec logo ATEX

Logo Aignep
Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !
Confidentialité
Expéditions
Retour

Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1". Le corps actionneur est en acier inoxydable AISI 304 et est actionné pneumatiquement. La vanne peut être installée dans n'importe quelle position de montage. Cette série de vannes à siège incliné garantit une haute débit, faible frottement et évite les coups de bélier grâce à l'entrée de fluide sous le obturateur .
Grâce aux matériaux utilisés dans leur fabrication, ces vannes peuvent être utilisées dans de multiples applications. L'arbre auto-ajustable et auto-lubrifié réduit les besoins d'entretien au minimum. Il dispose d'un affichage de position mécanique.

Caractéristiques techniques:
  • Fabricant : Aignep
  • Référence : X1Y0910630
  • Fil : 1"
  • Fonction : 2/2 NC
  • Type d'action : Effet simple
  • Pression de pilotage : 3-8 bar
  • Température ambiante : -10ºC .. +60ºC
  • Pression de service : 16 bar
  • Matériau du joint : PTFE
  • Température du fluide : -10ºC .. +180ºC
  • Type de fluide pilote : Air et gaz inerte
  • Diamètre nominal (DN) : 25 mm
  • Diamètre du trou : 24 mm
  • Viscosité (cSt) : 600
  • kv : 15,8 m3/h
  • Pression différentielle : 13 bar maximum (*)
  • Diamètre actionneur : 63 mm
  • Pression de pilotage : >= 5 bar
(*) Avec la vapeur, le différentiel maximum entre la pression d'entrée et de sortie est réduit à 10 bar .
Dimensions de la vanne d'actionneur à siège incliné INOX adajusa aignep

Vanne à siège incliné vue éclatée Adajusa
Fonctionnement de la vanne à siège incliné Adajusa
Pour plus d'informations vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.

Questions

Soyez le premier à poser une question sur ce produit !

Question sur le produit

* Champs obligatoires
(lis)

vous pourriez aussi aimer

Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Vannes avec actionneurs pneumatiques

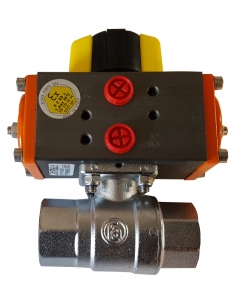

Vanne 3/8 2/2 avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB22LC010032D
137,17 € (113,36 € HT)
Vanne boisseau sphérique 3/8", 2 voies, 2 positions, 2/2, avec actionneur rotatif pneumatique double effet. Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs ou ininflammables. Vanne en laiton nickelé corps. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence : VB22LC010032D / W0900300102 Image...

16 autres produits de la même catégorie :

Vanne à siège incliné...
Vannes avec actionneurs pneumatiques

Vanne à siège incliné actionneur 3/4 NF en technopolymère - Aignep

Aignep
X2Y0710500
99,20 € (81,98 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 3/4. Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est en technopolymère et est actionné pneumatiquement. La vanne peut être installée dans n'importe quelle position de montage, le corps en...
Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Vannes avec actionneurs pneumatiques

Vanne 1 1/4 3/2 voie vanne en L en acier inoxydable avec actionneur rotative...

Metal Work
VB3L2IA032063
526,85 € (435,41 € HT)
Vanne à boisseau sphérique 1" 1/4 en acier inoxydable, 3 voie 2 positions, 3/2, configuration "L", avec rotateur pneumatique double effet actionneur. Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs et non inflammables. Corps de vanne en acier inoxydable. La vanne est équipée d'une commande d'activation manuelle. Vannes avec...
Vanne à siège incliné...
Vannes avec actionneurs pneumatiques

Vanne à siège incliné actionneur 1 1/2 NF en technopolymère - Aignep

Aignep
X2YXG10800
241,61 € (199,68 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1 1/2. Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est en technopolymère et est actionné pneumatiquement. La vanne peut être installée dans n'importe quelle position de montage, le corps en...
Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Vannes avec actionneurs pneumatiques

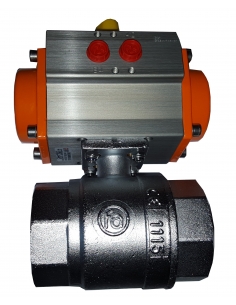

Vanne 1 1/4 2/2 voies avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB22LC032050D
206,00 € (170,25 € HT)
Vanne à bille 1" 1/4, 2 voies, 2 positions, 2/2, avec actionneur rotatif pneumatique double effet . Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs ou ininflammables. Laiton nickelé corps vanne . La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence: VB22LC032050D / W0900300106 Image...
Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Délai de livraison : 3-7 jours ouvrables
Vannes avec actionneurs pneumatiques

Vanne 2 2/2 voies inoxydable avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB22IA050063D
433,05 € (357,89 € HT)
vanne boisseau sphérique 2" en acier inoxydable , 2 voies, 2 positions, 2/2, avec actionneur rotatif pneumatique à double effet . Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs ou ininflammables. Corps de vanne en acier inoxydable. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence :...
Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Vannes avec actionneurs pneumatiques

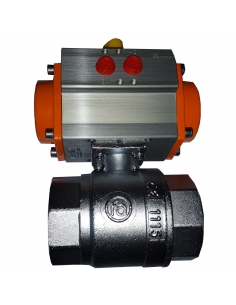

Vanne 1 2/2 voie en acier inoxydable avec actionneur rotative pneumatique - Metal Work

Metal Work
VB22IA025050D
222,77 € (184,11 € HT)
Robinet à boisseau sphérique 1" en acier inoxydable, 2 voie 2 positions, 2/2, avec actionneur vanne rotative pneumatique à double effet. Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs et non inflammables. Corps de vanne en acier inoxydable. La vanne dispose d'une commande d'activation manuelle. Vannes avec certification ATEX....
Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Délai de livraison : 3-7 jours ouvrables
Vannes avec actionneurs pneumatiques

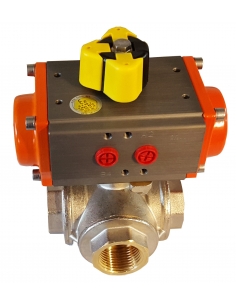

Vanne 1 1/2 3/2 voies inox en L avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB3L2IA040063
549,58 € (454,20 € HT)
vanne inox 1" 1/2 à bille , 3 voies, 2 positions, 3/2, en configuration "L", avec actionneur rotatif pneumatique double effet . Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs. inflammable Corps de vanne en acier inoxydable. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence: VB3L2IA040063D...
Vanne à siège incliné...
Vannes avec actionneurs pneumatiques

Vanne à siège incliné actionneur 1 1/4 NF en technopolymère - Aignep

Aignep
X2YXF10800
216,18 € (178,66 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1 1/4. Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est en technopolymère et est actionné pneumatiquement. La vanne peut être installée dans n'importe quelle position de montage, le corps en...
Vanne à siège coudé...
Vannes avec actionneurs pneumatiques

Vanne à siège coudé actionneur 2 NF en INOX diamètre 90 - Aignep

Aignep
X1YXH10900
385,72 € (318,78 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 2". Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est fabriqué en acier inoxydable AISI 304. et est actionné pneumatiquement.La vanne peut être installée dans n'importe quelle position de...
Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Vannes avec actionneurs pneumatiques

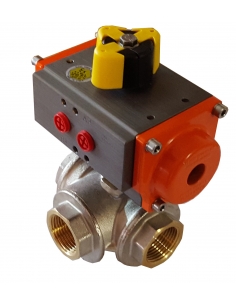

Vanne 1 3/2 voies en T avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB3T2LB025050
309,78 € (256,02 € HT)
vanne boisseau sphérique 1", 3 voies, 2 positions, 3/2, en configuration "T", avec actionneur rotatif pneumatique double effet . Pour le contrôle de l'air, des gaz ou des fluides non corrosifs ou ininflammables. Corps de vanne en laiton plaqué nickel La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence : VB3T2LB025050D /...
Vanne à siège incliné...
Vannes avec actionneurs pneumatiques

Vanne à siège incliné actionneur 3/8 NF en INOX - Aignep

Aignep
X1Y0410400
114,44 € (94,58 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 3/8. Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est en acier inoxydable AISI 304 et est actionné pneumatiquement. La vanne peut être installée dans n'importe quelle position de montage, le...
Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Délai de livraison : 3-7 jours ouvrables
Vannes avec actionneurs pneumatiques

Vanne 3/4 3/2 voies inox en L avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB3L2IA020050
246,17 € (203,45 € HT)
vanne boisseau sphérique inox 3/4", 3 voies 2 positions, 3/2, en configuration "L", avec actionneur rotatif pneumatique double effet . Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs ou inflammables corps en acier inoxydable. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence: VB3L2IA020050D...

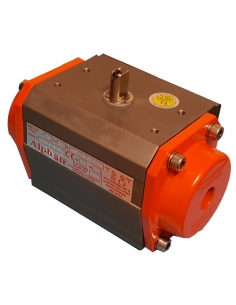

Actionneur rotatif Ø63 Actionneur rotatif Ø63 2
Vannes avec actionneurs pneumatiques

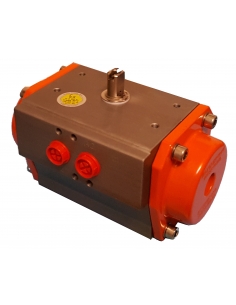

Actionneur rotatif 32 F03 - Metal Work
