Vanne à siège incliné actionneur 1 1/4 NF en...

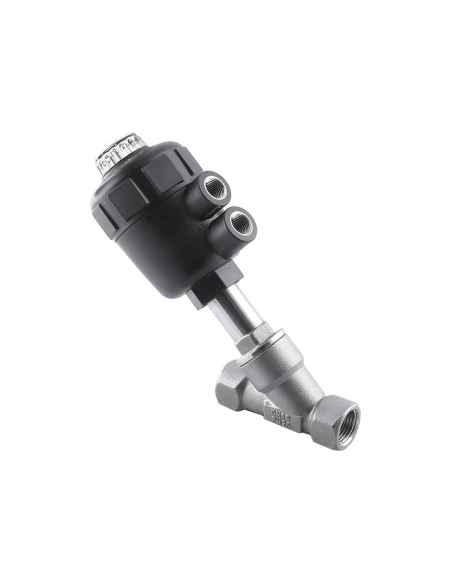

Vanne à siège incliné actionneur 1 1/4 NF en technopolymère - Aignep

Vanne à siège incliné actionneur 1 1/4 NF en technopolymère - Aignep

216,18 € TTC

178,66 € HT

Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1 1/4. Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est en technopolymère et est actionné pneumatiquement. La vanne peut être installée dans n'importe quelle position de montage, le corps en forme de « Y » augmente le débit de 30 % et augmente le cycle de vie utile de la vanne.

Référence : X2YXF10800


Capture d'écran 2024-02-08 115649

Vanne à siège incliné avec logo ATEX

Logo Aignep
Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.

Personnalisation de produit

N'oubliez pas de sauvegarder votre personnalisation pour pouvoir l'ajouter au panier
  • optionnel 250 car. maximum

Pas encore de questions, laissez les premières !
Confidentialité
Expéditions
Retour

Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1 1/4. Le corps actionneur est en technopolymère et est actionné pneumatiquement. La vanne peut être installée dans n'importe quelle position de montage. Cette série de vannes à siège incliné garantit un débit élevé, un faible frottement et évite les coups de bélier grâce à l'entrée du fluide sous le obturateur .
Grâce aux matériaux utilisés dans leur fabrication, ces vannes peuvent être utilisées dans de multiples applications. L'arbre auto-ajustable et auto-lubrifié réduit les besoins d'entretien au minimum. Il dispose d'un affichage de position mécanique.

Caractéristiques techniques:
  • Fabricant : Aignep
  • Référence : X2YXF10800
  • Filetage : 1 1/4
  • Fonction : 2/2 NC
  • Type d'action : Effet simple
  • Pression de pilotage : 5-10 bar
  • Température ambiante : -10ºC .. +60ºC
  • Pression de service : 16 bar
  • Matériau du joint : PTFE
  • Température du fluide : -10ºC .. +180ºC
  • Type de fluide pilote : Air et gaz inerte
  • Diamètre nominal (DN) : 32 mm
  • Diamètre du trou : 31 mm
  • Viscosité (cSt) : 600
  • kv : 23,1 m3/h
  • Pression différentielle : 15 bar maximum (*)
  • Diamètre actionneur : 80 mm
  • Pression de pilotage : >= 5 bar
(*) Avec la vapeur, le différentiel maximum entre la pression d'entrée et de sortie est réduit à 10 bar .
Dimensions de la vanne d'actionneur à siège incliné INOX adajusa aignep

Vanne à siège incliné vue éclatée Adajusa
Fonctionnement de la vanne à siège incliné Adajusa
Pour plus d'informations vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.

Questions

Soyez le premier à poser une question sur ce produit !

Question sur le produit

* Champs obligatoires
(lis)

vous pourriez aussi aimer

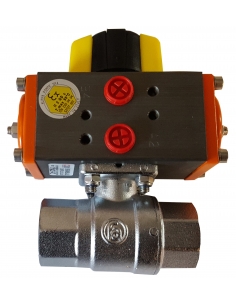

Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Vannes avec actionneurs pneumatiques

Vanne 3/8 2/2 avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB22LC010032D
137,17 € (113,36 € HT)
Vanne boisseau sphérique 3/8", 2 voies, 2 positions, 2/2, avec actionneur rotatif pneumatique double effet. Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs ou ininflammables. Vanne en laiton nickelé corps. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence : VB22LC010032D / W0900300102 Image...
Vanne à siège incliné...
Vannes avec actionneurs pneumatiques

Vanne à siège incliné actionneur 3/8 NF en INOX - Aignep

Aignep
X1Y0410400
114,44 € (94,58 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 3/8. Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est en acier inoxydable AISI 304 et est actionné pneumatiquement. La vanne peut être installée dans n'importe quelle position de montage, le...

16 autres produits de la même catégorie :

Actionneur rotatif Ø63 Actionneur rotatif Ø63 2
Vannes avec actionneurs pneumatiques

Actionneur rotatif diamétre 32 F04 - Metal Work

Metal Work
AP032F04Q09
94,92 € (78,45 € HT)
Actionneur rotatif pneumatique à double effet Ø32, pour actionner des vannes à bille, papillon ou tout autre type, avec ancrage F04 et angle de rotation de 90º. L'actionneur permet un couplage facile aux vannes conformes aux réglementations ISO 5211 - DIN3337. Les vannes standard NAMUR et les électrovannes peuvent être fixées à l'actionneur pour...

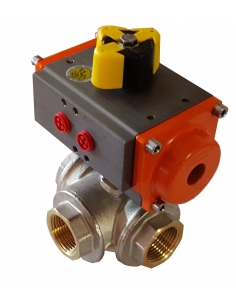

Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Vannes avec actionneurs pneumatiques

Vanne 3/8 3/2 voies en T avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB3T2LB010032
182,75 € (151,03 € HT)
Vanne boisseau sphérique 3/8", 3 voies 2 positions, 3/2, en configuration "T", avec actionneur rotatif pneumatique double effet . Pour le contrôle de l'air, des gaz ou des fluides non corrosifs et ininflammables. Corps de vanne en laiton nickelé. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence : VB3T2LB010032D /...
actionneur à siège incliné...
Vannes avec actionneurs pneumatiques

actionneur à siège incliné 2 NF en INOX diamètre 63 - Aignep

Aignep
X1YXH10630
330,62 € (273,24 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 2". Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est fabriqué en acier inoxydable AISI 304. et est actionné pneumatiquement.La vanne peut être installée dans n'importe quelle position de...

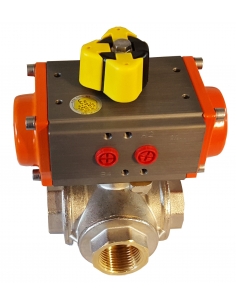

Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Délai de livraison : 3-7 jours ouvrables
Vannes avec actionneurs pneumatiques

Vanne 3/4 3/2 voies acier inoxydable en T avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB3T2IA020050
246,17 € (203,45 € HT)
vanne à boisseau sphérique inox 3/4", 3 voies, 2 positions, 3/2, en configuration "T", avec actionneur rotatif pneumatique double effet . Pour le contrôle de l'air, des gaz ou des fluides non corrosifs ou ininflammables vanne en acier inoxydable. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence : VB3T2IA020050D...
Vanne à siège incliné...
Vannes avec actionneurs pneumatiques

Vanne à siège incliné actionneur 2 NF en technopolymère - Aignep

Aignep
X2YXH10800
279,76 € (231,21 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 2". Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est fabriqué en technopolymère et est pneumatiquement La vanne peut être installée dans n'importe quelle position de montage, le corps...
Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Délai de livraison : 3-7 jours ouvrables
Vannes avec actionneurs pneumatiques

Vanne 1 1/2 3/2 voies acier inoxydable en T avec actionneur rotatif pneumatique - Metal...

Metal Work
VB3T2IA040063
549,58 € (454,20 € HT)
vanne à boisseau sphérique inox 1 1/2", 3 voies, 2 positions, 3/2, en configuration "T", avec actionneur rotatif pneumatique double effet . Pour le contrôle de l'air, des gaz ou des fluides non corrosifs ou inflammables. vanne en acier inoxydable. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence : VB3T2IA040063D...

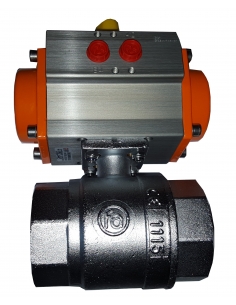

Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
