Vanne 1/4 3/2 voies en T avec actionneur rotatif pneumatique - Metal Work

182,75 € TTC

151,03 € HT

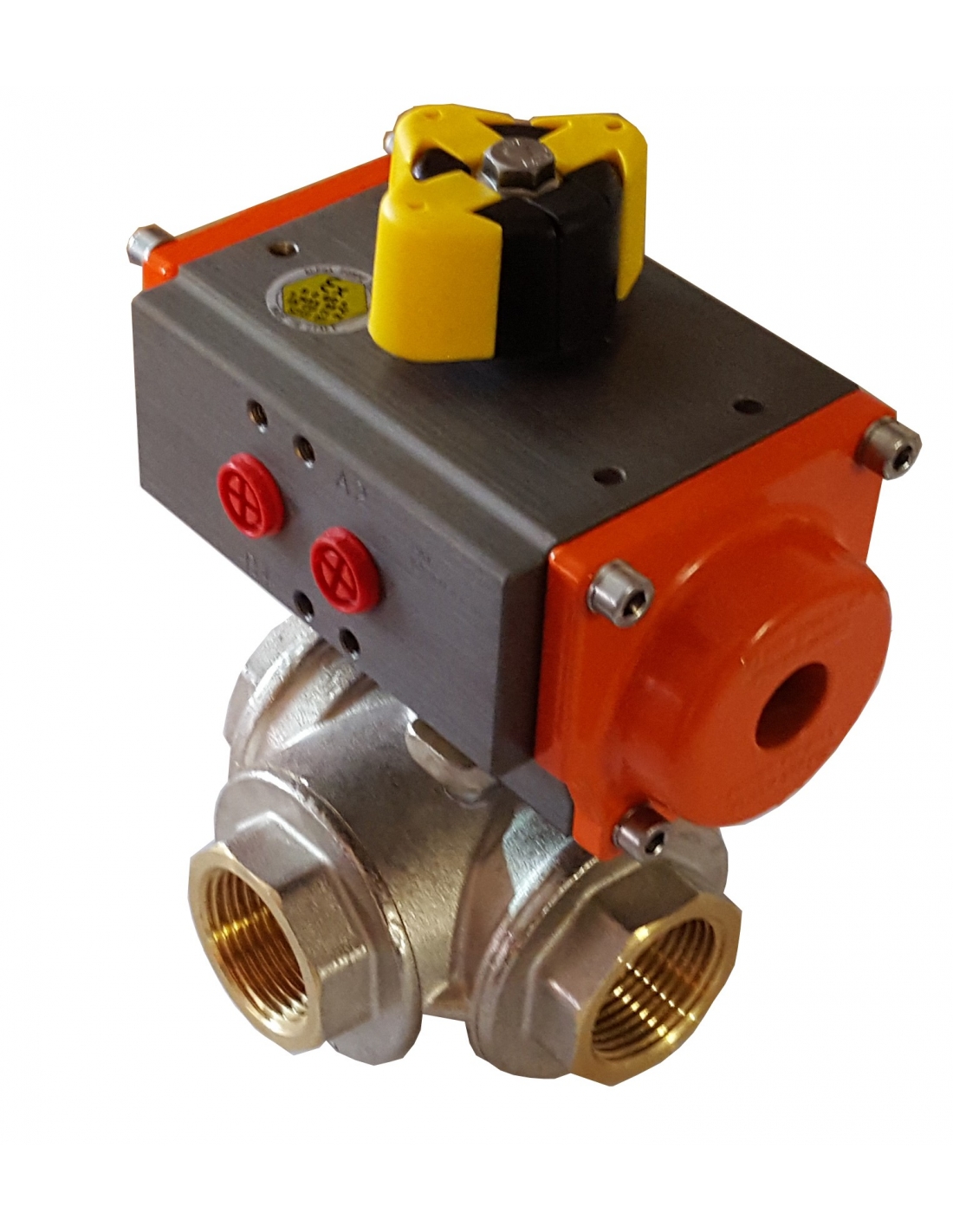

Vanne boisseau sphérique 1/4", 3 voies, 2 positions, 3/2, en configuration "T", avec actionneur rotatif pneumatique double effet. Pour le contrôle de l'air, des gaz ou des fluides non corrosifs ou ininflammables. Vanne corps en laiton nickelé.

La vanne a une commande d'activation manuelle.

Vannes certifiées ATEX.

Référence: VB3T2LB008032D / W0900300131

Symbole actionneur pneumatique avec vanne double effetPictogramme ATEX

logo de travail du métal

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Vanne boisseau sphérique 1/4", 3 voies, 2 positions, 3/2, avec configuration de vanne en "T", avec actionneur rotatif pneumatique à double effet. Pour le contrôle de l'air, des gaz ou des fluides non corrosifs ou inflammables.

Sur l'actionneur pneumatique, il y a une commande pour pouvoir actionner la vanne manuellement.

La configuration de la vanne est en "T", dans une position, la vanne permet le passage de 1 à 2 ou de 1 à 1 tandis que 3 reste fermé ; dans l'autre position, le passage est autorisé entre toutes les voies.

Vannes certifiées ATEX.

Schéma de la vanne en T à 3 voies

Caractéristiques techniques:

  • Fabricant de décors : Metal Work .
  • Référence constructeur : VB3T2LB008032D / W0900300131
  • Type d'actionneur : Ø32 pneumatique double effet.
  • Type de vanne : 3 voies 2 positions (3/2).
  • Configuration de vanne : "T".
  • Type de filetage : G 1/4" femelle .
  • Corps de vanne : Laiton nickelé OT58.
  • Cadran : laiton chromé OT58.
  • Joints : PTFE.
  • Pression nominale PN : 16 bars
  • Norme : ISO 5211 (montage direct sur l'actionneur)
  • Température : -20ºC à +80ºC

Dimensions vanne T pour actionneurs rotatifs

Dimensions vanne avec actionneur pneumatique à 3 voies

Schéma de montage vanne 3 voies en L avec actionneur

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
