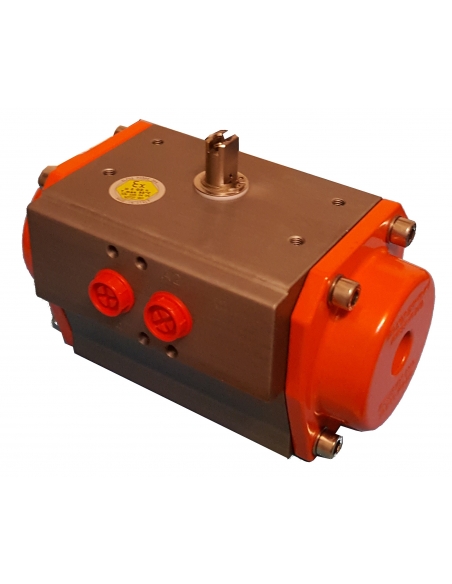

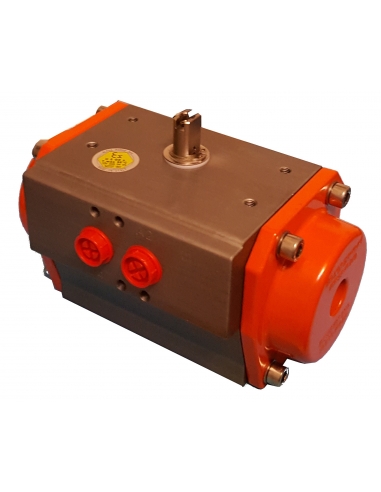

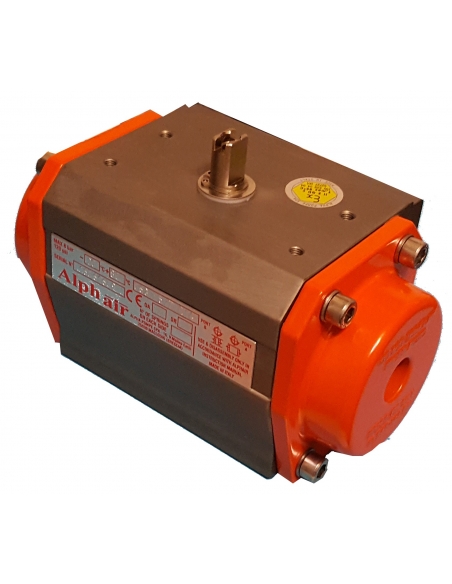

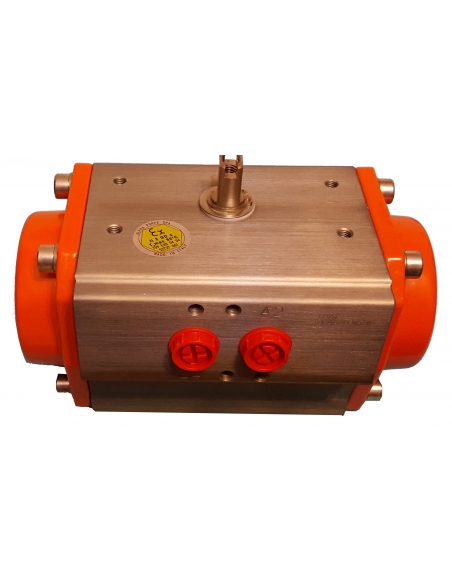

Actionneur rotatif diamétre 32 F04 - Metal Work

95,84 € TTC

79,87 € HT

Actionneur rotatif pneumatique à double effet Ø32, pour actionner des vannes à bille, papillon ou tout autre type, avec ancrage F04 et angle de rotation de 90º.

L'actionneur permet un couplage facile aux vannes conformes aux réglementations ISO 5211 - DIN3337. Les vannes standard NAMUR et les électrovannes peuvent être fixées à l'actionneur pour l'actionnement.

Référence : W790B032GQ009DA

Symbole actionneur pneumatique avec vanne double effet Pictogramme ATEX

logo de travail du métal


 Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !
Confidentialité
Expéditions
Retour


Actionneur rotatif pneumatique à double effet Ø32, pour actionner des vannes à bille, papillon ou tout autre type, avec ancrage F04 et angle de rotation de 90º.

L'actionneur peut être couplé facilement à des vannes conformes aux normes ISO 5211 - DIN3337, il peut recevoir des vannes à distance F04. Les vannes standard NAMUR et les électrovannes peuvent être fixées à l'actionneur pour l'actionnement.

Caractéristiques techniques

  • Fabricant/fournisseur : Metal Work
  • Référence : W790B032GQ009DA
  • Pression de fonctionnement :
    • barres : 3 à 8
    • MPa : 0,3 à 0,8
    • psi : 43 à 116
  • Température de fonctionnement : -20 ºC à +80 ºC
  • Fluide : air filtré sec 20 µm
  • Angle de rotation : 90º ±5º
  • Connexion mécanique : Type carré
  • Usinage pour vanne ou électrovanne sur corps type NAMUR VDI\VDE-3845
  • Catégorie ATEX :
    • Pictogramme ATEX II 2G Ex h IIC T5 Go
    • Pictogramme ATEX II 2D Ex h IIIC T95ºC Db
  • Position de montage : Indifférente, la verticale n'est pas recommandée
  • Type d'actionneur : Double effet
  • Couple nominal à 6 bars 7,6 Nm
  • Temps de rotation : 0,5 s

Dimensions:

Dimensions actionneurs pneumatiques diamètre 32

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Questions

Soyez le premier à poser une question sur ce produit !

Question sur le produit

* Champs obligatoires
(lis)

Responsable : ADAJUSA (CONSTRUCCIONES PBR, S.L.), finalité : Répondre aux demandes d'information, légitimité : consentement de l'intéressé, destinataires : les données ne seront pas communiquées à des tiers, droits : Accéder, rectifier et supprimer les données, ainsi que d'autres droits, comme expliqué dans les informations complémentaires. (lis)

vous pourriez aussi aimer

Actionneur rotatif Ø63 Actionneur rotatif Ø63 2
Vannes avec actionneurs pneumatiques

Actionneur rotatif diamètre 63 - Metal Work

Metal Work
AD063GQ014DA
146,14 € (121,78 € HT)
Actionneur rotatif pneumatique Ø63 à double effet, pour actionner des vannes à bille, à papillon ou tout autre type, avec un angle de rotation de 90º. L' actionneur permet de l'accoupler facilement aux vannes, conformément aux réglementations ISO 5211 - DIN3337. Des vannes et électrovannes standards NAMUR peuvent être fixées sur l' actionneur pour son...
Actionneur rotatif Ø63 Actionneur rotatif Ø63 2
Vannes avec actionneurs pneumatiques

Actionneur rotatif 32 F03 - Metal Work

Metal Work
0A032GQ009DA
95,84 € (79,87 € HT)
Actionneur rotatif pneumatique à double effet Ø32, pour actionner des vannes à bille, papillon ou tout autre type, avec ancrage F03 et angle de rotation de 90º. L'actionneur permet un couplage facile aux vannes conformes aux réglementations ISO 5211 - DIN3337. Les vannes standard NAMUR et les électrovannes peuvent être fixées à l'actionneur pour...
Actionneur rotatif Ø63 Actionneur rotatif Ø63 2
Vannes avec actionneurs pneumatiques

Actionneur rotatif diamétre 42 F04 - Metal Work

Metal Work
0B042GQ009DA
111,82 € (93,18 € HT)
Actionneur rotatif pneumatique à double effet Ø42, pour actionner des vannes à bille, papillon ou tout autre type, avec ancrage F04 et angle de rotation de 90º. L'actionneur permet un couplage facile aux vannes conformes aux réglementations ISO 5211 - DIN3337. Les vannes standard NAMUR et les électrovannes peuvent être fixées à l'actionneur pour...
Actionneur rotatif Ø63 Actionneur rotatif Ø63 2
Vannes avec actionneurs pneumatiques

Actionneur rotatif diamétre 42 double effet - Metal Work

Metal Work
AC042GQ011DA
111,82 € (93,18 € HT)
Actionneur rotatif pneumatique à double effet Ø42, pour actionner des vannes à bille, des vannes papillon ou tout autre type, avec ancrage F03 et F05 et angle de rotation de 90º. L'actionneur permet un couplage facile aux vannes conformes aux réglementations ISO 5211 - DIN3337. Les vannes standard NAMUR et les électrovannes peuvent être fixées à...

16 autres produits de la même catégorie :

Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Vannes avec actionneurs pneumatiques

Vanne 3/4 2/2 voie avec actionneur pneumatique rotative - Metal Work

Metal Work
VB22LC020032D
183,38 € (152,82 € HT)
Vanne à boisseau sphérique 3/4", 2 voie 2 positions, 2/2, avec rotatif pneumatique à double effet actionneur. Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs et non inflammables. Corps de vanne en laiton nickelé. La vanne est équipée d'une commande d'activation manuelle. Vannes avec certification ATEX. Numéro de pièce :...
Vanne à siège coudé...
Vannes avec actionneurs pneumatiques

Vanne à siège coudé actionneur 2 NF en INOX diamètre 90 - Aignep

Aignep
X1YXH10900
389,50 € (324,58 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 2". Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est fabriqué en acier inoxydable AISI 304. et est actionné pneumatiquement.La vanne peut être installée dans n'importe quelle position de...
Vanne compacte pour fluides...
Vannes avec actionneurs pneumatiques

Vanne compacte pour fluides 1/2 NF avec actionneur pneumatique série Fluxa - Aignep

Aignep
51012
70,55 € (58,79 € HT)
Vanne à siège compacte, avec actionneur pneumatique simple effet, diamètre 35 mm, et normalement fermée (NC), avec filetage 1/2. Ensemble au FKM. Le corps actionneur est en alliage d'aluminium anodisé et est actionné pneumatiquement. La valve est en laiton. Référence : 51012 Image représentative à titre indicatif, l'article fourni correspondra aux...
Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Vannes avec actionneurs pneumatiques

Vanne 1 2/2 voie en acier inoxydable avec actionneur rotative pneumatique - Metal Work

Metal Work
VB22IA025050D
224,95 € (187,46 € HT)
Robinet à boisseau sphérique 1" en acier inoxydable, 2 voie 2 positions, 2/2, avec actionneur vanne rotative pneumatique à double effet. Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs et non inflammables. Corps de vanne en acier inoxydable. La vanne dispose d'une commande d'activation manuelle. Vannes avec certification ATEX....
Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Vannes avec actionneurs pneumatiques

Vanne 1/4 2/2 avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB22LC008032D
138,50 € (115,42 € HT)
Vanne bille 1/4", 2 voies, 2 positions, 2/2, avec actionneur rotatif pneumatique double effet. Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs ou ininflammables. Vanne en laiton nickelé corps. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence: VB22LC008032D / W0900300101 Image représentative...
Vanne à siège coudé 1...
Vannes avec actionneurs pneumatiques

Vanne à siège coudé 1 actionneur NF en INOX diamètre 50 - Aignep

Aignep
X1Y0910500
141,25 € (117,71 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1". Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est fabriqué en acier inoxydable AISI 304. et est actionné pneumatiquement.La vanne peut être installée dans n'importe quelle position de...
Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Vannes avec actionneurs pneumatiques

Vanne 1/4 3/2 voies en T avec actionneur rotatif pneumatique - Metal Work

Metal Work
VB3T2LB008032
184,54 € (153,78 € HT)
Vanne boisseau sphérique 1/4", 3 voies, 2 positions, 3/2, en configuration "T", avec actionneur rotatif pneumatique double effet. Pour le contrôle de l'air, des gaz ou des fluides non corrosifs ou ininflammables. Vanne corps en laiton nickelé. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence: VB3T2LB008032D / W0900300131...
Vanne à siège incliné 1...
Vannes avec actionneurs pneumatiques

Vanne à siège incliné 1 actionneur NF en technopolymère - Aignep

Aignep
X2Y0910630
141,25 € (117,71 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1". Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures dans le fluide (-10ºC à +180ºC). Le corps actionneur est fabriqué en technopolymère et est pneumatiquement La vanne peut être installée dans n'importe quelle position de montage, le corps...
Vanne 1/4 2/2 avec actionneur rotatif pneumatique Vanne 1/4 2/2 avec actionneur rotatif pneumatique 2
Vannes avec actionneurs pneumatiques

Vanne 1/4 2/2 voie en acier inoxydable avec actionneur pneumatique rotative - Metal Work

Metal Work
VB22IA008032D
153,06 € (127,55 € HT)
Vanne en acier inoxydable, sphère 1/4", 2 voie 2 positions, 2/2, avec double effet pneumatique rotatif actionneur. Pour le contrôle de l'air, de l'eau, des gaz ou des fluides non corrosifs et non inflammables. Corps de vanne en acier inoxydable. La vanne est équipée d'une commande d'activation manuelle. Vannes avec certification ATEX. Référence :...
Vanne à siège coudé...
Vannes avec actionneurs pneumatiques

Vanne à siège coudé actionneur 1 1/2 NF en INOX diamètre 63 - Aignep

Aignep
X1YXG10630
261,10 € (217,58 € HT)
Vanne à siège incliné simple effet normalement fermée (NC) avec filetage 1" 1/2. Joints en PTFE qui lui permettent de fonctionner dans une large plage de températures de fluide (-10ºC à +180ºC). Le corps actionneur est fabriqué en AISI 304. en acier inoxydable et à actionnement pneumatique.La vanne peut être installée dans n'importe quelle position de...
Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Vannes avec actionneurs pneumatiques

Vanne 1/2 3/2 voies acier inoxydable en T avec actionneur rotatif pneumatique- Metal Work

Metal Work
VB3T2IA015032
224,76 € (187,30 € HT)
vanne à boisseau sphérique inox 1/2", 3 voies, 2 positions, 3/2, en configuration "T", avec actionneur rotatif pneumatique double effet . Pour le contrôle de l'air, des gaz ou des fluides non corrosifs ou ininflammables vanne en acier inoxydable. La vanne a une commande d'activation manuelle. Vannes certifiées ATEX. Référence : VB3T2IA015032D...
Boîtier de signalisation pour actionneurs rotatifs Boîtier de signalisation pour actionneurs rotatifs 2
Vannes avec actionneurs pneumatiques

Boîtier de signalisation pour actionneurs rotatifs - Metal Work

Metal Work
EPP2M01G
84,32 € (70,27 € HT)
Boîte de signalisation pour actionneurs rotatifs, avec 2 contacts électriques avec contacts inverseurs et affichage de la position de l'actionneur. Fabriqué en polyamide noir avec couvercle en polycarbonate transparent.Référence : EPP2M01-G Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.
Válvula 1/4 2/2 vías con actuador rotativo neumático Válvula 1/4 2/2 vías con actuador rotativo neumático 2
Vannes avec actionneurs pneumatiques

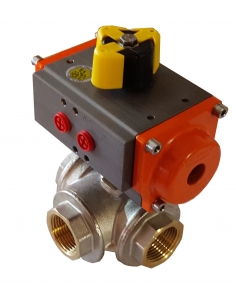

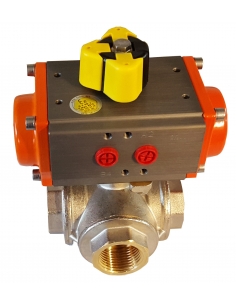

Vanne 1/2 3/2 voies inox en L avec actionneur rotatif pneumatique - Metal Work
