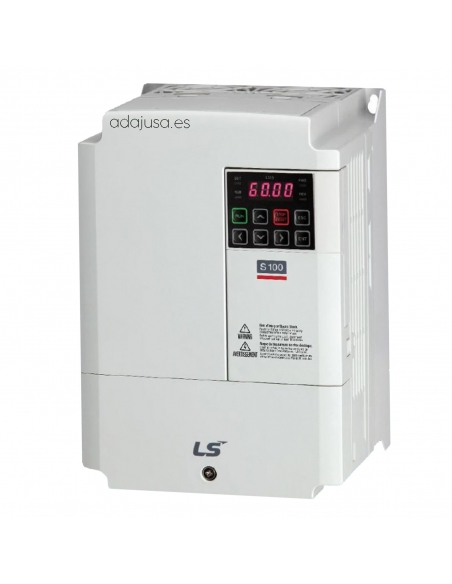

Convertisseur de fréquence triphasé 7,5Kw série S100 - LS

Convertisseur de fréquence triphasé 400V 7,5Kw (10HP), filtre RFI intégré et panneau de programmation.

Les convertisseurs de fréquence (VFD) permettent le contrôle et la variation de vitesse des moteurs triphasés standards. Ils ne sont valables que pour le raccordement à des moteurs à courant alternatif.

Ce modèle de convertisseur de fréquence dispose déjà d'un filtre RFI intégré pour éviter les interférences électromagnétiques qui pourraient se produire avec d'autres composants électroniques.

Le panneau de boutons avant comprend tous les boutons nécessaires au contrôle du moteur et un potentiomètre pour la régulation de la vitesse. Il peut également être contrôlé à partir de boutons poussoirs et d'un potentiomètre externe.

La fixation peut être réalisée à l'aide de vis sur la plaque de montage ou à l'aide d'un rail DIN.

La série S100 intègre des entrées de fonction « Arrêt de sécurité » et peut être utilisée en mode « couple constant » ou « couple variable ».

La fréquence de sortie maximale des convertisseurs de la série S100 est de 400 Hz, avec un firmware spécial qui permet d'atteindre 1000 Hz, ce qui est très utile dans les machines-outils avec des vitesses de moteur élevées. Le convertisseur de fréquence doit être commandé avec ce firmware avant l'expédition.

La série de convertisseurs de fréquence S100 de la marque LS comprend :

• Vous accédez à la fonction « Safe Stop ».
• 5 vitesses programmables avec activation via entrées.
• Communication RS485.
• Filtre RFI intégré.
• Panneau de programmation intégré en façade.
• Unité de freinage intégrée.
• Fonctionnement à couple constant et à couple variable.

Résumé des spécifications techniques :

• Fabricant : LS (LG).
• Référence : LSLV0075M100-4EOFNA
• Tension/fréquence nominale : triphasé 380 à 480Vac - 50/60Hz.
• Puissance maximale du moteur à couple constant (Kw) : 7,5 (10CV).
• Puissance maximale du moteur à couple variable (Kw) : 11 (15CV).
• Courant de sortie triphasé nominal à couple constant (A) : 16.
• Courant de sortie nominal triphasé couple variable (A) : 23.
• Fréquence nominale (Hz) : 1,0 à 400 (vecteur sans capteur 0 à 120). Avec un firmware spécial 1000 Hz.
• Courant d'entrée nominal, service intensif (A) : 17,5.
• Courant d'entrée nominal, service normal (A) : 25,4.
• Filtre RFI : intégré.
• Tolérance de fréquence +/- 5%.
• Système de contrôle : SPWM (modulation de largeur d'impulsion sinusoïdale. Fréquence : 1 kHz-15 kHz.
• Caractéristiques de couple : incluant la compensation de couple et la compensation de glissement, le couple de démarrage peut être de 200 % à 0,5 Hz.
• Capacité de surcharge : 150 % du courant nominal pendant 1 minute.
• Méthode de contrôle : V/f, compensation de glissement, vecteur sans capteur.
• Courbe V/f : linéaire, quadratique, V/f défini par l'utilisateur.
• Capacité de surcharge :
  • Couple constant : 150 % du courant nominal 60 secondes.
  • Couple variable : 120 % du courant nominal 60 secondes-
• Niveau de protection anti-décrochage : Réglage de 20 à 200 % du courant nominal.
• Réglage de fréquence : par touches, signal analogique ou signaux externes.
• Signal de démarrage/arrêt : au moyen de touches ou de signaux externes.
• Signal d'entrée multifonction.
• Indicateur de sortie multifonction.
• Signal d'entrée sélectionnable PNP/NPN.
• Fonction PLC (Opération de séquence simple).
• Fonction de sécurité intégrée « Safe torque OFF (STP) ». Arrêt de sécurité.
• Réglage automatique rotatif/stationnaire sélectionnable pour optimiser les performances du moteur.
• Augmentation du couple : Manuel/Automatique.
• Contrôle de processus : PID avancé.
• Freinage par injection de courant continu.
• Entrées/sorties : 5 programmables.
• Entrée analogique : 0..10 Vdc/4-20 mA.
• Historique des bugs.
• Surveillance et paramétrage via PC.
• Protection : Autodiagnostic, surtension, surintensité, basse tension, surcharge, surchauffe, défaut externe, courant thermique électronique.
• Refroidissement : ventilation forcée.
• Dimensions : Hauteur 232 mm x Largeur 160 mm x Profondeur 140 mm
• Niveau de protection : IP20

Pour d'autres puissances ou spécifications, veuillez consulter.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
