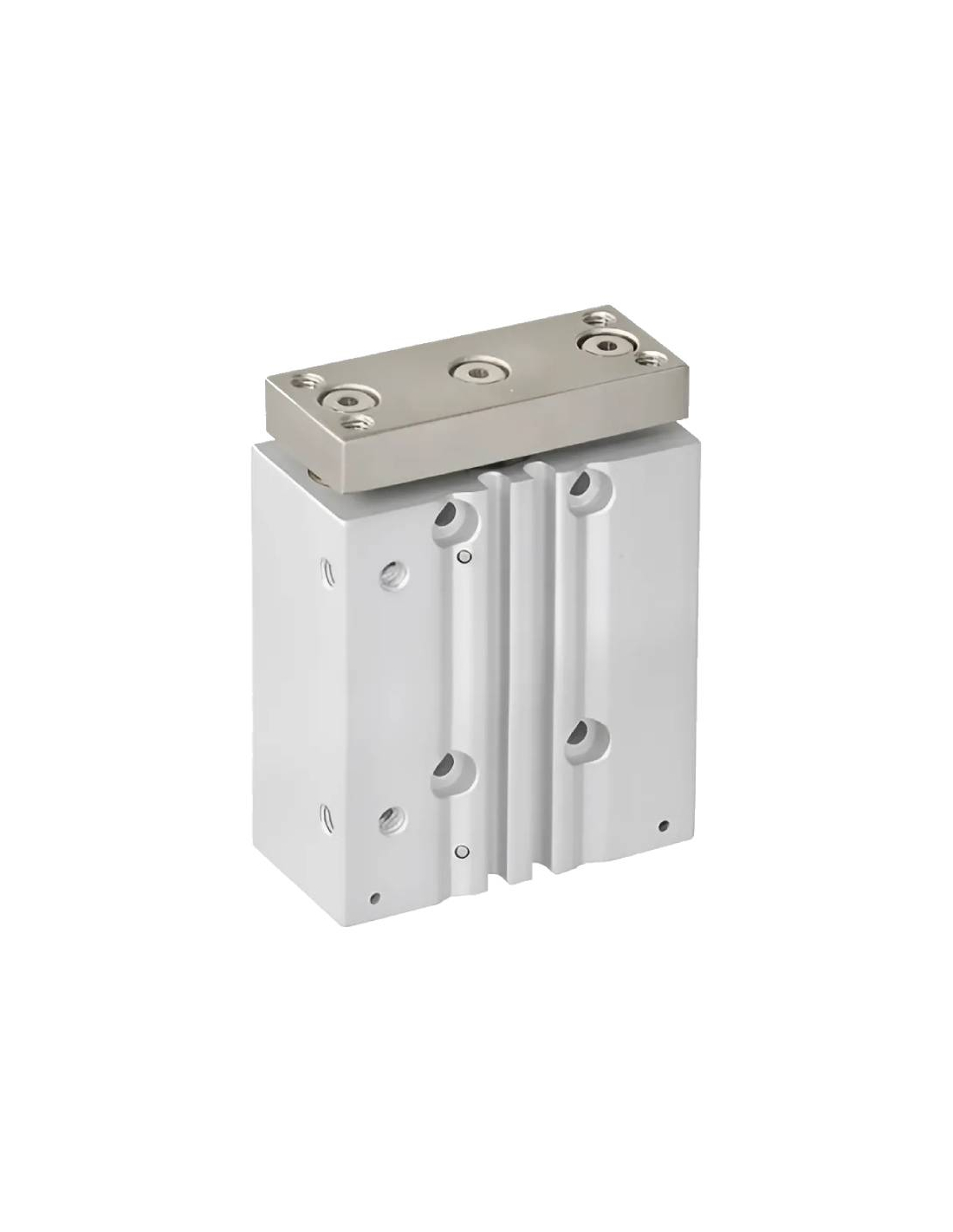

Vérin pneumatique compact double guide 25x25mm roulement linéaire double effet - Mindman

Vérin pneumatique compact à double guidage diamètre 25 mm et course 25 mm, double effet magnétique. Ils sont conçus pour les applications où l'espace est limité et où un cylindre avec des guides internes et une structure robuste mais compacte est nécessaire. Cylindre multi-connexions qui permet un montage dans les deux sens. Solution de guidage utilisant des roulements linéaires en alliage de bronze couplés à des tiges de piston en acier.


Ces cylindres sont construits avec des matériaux de haute qualité, un corps en alliage d'aluminium et une tige en acier, ce qui leur confère une résistance et une fiabilité élevées. De plus, sa conception comprend des joints NBR et un amortissement de tige, ce qui garantit un fonctionnement efficace et une longue durée de vie. Ils se caractérisent par la possibilité de fixation sur plusieurs côtés par différentes méthodes, alimentation pneumatique dans les deux les côtés, Deux fentes pour capteurs, à la fois sur le côté supérieur et inférieur.


Ils sont idéaux pour les systèmes automatisés, les manipulateurs et la robotique, où un guide compact est nécessaire pour maintenir l'alignement de la tige et un mouvement stable.

Le cylindre est préparé pour le montage de détecteurs magnétiques et de différents accessoires. La fourniture comprend uniquement le vérin à double effet, le reste des accessoires doit être commandé séparément.

Les cylindres de la série MCGS de marque Mindman sont compatibles et remplaçables avec la marque SMC et d'autres marques telles que AirTac, Airon, Aignep , Metal Work .




Caractéristiques techniques du vérin pneumatique :

• Fabricant : Mindman
• Référence : MCGS-23-25-25
• Diamètre et course : Ø25x25 mm
• Type : Vérin pneumatique guidé compact à double effet
• Type de fluide : Air comprimé (lubrification non nécessaire)
• Pression de service : 1 - 10 bar
• Joints et amortisseurs : NBR
• Amortissement : Avec disque amortisseur élastique
• Type de construction : tige en acier au carbone
• Filetage des connexions d'air : 1/8
• Diamètre de la tige : 12 mm
• Température de fonctionnement : -5ºC à +60ºC (sans gel)
• Plage de vitesse disponible : 50 - 500 mm/sec
• Précision de stabilisation (θ) : ±0,05°
• Poids : 1040g

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"
