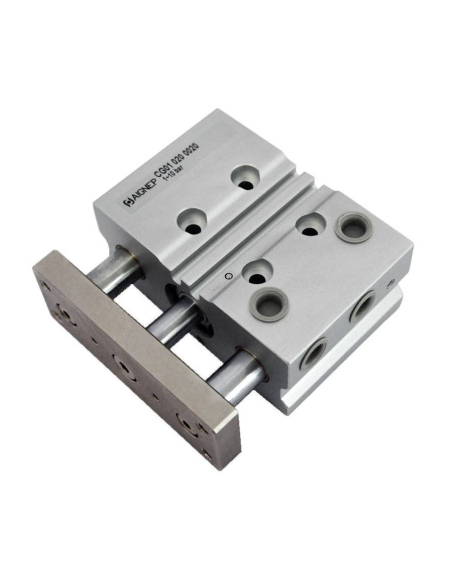

Vérin pneumatique guidé compact 20x300mm double effet Série CG01 - Aignep

Vérin pneumatique compact à double guidage, diamètre 20 mm et course 300 mm, double effet magnétique. Ils sont conçus pour les applications où l'espace est limité et où un cylindre avec des guides internes et une structure robuste mais compacte est requis. Solution de guidage utilisant des bagues en bronze couplées aux tiges de guidage.


Ces cylindres sont construits à partir de matériaux de haute qualité, avec un corps en alliage d'aluminium et une tige en acier inoxydable, leur conférant une résistance et une fiabilité élevées. De plus, sa conception comprend des joints et des amortisseurs NBR, garantissant un fonctionnement efficace et une longue durée de vie. Ils se caractérisent par la possibilité de fixation sur plusieurs côtés par différentes méthodes, alimentation pneumatique dans les deux côtés, deux fentes pour capteurs, situés sur les côtés supérieur et inférieur.


Ils sont idéaux pour les systèmes automatisés, les manipulateurs et la robotique, où un guide compact est nécessaire pour maintenir l'alignement de la tige et un mouvement stable.

Le cylindre est préparé pour le montage de détecteurs magnétiques et de divers accessoires. La fourniture comprend uniquement le vérin à double effet ; le reste des accessoires doit être commandé séparément. Option avec roulements à billes sur demande

Les cylindres de la série CG01 de la marque Aignep sont compatibles et remplaçables avec ceux de la marque SMC et d'autres marques telles que AirTac, Airon, Mindman , Metal Work .




Caractéristiques techniques du vérin pneumatique :

• Fabricant : Aignep
• Référence fabricant : CG010200300
• Diamètre et course : Ø20x300 mm
• Type : Vérin pneumatique compact guidé à double effet
• Type de fluide : Air comprimé (lubrification non requise)
• Pression de service : 1 - 10 bar
• Joints et amortisseurs : NBR
• Type de construction : Tige en acier inoxydable
• Filetage de connexion d'air : 1/8
• Diamètre de la tige : 10 mm
• Température de fonctionnement : -5ºC (hors gel) à +60ºC
• Plage de vitesse du piston : 50 - 500 mm/sec
• Charge latérale de travail maximale admissible (W) : 24 N
• Couple maximal admissible (T) : 0,32 Nm
• Précision anti-rotation (θ) : ± 0,08°
• Poids : 3150g

Graphiques à utiliser comme butée pour les cylindres CG01 (Ø 12 ÷ 32)








Graphiques à utiliser comme élévateur pour les cylindres CG01 (Ø 12 ÷ 32)








Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
