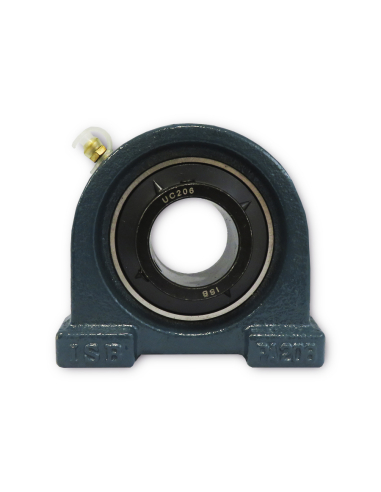

Support de pont à alignement automatique réduit en fonte grise avec insert déjà monté, type UCPA206, pour arbre Ø30mm.
Le corps support roulement en fonte grise FG20 protégé contre la corrosion. Capacité de charge élevée.
Le roulement à billes inséré (insert) en acier. Ces roulements sont rainurés. Ses bagues extérieures présentent une surface sphérique libre d'osciller sur la piste support, cette oscillation permet un auto-alignement dans le boîtier support et compense tout défaut d'alignement et élimine, autant que possible, les contraintes indésirables entre l'arbre et le support. Le roulement est fixé à l'arbre à l'aide de deux vis allen hexagonales décalées de 120º. Montage et démontage faciles.
Le domaine d'application de ces supports avec roulements sont les applications industrielles et générales avec des charges normales, des vitesses de rotation faibles à moyennes.
L'étanchéité du roulement est garantie par un joint composé d'une tôle d'acier de protection plus un joint en caoutchouc. Le roulement possède un joint de chaque côté. Ce système de protection empêche la fuite de graisse et toute éventuelle infiltration d'agents contaminants, ce qui est particulièrement indiqué en présence d'agents extérieurs très agressifs, de poussières, de liquides ou lorsque la machine travaille à l'extérieur.
Les roulements conviennent à toutes les applications dans une plage de températures de -15ºC à +100º.
La fourniture comprend (déjà monté) :
- Prise en charge : PA206
- Insert ( roulement ): UC206
Dimensions principales :
- D: 62mm
- B : 38,1 mm
- C: 19mm
- S : 15,9 mm
- S1 : 22,2 mm
- G: 5mm
- DS : M6x1
- F : 5,0 mm
- d: 30mm
- hauteur : 42,9 mm
- un : 94 mm
- e : 66 mm
- B : 50 mm
- g: 18mm
- L: 12mm
- l: 84 mm
- B : 38,1 mm
- N : 15,9 mm
- Poids : 1,44 kg
Pour d'autres références ou modèles consulter.
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
