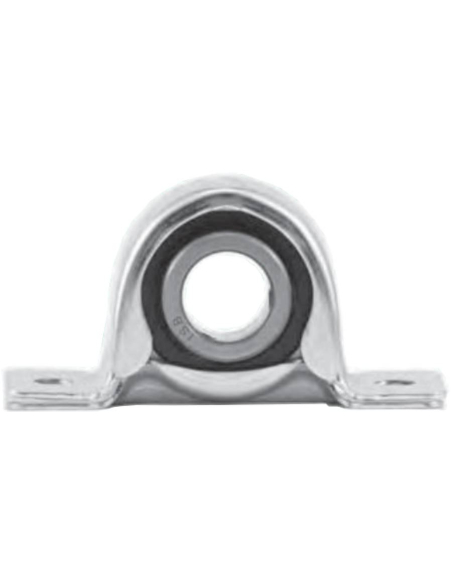

Support auto-alignant, composé de deux pièces en tôle d'acier emboutie, avec roulement de l'arbre de Ø20mm. Capacité de charge élevée.
Roulement à une rangée de billes, collier unilatéral et fixation par vis de blocage, en acier et scellé par deux capuchons en caoutchouc (NBR) pour l'étanchéité des deux côtés. Ces roulements sont libres d'osciller dans le chemin de roulement du logement, cette oscillation permet un auto-alignement dans le logement du logement et compense tout défaut d'alignement et élimine, dans la mesure du possible, les contraintes indésirables entre l'arbre et le logement. Le roulement est fixé à l'arbre au moyen de deux vis hexagonales allen décalées de 120°. Montage et démontage faciles.
Les domaines d'application de ces paliers sont les applications industrielles et générales avec des charges normales, des vitesses de rotation faibles à moyennes.
L'étanchéité du palier est assurée par un joint composé d'une plaque de protection en acier et d'un joint en caoutchouc, le palier étant équipé d'un joint de chaque côté. Ce système de protection empêche la fuite de graisse et toute infiltration éventuelle de contaminants, ce qui est particulièrement indiqué en présence d'agents extérieurs très agressifs, de poussières, de liquides ou lorsque la machine travaille à l'extérieur.
Inclus dans la livraison :
- Support en tôle emboutie : BPP-20
- Insert (roulement) : SB204-2RS
NOTE: Livré non monté
Dimensions
- d : 20 mm
- h : 25,4 mm
- a : 98 mm
- e : 76 mm
- s : 9,5 mm
- g : 3,2 mm
- w : 50,6 mm
- Taille du boulon : M8
- B1 : 25 mm
- n : 7 mm
- Poids : 0,23 kg
Matériel à usage industriel, doit être installé par du personnel qualifié conformément aux réglementations en vigueur sur le lieu d'installation.
