Autotransformateur triphasé 230/400V 5 KVA réversible avec coffret

289,86 € TTC

241,55 € HT

ATT5

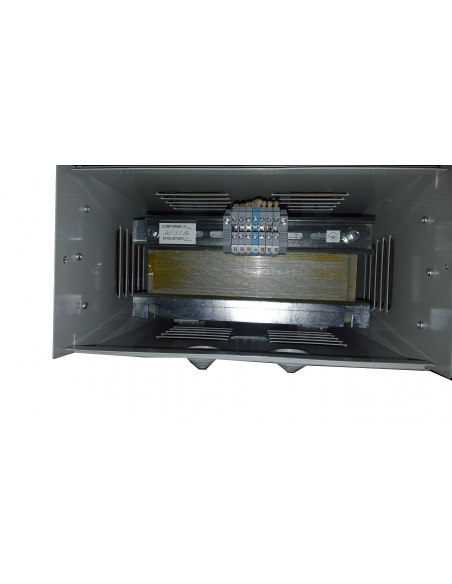

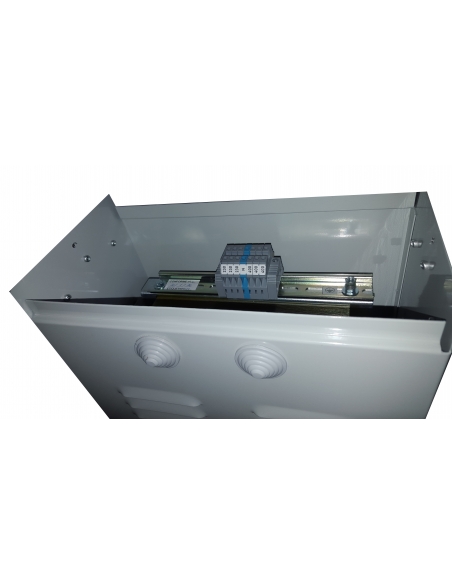

Autotransformateur réversible triphasé 5kVA avec boîtier métallique, permet l'adaptation de la tension de 230Vac triphasé à 400Vac triphasé ou de 400Vac triphasé à 230Vac triphasé. Il génère également du neutre.

Il permet d'adapter la tension des machines, moteurs, pompes, etc., de manière économique.

Référence : ATT5

schéma de câblage d'un autotransformateur triphasé Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.

6 questions sur le produit

Confidentialité

Expéditions

Retour

Autotransformateur triphasé pour changement de tension, type sec, réversible, capable de générer le neutre tout en transformant la valeur de la tension. Ils sont indiqués lorsqu'il est nécessaire d'adapter la tension de manière économique, sans séparation galvanique. Son domaine d'application habituel est l'adaptation des tensions dans les machines, pompes, moteurs, etc. Ils sont fournis dans un boîtier métallique qui offre un degré d'isolation IP-23, connexion via bornes.

Fabriqué avec une feuille magnétique à faible perte offrant des performances élevées.

Caractéristiques techniques :

Référence : ATT5
Enroulements : Classe thermique N 200ºC.
Rapport de transformation 230/400V et neutre. Réversible.
Puissance : 5 KVA.
Intensité apparente :
- 400 VCA : 7,2 A
- 230 VCA : 12,6 A
Fréquence : 50/60 Hz.
Connexion : Yn0.
Tension d'essai : 3KV entre les enroulements et la terre.
Isolateurs : Classe thermique F 155ºC et H 180ºC.
Protection : IP-23 ( Boîtier métallique).
Température ambiante : TA=25ºC.
Refroidissement : ANAN (Air Naturel).
Certificat : UNE-EN 61558, UNE-EN 60076.

Dimensions de l'autotransformateur triphasé Seven

Le transformateur est fourni sans aucun type de protection contre les surcharges ; son installation est obligatoire pour éviter de surcharger le transformateur.
La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.

Annexe transformateurs ES

Annexe aux instructions du transformateur

Télécharger (173.88KB)

Annexe transformateurs PT

Annexe aux instructions du transformateur PT

Télécharger (594.49KB)

Transformateurs annexe FR

Instructions annexes pour les transformateurs FR

Télécharger (598.96KB)

Annexe transformateurs informati

Annexe aux instructions du transformateur IT

Télécharger (422.86KB)

Annexe transformateurs EN

Annexe FR instructions du transformateur

Télécharger (427.88KB)

Questions

Question

Bonjour. J'habite en Belgique en périphérie Bruxelloise et le réseau électrique, contrairement en France, est de 3 x 230v SANS NEUTRE dans ma région, ce qui m'empêche d'utiliser un chargeur domestique monophasé de 3.7kw. (suffisant pour un véhicule hybride rechargeable)
Je suis donc obligé de placer, avant la prise renforcée EVLink Schneider que j'ai installé, un autotransformateur.Je voulais vous demander si un autotransformateur de 5 KVA suffit pour un chargeur de cette puissance (3.7kw) ou dois je prévoir plus? Merci de votre réponse .Eric Fontaine

Réponse

Bonjour,

L'autotransformateur dont vous nous parlez est un autotransformateur triphasé. Et d'après ce que tu dis tu as un chargeur monophasé.

Votre réseau est-il également monophasé ? Dans ce cas, vous devez utiliser du matériel monophasé et non triphasé.

Cependant, pour un chargeur de 3,7 kW, une unité de 5 kVA est un peu petite. Il est nécessaire de surdimensionner le calcul de l'équipement de 20% de la charge à laquelle il sera soumis, pour assurer un fonctionnement correct et sûr. Il devrait être d'au moins 7 kVA.

Salutations

ADAJUSA

Eric sur 28/01/2025 21:41:28

Question

Buenas tardes el amperaje es repartido entre cada fase o te lo puede entregar en una fase?

Réponse

Buenas tardes.

Sólamente es adecuado cuando se necesita un combio de tensión 230 Vac trifásico a 400 Vac trifásico o viceversa, no es válido para instalaciones monofásicas 230 Vac.

https://adajusa.es/es/autotransformadores-monofasicos-y-trifasicos/4463-autotransformador-trifasico-230400v-5-kva-reversible-con-caja--8435532844631.html

La intensidad es por cada fase. El transformador de 5 KVA soporta una carga de 3,5 KW, el fabricante indica que hay que dimensionarlo un 20 % , por lo tanto no debe ser sometida a más de 2,8KW siguiendo la premisa del fabricante.

Saludos

Adajusa

Ángel David Torresano Díaz-Plaza sur 29/05/2024 16:42:34

Question

Tengo un grupo electógeno de trifasica de 10KVA que quiero aprovechar toda su potencia para una instalacion monofásica sin descompensar las fases cuando una linea consuma más, etc.
¿Sirve este transformador?
¿Enfasa las fases en salida¿
Gracias.

Réponse

Buenos días.

El autotransformador que ha seleccionado es trifásico, 400/230 Vac por lo tanto, no le sirve para tener 230 Vac en la salida, en todo caso tiene que seleccionar un transformador trifásico / monofásico. Si el grupo electrógeneo es de 10 KVA equivale a 7 KW, tiene que buscar un transformador de esa potencia.

Un transformador de 5 KVA equivale a 3,5 KW

El fabricante de los tranformadores indica que hay que dimensionar un 20 % sobre la carga máxima a la que tenga que ser sometido, para poder utilizar toda la potencia del generador tiene que buscar un transformador mayor.... 7 x 20 % = 8,4 KW

https://adajusa.es/es/transformadores-trifasicos-monofasicos/8939-transformador-trifasico-a-monofasico-12-kva-400230vac-con-caja-8435532889397.html

A la salida del transformador hay que instalar un elemento de corte que esté en función con la intensidad máxima que es capaz de soportar.

Estos tranformadores están diseñados para líneas convencionales, verifique que cumpla con sus especificaciones.

Saludos

Adajusa

Sergi Sala Fajardo sur 24/05/2024 23:31:57

Question

Buenas, tengo una maquina que consume 4,5 kw este modelo me soportaría ese consumo, o me recomienda otro? tengo en mi vivienda 220v y la maquina es de 380v. Muchas gracias

Réponse

Estimado cliente,

La recomendación es siempre 1 KVA más como margen de más. En este caso el margen es muy pequeño, pero la siguiente con las mismas características, es un autotransformador trifásico de 8KVA, con lo cual, en este caso no podemos indicarle cuál de las dos opciones debe comprar.

Un saludo

ADAJUSA

MIGUEL sur 25/10/2022 08:05:48

Question

Puedo usarlo en una instalación de paneles solares trifásico para pasarla a monofasica con neutro 380/230

Réponse

Buenas tardes.

Ese transformador es de 400 Vac trifásico a 230 Vac monofásico. Sus paneles solares estarán conectados a un inversor que tendrá la salida a una tensión determinada, si la tensión de salida del inversor es 400 Vac trifásico, si lo puede conectar.

Saludos

Jose tomas sur 11/10/2022 23:07:01

Question

puedo usar este transformador para un elevador de coches, que tiene un motor de 380v y 4 cv

Réponse

Buenos días,

Le informo que los autotransformadores sirven para adaptar niveles de tensión, no entiendo su pregunta. Si usted tiene 400V trifasicos, los puede convertir en 230V trifasicos o viceversa.

No sirven para cambiar de monofásica a trifasica ni viceversa.

No puedo ser mas concreto, pues no entiendo bien la pregunra.

Saludos

ion meaza imaz sur 16/08/2018 16:10:38
