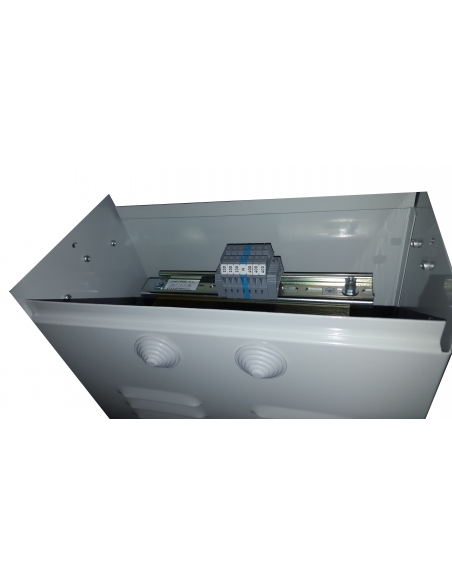

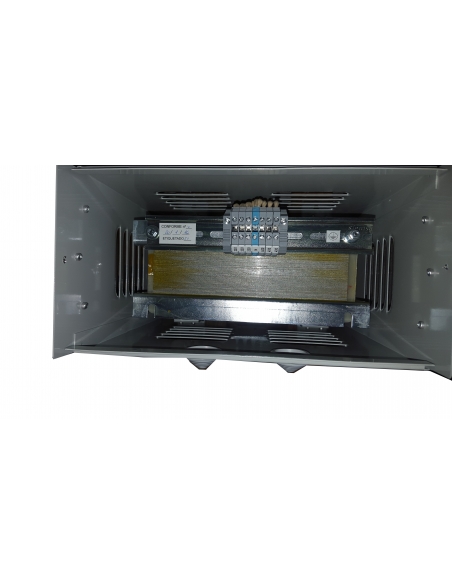

Autotransformateur triphasé 230/400V 10 KVA réversible avec coffret

428,47 € TTC

357.06 HT

ATT10

Autotransformateur réversible triphasé de 10kVA avec boîtier métallique, qui permet l'adaptation de la tension de 230Vac triphasé à 400Vac triphasé ou de 400Vac triphasé à 230Vac triphasé. Il génère également du neutre.

Il permet d'adapter la tension des machines, moteurs, pompes, etc., de manière économique.

Référence : ATT10

schéma de câblage d'un autotransformateur triphasé
Image représentative à titre indicatif, l'article fourni correspondra aux spécifications indiquées.

5 questions sur le produit
Confidentialité
Expéditions
Retour


Autotransformateur triphasé pour changement de tension, type sec, réversible, capable de générer le neutre tout en transformant la valeur de la tension. Ils sont indiqués lorsqu'il est nécessaire d'adapter la tension de manière économique, sans séparation galvanique. Son domaine d'application habituel est l'adaptation des tensions dans les machines, pompes, moteurs, etc. Ils sont fournis dans un boîtier métallique offrant un degré d'isolation IP-23, connexion via bornes.

Fabriqué avec une feuille magnétique à faible perte offrant des performances élevées.

Caractéristiques techniques :

  • Référence : ATT10
  • Enroulements : Classe thermique N 200ºC.
  • Rapport de transformation 230/400V et neutre. Réversible.
  • Puissance : 10 KVA.
  • Intensité apparente :
    • 400 VCA : 14,5 A
    • 230 VCA : 25,1 A
  • Fréquence : 50/60 Hz.
  • Connexion : Yn0.
  • Tension d'essai : 3KV entre les enroulements et la terre.
  • Isolateurs : Classe thermique F 155ºC et H 180ºC.
  • Protection : IP-23 ( Boîtier métallique).
  • Température ambiante : TA=25ºC.
  • Refroidissement : ANAN (Air Naturel).
  • Certificat : UNE-EN 61558, UNE-EN 60076.



Dimensions de l'autotransformateur triphasé Seven

Le transformateur est fourni sans aucun type de protection contre les surcharges ; son installation est obligatoire pour éviter de surcharger le transformateur.
La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.

Questions

Question
Bonjour

J’ai actuellement une installation en triphasé tarif bleu
Auto transformateur 400/400 en 10kva (transfo d’isolement ?)
Peux-t’il régler le défaut d’isolement que j’ai actuellement chez ma cliente qui utilise une machine à coudre industriel dans ses locaux.
Le départ électrique de la machine 4x20a 300ma ne tombe pas mais il fait tomber le général EDF 500ma sélectif
Merci de votre retour
Réponse
Bonjour,

La première chose que votre client devrait faire est de vérifier l'état de la machine, lorsque le différentiel se déclenche c'est parce qu'il y a un shunt, le différentiel fait son travail.

Cordialement
David sur 03/09/2024 16:49:05
Question
Bonjour, dans ma maison / rue il y a que du triphasé SANS neutre, 3x230V. Je souhaite connecter une pompe à chaleur (à inverter/modulation) qui nécessite -400V /triphasé PLUS neutre ((L1,L2,L3,PE) -une puissance électrique maximale de 3,7 kW - qui absorbe max. 12 A. Est-ce que l'autotransformateur ATT-10 va permettre de brancher cette machine? Quel est l'efficacité de ce transformateur (% de perte?)
Réponse

Bonjour,

l'efficacité de l'autotransformateur est de 97%

Merci pour votre demande,


Salutations

ADAJUSA

Niels sur 08/02/2023 23:45:11
Question
Bonjour, Je souhaiterai transformer un réseau 230V TRI sans neutre en un triphasé 400V avec neutre. quelle sera la tension entre les trois phases notés 400V et le neutre générer? Merci(question un de novice).
Réponse

Bonjour.

Selon les caractéristiques que vous indiquez, au moyen d'un transformateur triphasé entrée 230 Vac sortie triphasée 400 Vacn si nous mesurons entre la phase de sortie et le neutre, nous obtenons une valeur de 230 Vac.

Nos salutations

THOMAS ESPOSITO sur 15/02/2022 17:30:23
Question
cual es el esquema de conexion con entrada de 220v y salida 380v. gracias de antemano.
Réponse

Buenos días,

Es el que aparece en nuestra página web, Si se usa como reductor de tensión no es necesario la conexión  del neutro en el lado de 400vac.

https://adajusa.es/autotransformadores-monofasicos-y-trifasicos/autotransformador-trifasico-230400v-10-kva-reversible-con-caja-.html

Nota: Un autotransformador o transformador no puede convertir una linea monofásica en trifásica, ni elevar la potencia disponible.

Saludos

carlos sur 05/10/2018 14:05:08
Question
¿Este transformador podría soportar una carga de 6kw, para alimentación de un equipo de aire acondicionado expuesto al sol?. Sería para Sevilla Espero su respuesta, un saludo
Réponse

Buenos días,

Con el margen de seguridad que tendria, si.

Saludos

Manuel Olmo Aranda sur 03/08/2018 11:30:49
