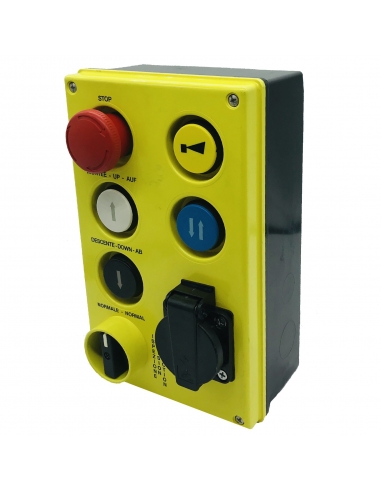

Boîte à boutons pour l'entretien et l'inspection de l'ascenseur. De fabrication européenne, il est conforme à toutes les réglementations applicables à ce type d'installation.
Le panneau de commande est fourni entièrement équipé avec les éléments habituels pour ce type d'installation. Sa conception offre une grande facilité d'utilisation, d'installation et d'entretien. Degré de protection IP54.
Les contacts des boutons-poussoirs sont dotés de bornes à ressort pour le raccordement des câbles et sont équipés de contacts à haute capacité (Ith 16A). Le bouton-poussoir d'urgence est équipé d'une indication d'état et d'un verrouillage (push-pull).
Le panneau de boutons-poussoirs est conforme à toutes les normes d'utilisation dans les ascenseurs, dans les applications de sécurité et d'inspection dans les cages d'ascenseur (EN 81.20 - EN 81.50).
Pour compléter les contacts inclus dans l'étendue de la fourniture, il est possible d'ajouter d'autres blocs de contacts uniquement de Giovenzana, les références sont :
- 1 contact fermé (NC), fixation du câble par ressort : GIPCW01.
- 1 contact ouvert (NO), fixation du câble par ressort : GIPCW10.
- 1 contact fermé (NC), fixation du câble par vis : GIPL004001.
- 1 contact ouvert (NO), fixation du câble par vis : GIPL004002.
La livraison comprend :
- Boîtier jaune
- Bouton poussoir champignon, diamètre 40, avec verrouillage et affichage mécanique de l'état. Il possède deux contacts à rupture positive (NC)
- Bouton-poussoir d'alarme, jaune, avec 1 contact ouvert (NO).
- Bouton d'arrêt de mouvement, bleu, avec 1 contact ouvert et 1 contact fermé (1NO+1NC).
- Sélecteur de mode normal ou d'inspection, 1-2 tours à 90º. 3 contacts 20A. 3NO+3NC.
- Bouton poussoir haut, blanc, avec 2 contacts ouverts et 1 contact fermé (2NO+1NC).
- Bouton poussoir vers le bas, de couleur noire, avec 2 contacts ouverts et 1 contact fermé (2NO+1NC).
- Prise de courant, base de la fiche, type schuko, 16A.
Caractéristiques techniques :
- Fabricant : Giovenzana
- Série : GM
- N° de réf. : GM412.ES
- diamètre du champignon: 40mm
- Fonctionnement : pousser et tirer
- Boîtier : en plastique jaune
- Tension maximale de isolation (Ui) : 690Vac
- Intensité thermique nominale (Ith) :
- Boutons poussoirs : 16A.
- Prise de courant : 16A.
- Fréquence : 50/60Hz
- Entrée de câble : prédécoupée pour M20
- Poids
- Degré de isolation: IP54
- Normes : IEC/EN 60947-1 ; IEC/EN 60947-5-1 ; IEC/EN 60947-5-4 ; IEC/EN 60947-5-5-5 ; EN 81.20 ; EN 81.50
.jpg?1663605120165)
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation
