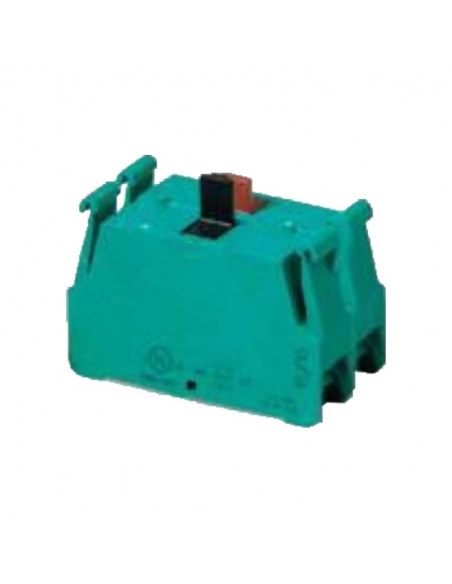

Bloc de contacts à double vitesse 2NA connexion à ressort - Giovenzana

Bloc de contacts ouverts (2NO) avec action à différentes hauteurs, cette configuration permet une commande séquentielle, comme l'activation de moteurs à 2 vitesses avec un seul bouton.

Le fonctionnement de ces chambres à contact ouvert est :

• Non enfoncé : les deux contacts sont ouverts :
• A mi-parcours (environ) : un des contacts ouverts est fermé.
• Enfoncé à fond : l'autre contact est fermé, à ce moment, les deux sont fermés.

Connexion du câble électrique au moyen d'un ressort, Contact à haute capacité de courant (16A).

Ces blocs de contact sont conçus pour être utilisés dans les suspensions des séries HP et TLP.

Caractéristiques techniques:

• Fabricant: Giovenzana
• Référence : PCWDS
• Type d'action : Contact normalement ouvert (NO).
• Couleur verte.
• Tension d'isolation nominale (Ui) : 690 V.
• Fréquence de travail : 50/60Hz.
• Courant nominal thermique (Ith) : 16A.
• Courant assigné d'emploi (In) catégorie AC15 (courant alternatif) :
  • 24Vac : 10A.
  • 60 Vca : 8 A.
  • 110 Vca : 6 A.
  • 240 Vca : 5 A.
  • 400Vac : 4A.
  • 500 Vca : 4A.
  • 690 Vca : 2A.
• Catégorie de courant assigné d'emploi (In) DC13 (courant continu) :
  • 24Vcc : 2A.
  • 48Vcc : 2A.
  • 60Vcc : 1A.
  • 110 Vcc : 0,4 A.
  • 250Vcc : 0,4A.
• Contacter la résistance :
• Fonctionnement des contacts : double contact à action dépendante.
• Force motrice : 4N.
• Durée électrique :
  • 1A : 1500000 cycles.
  • 2A : 500 000 cycles.
  • 3A. 250 000 cycles.
• Réglementation : CEI/EN60947-5-1.

Dimensions:

Mode de connexion:

Remarque : Ce bloc de contact n'est valable que pour les éléments fabriqués par Giovenzana.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
