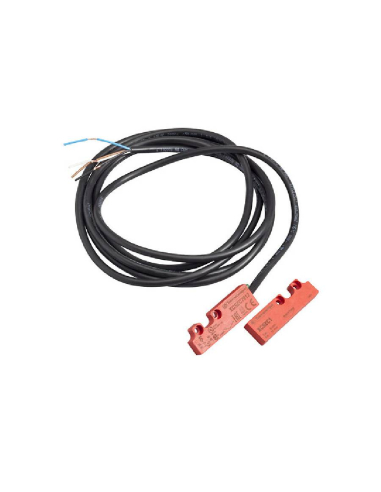

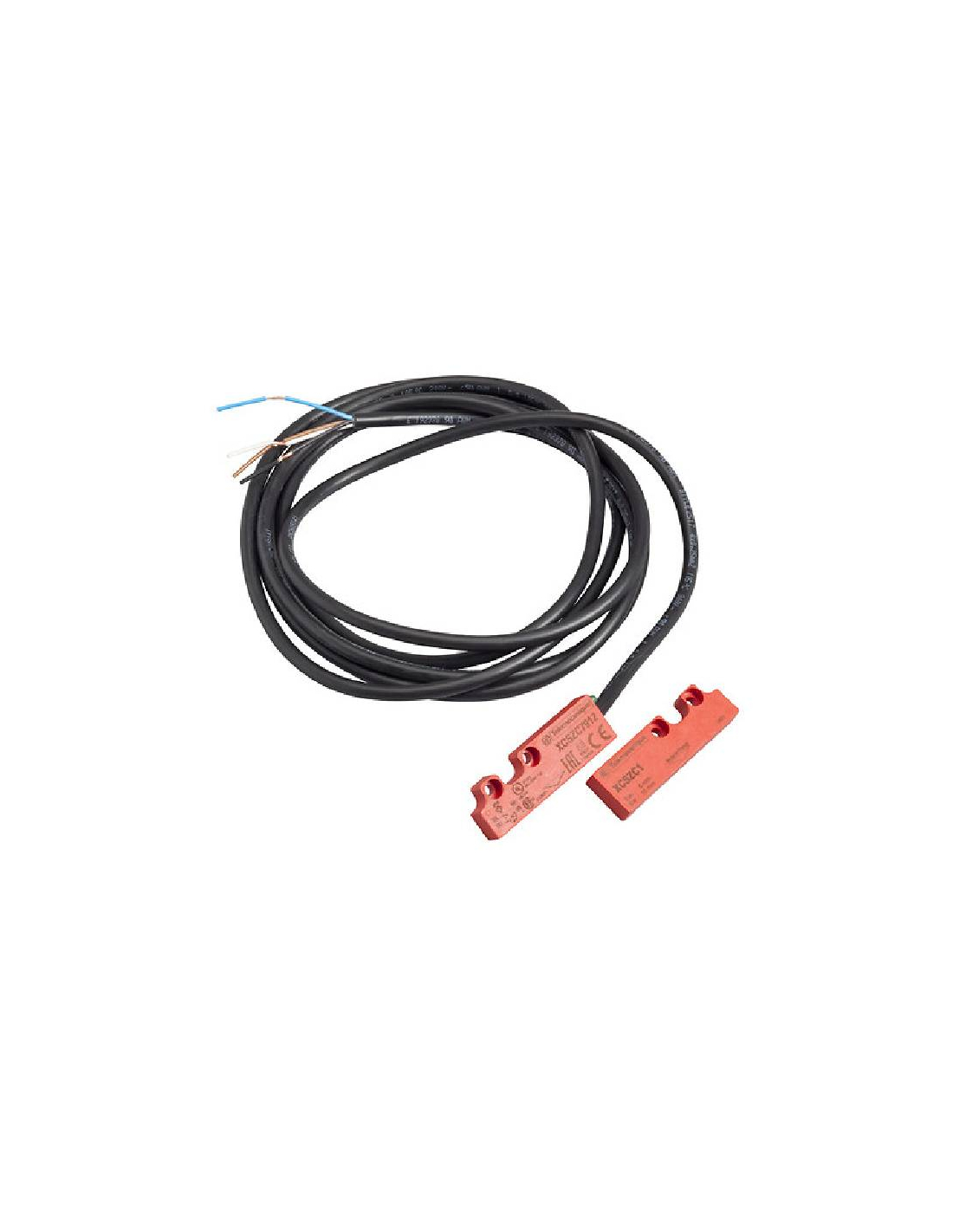

Interrupteur magnétique de sécurité compact avec aimant codé associé pour la détection sans contact, en plastique avec un câblage de 5 mètres de long. Capteur magnétique équipé de deux contacts bipolaires indépendants de type Reed 1NO + 1NC à fonctionnement décalé actionnés par l'aimant codé et avec indicateur de protection LED fermée. Les contacts NC et NO changent d'état dès que l'aimant se trouve à une distance d'environ 5 mm du capteur. Convient pour l'installation dans des environnements poussiéreux avec un degré de protection IP66, IP67. A utiliser avec les unités de contrôle de sécurité.
Les interrupteurs magnétiques codés ont un faible niveau de codage conformément à la norme EN/ISO 14119. Lorsqu'ils sont utilisés dans des circuits de sécurité, les contacts à technologie Reed doivent toujours être utilisés avec une unité de contrôle de sécurité.
Les interrupteurs de sécurité sans contact sont spécialement conçus pour les machines industrielles à faible inertie équipées de portes, de couvercles ou de protecteurs dont l'alignement est imprécis. Ils sont idéaux pour les machines soumises à des lavages fréquents ou à des pulvérisations de liquides, ainsi que pour les interrupteurs de sécurité exposés aux chocs et aux vibrations.Ils améliorent la sécurité tout au long de la vie d'une machine, tout en assurant la sécurité du personnel, protègent l'opérateur en arrêtant immédiatement tout mouvement dangereux lorsque la distance entre l'interrupteur et son aimant est supérieure à 5 mm.
Ces dispositifs ont été conçus conformément aux normes actuellement en vigueur EN/IEC 60947-5-1, EN/ISO 13849-1, EN/IEC 62061, EN/IEC 60947-1, EN/ISO 14119, EN/IEC 60204. Avec un système de contrôle adapté et correctement connecté, le niveau de sécurité maximal réalisable est : PL e selon EN/ISO 13849-1, catégorie 4 selon EN/ISO 13849-1 et SIL 3 selon EN/IEC 61508.
Caractéristiques :
- Fabricant : Telemecanique
- Ref. No. : XCSDMC5915
- SÉRIE XCSDMC
- Design : Rectangulaire, compact
- Type et composition des contacts : 1 NC + 1 NO
- Fonctionnement des contacts : Pas à pas
- Matériau du boîtier : Thermoplastique (PBT)
- Matériau du câble : PVC (ROHS)
- Dimensions : 51x16x7 mm
- Connexion électrique : pré-câblée
- Composition du câble : 4 x 0.25mm² Longueur du câble : 5m
- Longueur du câble : 5m
- Nombre de poteaux : 2
- Signalisation locale : 1 LED
- Directions d'approche : 3 directions
- Tension nominale de fonctionnement : 24Vdc
- Tension nominale d'isolation : 100Vdc
- Distance de fonctionnement assurée : 5mm
- Distance de déclenchement assurée : 15mm
- Courant nominal de fonctionnement : 100mA
- Durabilité électrique : 1200000 cycles
- Température de fonctionnement : -25...85°C
- Degré de protection : IP66 selon IEC 60529 / IP67 selon IEC 60529
- Poids : 0,101 kg
- Niveau de sécurité maximal (*) : PL=e, catégorie 4 selon EN/ISO 13849-1 et SIL 3 selon EN/IEC 61508
- Normes : IEC 60947-5-1, IEC 60204-1, CSA C22.2 No 14, ISO 12100, UL 508, ISO 14119
- Certifications : CE, CSA, UL
(*) En utilisant une unité de contrôle de sécurité appropriée et correctement connectée

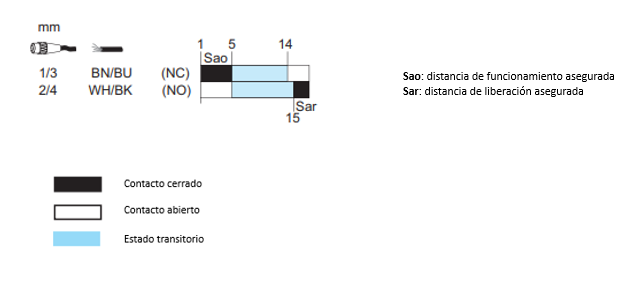

Dimensions :
(1) Empreinte : Ø 6 x 3,5 mm

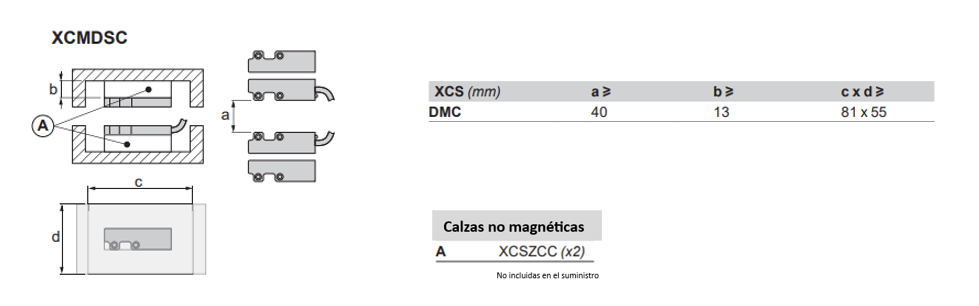

Montage :
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, il doit être installé par du personnel qualifié conformément aux réglementations en vigueur sur le lieu d'installation.
