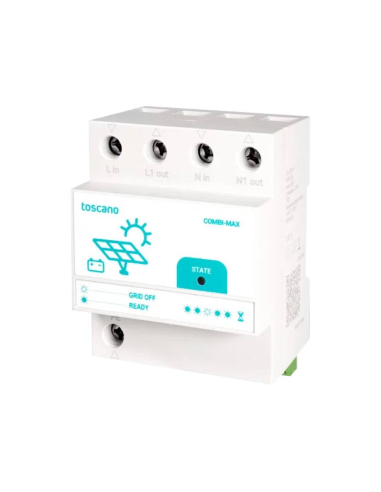

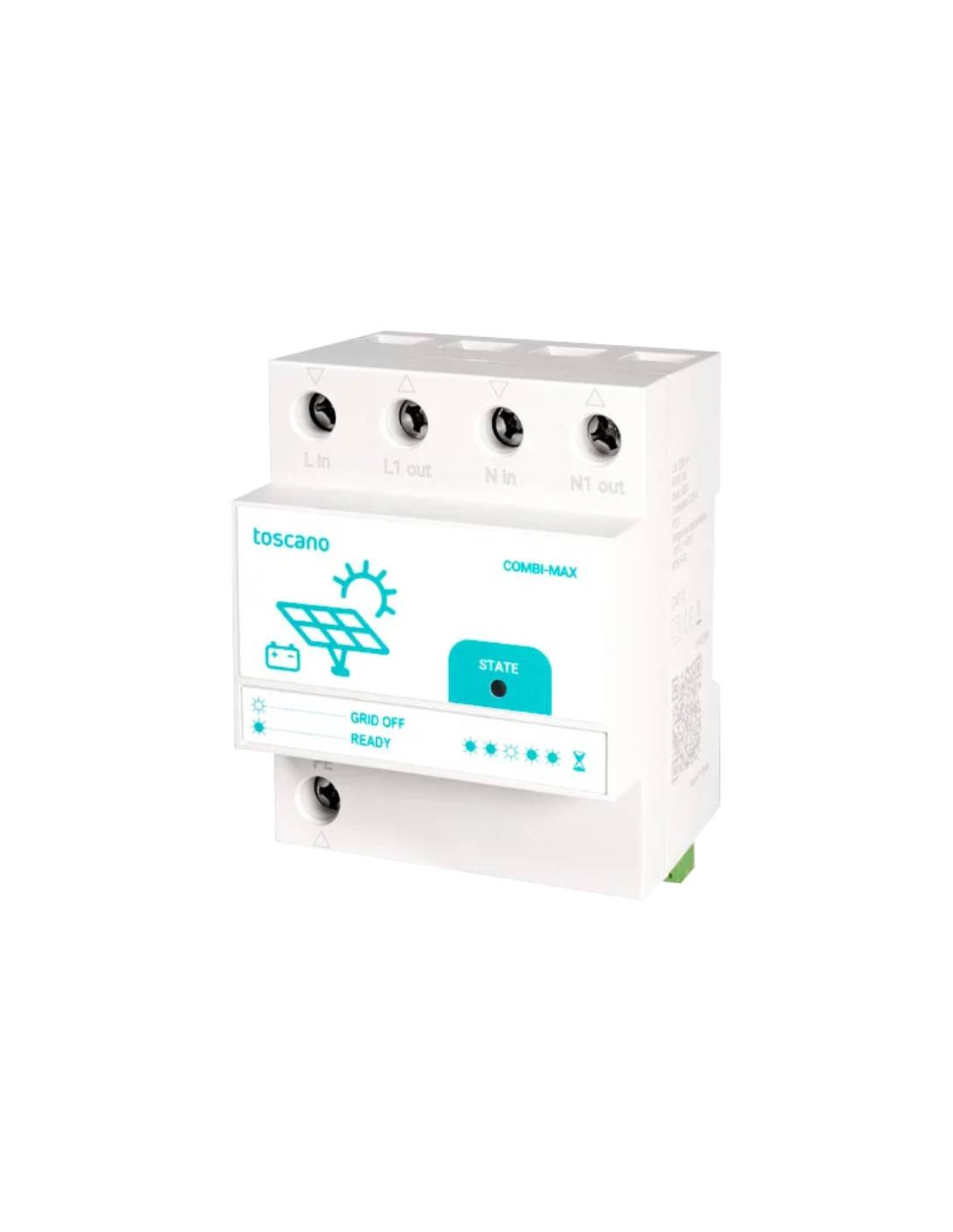

COMBI-MAX est un dispositif compact pour les installations de panneaux solaires nécessitant un fonctionnement en mode de secours ; les systèmes de secours permettent de maintenir, à partir de l'autoconsommation, la fourniture d'énergie dans les habitations et les installations en cas de coupures de courant ou de défaillances de l'alimentation électrique. L'intégration de ces systèmes est très utile et importante dans toute installation photovoltaïque où l'on recherche l'autonomie, l'efficacité et la rentabilité.
Ces systèmes, également appelés systèmes d'urgence ou systèmes de secours énergétiques, permettent aux équipements critiques et indispensables de continuer à fonctionner en cas de coupure de courant. Ils combinent des panneaux solaires et des batteries où l'énergie solaire captée pendant la journée est accumulée pour être utilisée ultérieurement en cas de besoin, garantissant ainsi l'approvisionnement en électricité après sa production lorsque la production solaire n'est pas suffisante. Mais le fonctionnement des batteries, c'est-à-dire la possibilité d'utiliser l'énergie accumulée dans celles-ci, n'est possible que par l'intermédiaire de l'onduleur, de sorte qu'en cas de panne du réseau électrique, l'onduleur et la batterie cesseront de fonctionner et l'énergie accumulée ne pourra pas être utilisée de manière efficace.
C'est dans ces cas que COMBI-MAX intervient ; il surveille la tension du réseau sans interruption et, lorsqu'il détecte une panne ou une coupure de courant sur le réseau électrique, il déconnecte l'installation photovoltaïque du réseau principal et envoie un signal à l'onduleur pour qu'il active le mode de fonctionnement "Backup". Cet équipement détecte l'incident et isole automatiquement l'installation photovoltaïque du réseau principal, comme l'exige la réglementation ITC-40, en faisant passer l'installation en mode Backup et en la rendant totalement autosuffisante. C'est l'énergie accumulée dans les batteries qui fournira 100% de l'énergie à l'installation.
COMBI-MAX permet d'alimenter et de faire fonctionner toutes les charges ou seulement les charges critiques, en permettant un fonctionnement en mode de secours total ou en mode de secours pour les charges critiques
La reconnexion au réseau principal se produit une fois que la tension est rétablie et reste dans la plage normale pendant au moins trois minutes, ce qui désactive automatiquement le mode de secours de l'onduleur et reconnecte l'installation au réseau.
Caractéristiques :
- Fabricant : Toscano
- Référence : COMBI-MAX
- Code : 10005140
- Contrôle et protection des systèmes de secours
- Activation du mode de secours : Sortie d'activation du mode de secours (charges totales/critiques) vers l'onduleur
- Fonctionnement en îlot : déconnecte le système d'autoconsommation du réseau
- Union Neutre-Terre : évite le neutre flottant conformément à l'ITCBT-08
- Compatible avec les onduleurs Fronius GEN24, Huawei SUN2000, Kostal PLENTICORE G3
- Double sortie de contrôle
Caractéristiques techniques
- Tension nominale : 230Vac, 50/60Hz
- Puissance maximale : 9 kW
- Consommation électrique : 2.5W
- Conditions ambiantes : -10ºC à +55ºC / 80% RH
- Degré de protection : IP20
- Montage : rail DIN
- Nombre de modules : 4
- Modèles d'onduleurs testés : HUAWEI SUN2000-(2KTL-6KTL)-L1, HUAWEI SUN2000-(8K-10K)-LC0, FRONIUS PRIMO GEN24, Kostal PLENTICORE G3
Connexion
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
