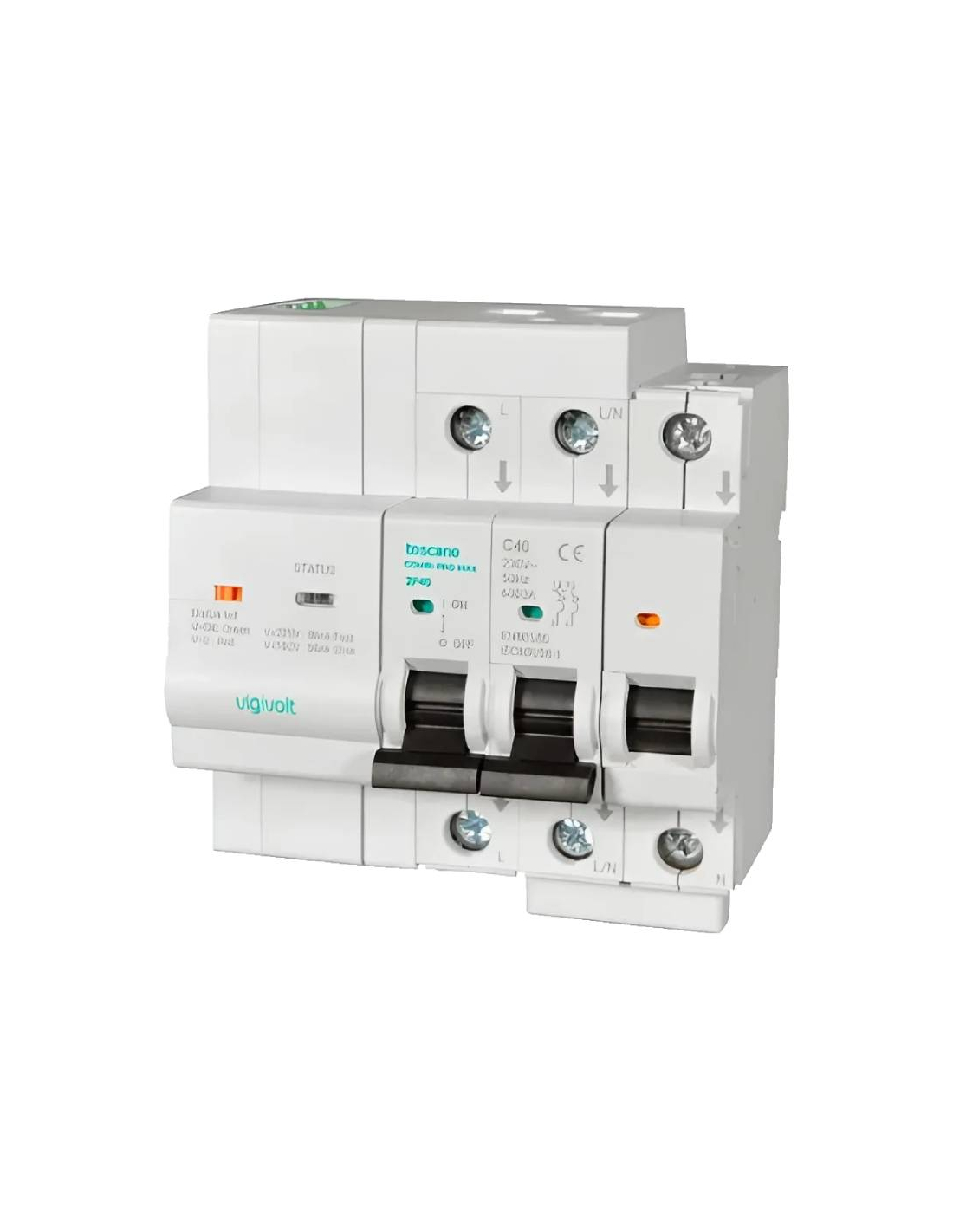

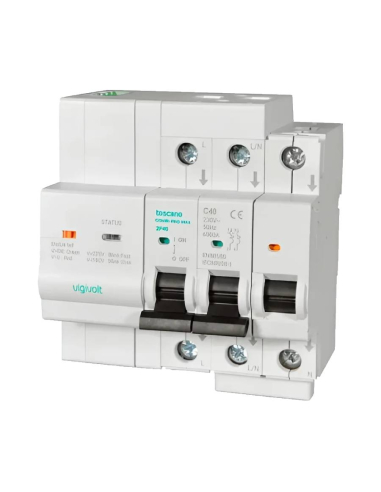

COMBI-PRO-MAX est un dispositif compact pour les installations avec des panneaux solaires où un fonctionnement en mode de secours est nécessaire. Il intègre une protection magnéto-thermique au moyen d'un IGA 2x16A et une protection contre les surtensions permanentes avec reconnexion automatique lorsque le réseau est à nouveau opérationnel, évitant ainsi de placer un parasurtenseur devant l'équipement et économisant de l'espace en éliminant un élément dans le panneau.
Les systèmes de secours permettent de maintenir, à partir de l'autoconsommation, l'approvisionnement en énergie dans les habitations et les installations en cas de coupures ou de défaillances de la fourniture d'énergie électrique. L'intégration de ces systèmes est très utile et importante dans toute installation photovoltaïque où l'on recherche l'autonomie, l'efficacité et la rentabilité. Ces systèmes, également appelés systèmes d'urgence ou systèmes de secours énergétiques, permettent aux équipements critiques et indispensables de continuer à fonctionner en cas de coupure de courant. Ils combinent des panneaux solaires et des batteries où l'énergie solaire captée pendant la journée est accumulée pour être utilisée ultérieurement en cas de besoin, garantissant ainsi l'approvisionnement en électricité après sa production lorsque la production solaire n'est pas suffisante. Mais le fonctionnement des batteries, c'est-à-dire la possibilité d'utiliser l'énergie accumulée dans celles-ci, n'est possible que par l'intermédiaire de l'onduleur, de sorte qu'en cas de panne du réseau électrique, l'onduleur et la batterie cesseront de fonctionner et l'énergie accumulée ne pourra pas être utilisée de manière efficace.
C'est dans ces cas que COMBI-PRO-MAX intervient ; il surveille la tension du réseau sans interruption et, lorsqu'il détecte une panne ou une coupure de courant dans le réseau électrique, il déconnecte les charges en aval du réseau d'alimentation, connecte le neutre de l'onduleur solaire à la terre et envoie le signal d'activation du mode îlot à l'onduleur, activant ainsi à nouveau l'alimentation de ces charges. Lorsque l'alimentation électrique redevient normale, pendant au moins 3 minutes, l'équipement désactive le signal du mode îlot et reconnecte les charges en aval du COMBI-PRO-MAX au réseau principal.
Il permet l'alimentation et le fonctionnement de toutes les charges ou seulement des charges critiques, en permettant un fonctionnement en mode de secours complet ou en mode de secours des charges critiques.
Perte de l'alimentation électrique : En cas de perte de l'alimentation électrique, l'équipement déclenche l'IGA en déconnectant les charges connectées en aval, en connectant simultanément le neutre de l'onduleur à la terre, après quoi le signal d'activation du mode îlotage de l'onduleur est activé. Dans ce mode de fonctionnement, la poignée de l'AGI peut être relevée manuellement, ce qui permet de réinitialiser l'installation en cas de perte d'alimentation due à une surconsommation.
Surtension et sous-tension: Lorsque la tension dépasse ou est inférieure aux limites établies dans la norme (UNE-EN50550), l'équipement déclenche l'AGI et, une fois déclenchée, l'AGI est activée. Lorsque la tension se rétablit dans les marges établies et se maintient pendant au moins 3 minutes, l'équipement réinitialise l'IGA en reconnectant la tension au réseau.
Commutateur de mode: Il dispose d'un interrupteur qui permet de mettre l'installation en mode îlot forcé, ce qui permet de vérifier l'installation, d'effectuer la maintenance ou d'autres contrôles.
Indicateur d'état: Il dispose d'une lampe témoin LED qui indique l'état de la tension d'entrée et le mode îlot.
Caractéristiques :
- Fabricant : Toscano
- No. de réf. : COMBI-PRO-MAX-2P16
- Code produit : 10004919
- Contrôle et protection des systèmes de secours
- Activation du mode de secours : Sortie d'activation du mode de secours (charges totales/critiques) vers l'onduleur
- Fonctionnement en îlot : déconnecte le système d'autoconsommation du réseau
- Union Neutre-terre : évite le neutre flottant comme indiqué dans l'ITCBT-08
- Compatible avec les onduleurs Kostal PLENTICORE G3, Huawei SUN2000
Spécifications techniques
- Tension nominale : 240Vac (L/N)/(L/L), 50/60Hz
- Puissance maximale : 9kW
- Consommation électrique : 0,3 W
- Conditions ambiantes : -25ºC à +55ºC / 80% RH
- Degré de protection : IP20
- Montage : rail DIN
- Nombre de modules : 5
- Modèles d'onduleurs testés : HUAWEI SUN2000-(2KTL-6KTL)-L1, Huawei SUN2000-(8K-10K)-LC0, Huawei SUN2000-(3KTL-12KTL)-M1, Kostal Plenticore G3
Mode îlot :
- Temps de réponse : 2s
- Temps de reconnexion : 180s
- Contact12Vac/dc, 0,1A
Permanent :
- Tension de déclenchement : Selon la norme UNE-EN50550/63052 IEC-63052:2019
- Temps de réponse à la surtension : Selon la norme UNE-EN50550/63052 IEC-63052:2019
- Tension de réenclenchement
Sous-tension :
- Tension de déclenchement
- Temps de déclenchement : 2s
- Tension de réenclenchement : > 210VAC ± 2% Tension de réenclenchement : > 210VAC ± 2% Temps de réenclenchement : 180s
- Temps de réenclenchement : 180s
IGA :
- Courant nominal : 16A
- Courbe : C
- Puissance de coupe: 6kA
Raccordement
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
