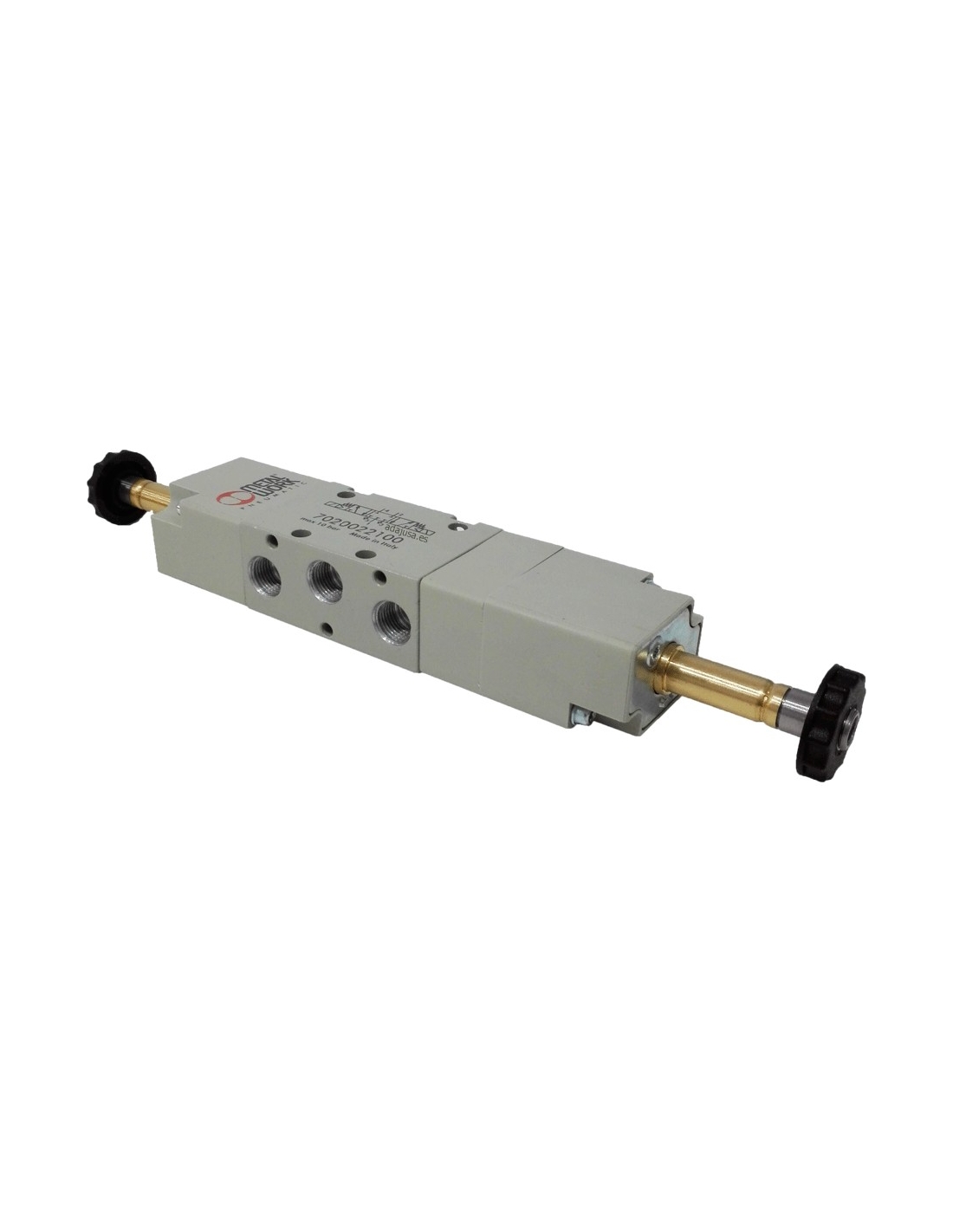

Electrovanne 1/4 5/3 centres fermés sans bobine - Metal Work

Electrovanne pneumatique 1/4 5 voies, 3 positions, centres fermés, monostable. Pour applications générales et industrielles. L'électrovanne est normalement fermée (NC), c'est-à-dire sans tension sur la bobine, l'entrée n'est pas connectée à la sortie, c'est-à-dire qu'il n'y a pas de pression d'air à la sortie, la sortie est connectée à l'échappement de la vanne. Lorsque la bobine est alimentée, l'électrovanne est activée, une circulation d'air se produit entre l'entrée et la sortie de l'électrovanne. La bobine n'est pas incluse dans la fourniture.

L'électrovanne a 3 positions avec 2 bobines, si une bobine est alimentée le cylindre avance, si les deux bobines sont laissées sans tension, le cylindre s'arrête mais l'air est maintenu dans le circuit, avec lequel le cylindre maintient la pression (force) et si l'autre bobine est alimentée, le cylindre est ramassé.

Prestataire : Metal work .

• Pression de service : 1 ÷10 bar
• Pression d'assistance minimale : 2,5 bar
• Température de fonctionnement : -10 ÷ +60
• Diamètre nominal : 7,5 mm
• Conductance C Nl/min bar : 264,26
• Rapport critique b bar/bar : 0,27
• Débit à 6 bar ΔP 0,5 bar Nl/min : 750
• Débit à 6 bar ΔP 1 bar Nl/min:1100
• TRA/TRR monostable à 6 bar ms : 19/45
• TRA/TRR bistable à 6 bar ms : 21/21
• Tension selon bobines : 12 ; 24 VCC - 24 ; 110 ; 220V CA 50/60Hz
• Tolérances de tension % : -10 ÷ +15
