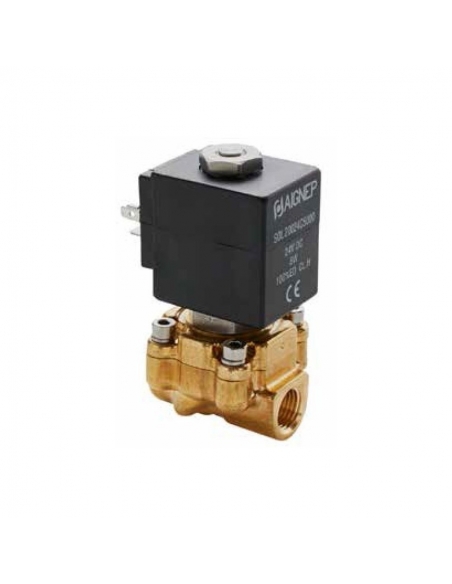

Electrovanne fluides 3/8 2/2 fermée 12Vcc actionnement combiné D.12

53,66 € TTC

44,35 € HT

Electrovanne pour la domotique, les fluides ou le contrôle de process, avec filetage 3/8", corps en laiton. Electrovanne à actionnement combiné, 2 voies fermée (NF), avec bobine 12Vdc 14W et connecteur. Diamètre de passage : 12mm

pression max. 12,2 bars. Pression mini : 0 bar.

Fluides :

  • Air.
  • Gaz inerte.
  • Eau (max. 75ºC).
  • Huiles minérales.
  • Diesel.

Schéma pneumatique électrovanne commande directe 2/2
Fabricant: Aignep
Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Ce pack contient

Pas encore de questions, laissez les premières !

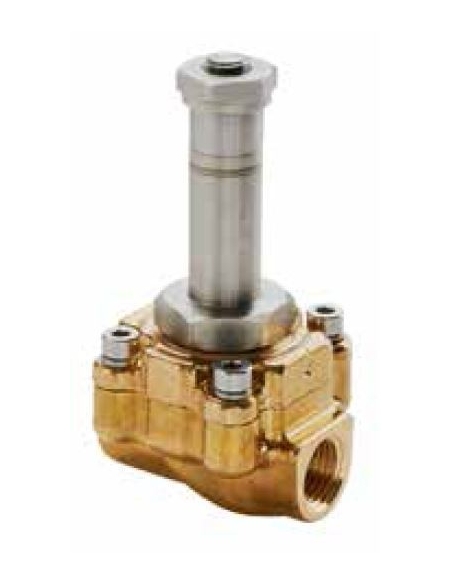

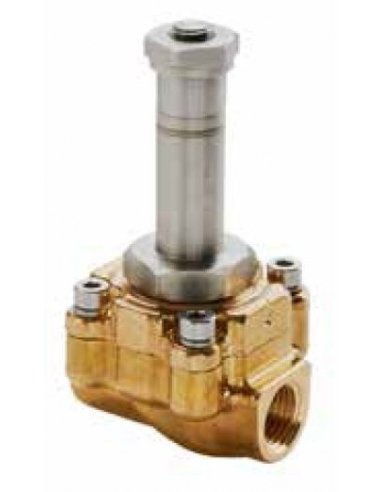

Electrovanne 3/8" à actionnement combiné , 2 voies, normalement fermée (NF), avec bobine 12Vdc 14W, pour utilisation avec fluides ou air, actionnement combiné. Corps en laiton et commande par bobine en acier inoxydable.

Diamètre du pas : 12 mm

L'orifice principal du corps de vanne est ouvert par un déséquilibre entre les surfaces supérieure et inférieure du diaphragme, lorsque la bobine n'est pas active, il y a de la pression dans la chambre supérieure du diaphragme, tandis que dans la chambre inférieure il n'y a que de la pression dans le orifice principal de la vanne en le maintenant fermé. Lorsque nous appliquons une tension à la bobine, nous mettons le noyau mobile en mouvement, ouvrant le trou pilote et déchargeant le fluide de la chambre supérieure directement à travers le centre de la membrane. La différence de pression à ce moment provoque l'ouverture de l'orifice principal.

Ces types de vannes sont préparés pour s'ouvrir à partir de 0 bar.

Les plages de pression de travail sont :

  • Différence de pression minimale entre l'entrée et la sortie (ΔP bar) : 0 bar.
  • Différence de pression maximale entre l'entrée et la sortie (ΔP bar) : 12,2 bar

L'électrovanne est normalement fermée, c'est-à-dire que sans tension dans la bobine, le fluide ou l'air sera interrompu à travers l'électrovanne, lorsque la bobine est alimentée, le flux de fluide ou d'air se produira.

La fourniture comprend :

  • Électrovanne 3/8" 2/2 NF.

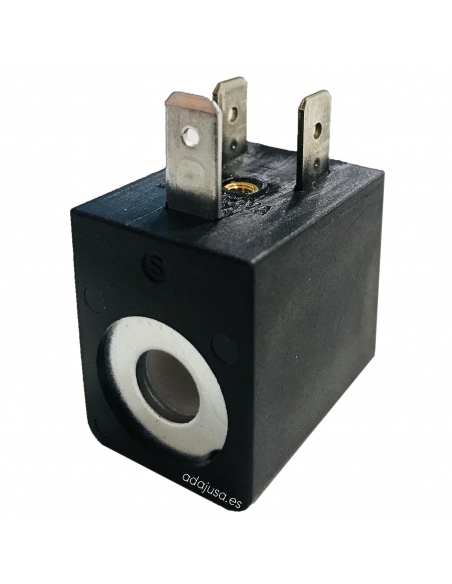

  • Bobine 12Vdc 14W taille 30.
  • Connecteur taille 30.

Les fluides avec lesquels cette électrovanne peut fonctionner sont :

  • Air.
  • Des gaz inertes.
  • Eau (température maximale 75ºC).
  • Huiles minérales.
  • Diesel.
  • essence

Caractéristiques techniques:

  • Fabricant: Aignep
  • Type de commande : entraînement combiné.
  • Taille du filetage : 3/8".
  • nombre de voies : 2.
  • nombre de postes : 2.
  • Configuration : 2/2 fermé (NF).
  • Diamètre de l'axe de l'opérateur (pour bobine) : 13 mm.
  • Corps : Laiton.
  • Tube de guidage, noyaux et ressort : Acier inoxydable.
  • Type de joint : NBR.
  • Type de fluides : Air sous pression, eau (max. 75ºC), huiles minérales, diesel, mazout.
  • Pression maximale : 12,2 bars.
  • Taille ISO 228 : 3/8".
  • diamètre du pas : 12 mm.
  • Viscosité maximale du fluide (cSt) : 25.
  • Coefficient de vanne (Kv) : 2,34 m³/h.
  • Différence de pression minimale (ΔP bar) : 0 bar.
  • Différentiel de pression maximum (ΔP bar) : 6,3-14,1 bar selon la puissance de la bobine.
  • Température de fonctionnement de l'électrovanne : -10ºC à +80ºC.
  • Température du fluide : -10ºC à +90ºC.

Dimensions de l'électrovanne de commande combinée
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
