Electrovanne fluides 1/4 2/2 actionnement indirect ouvert D.10

38,56 € TTC

31,87 € HT

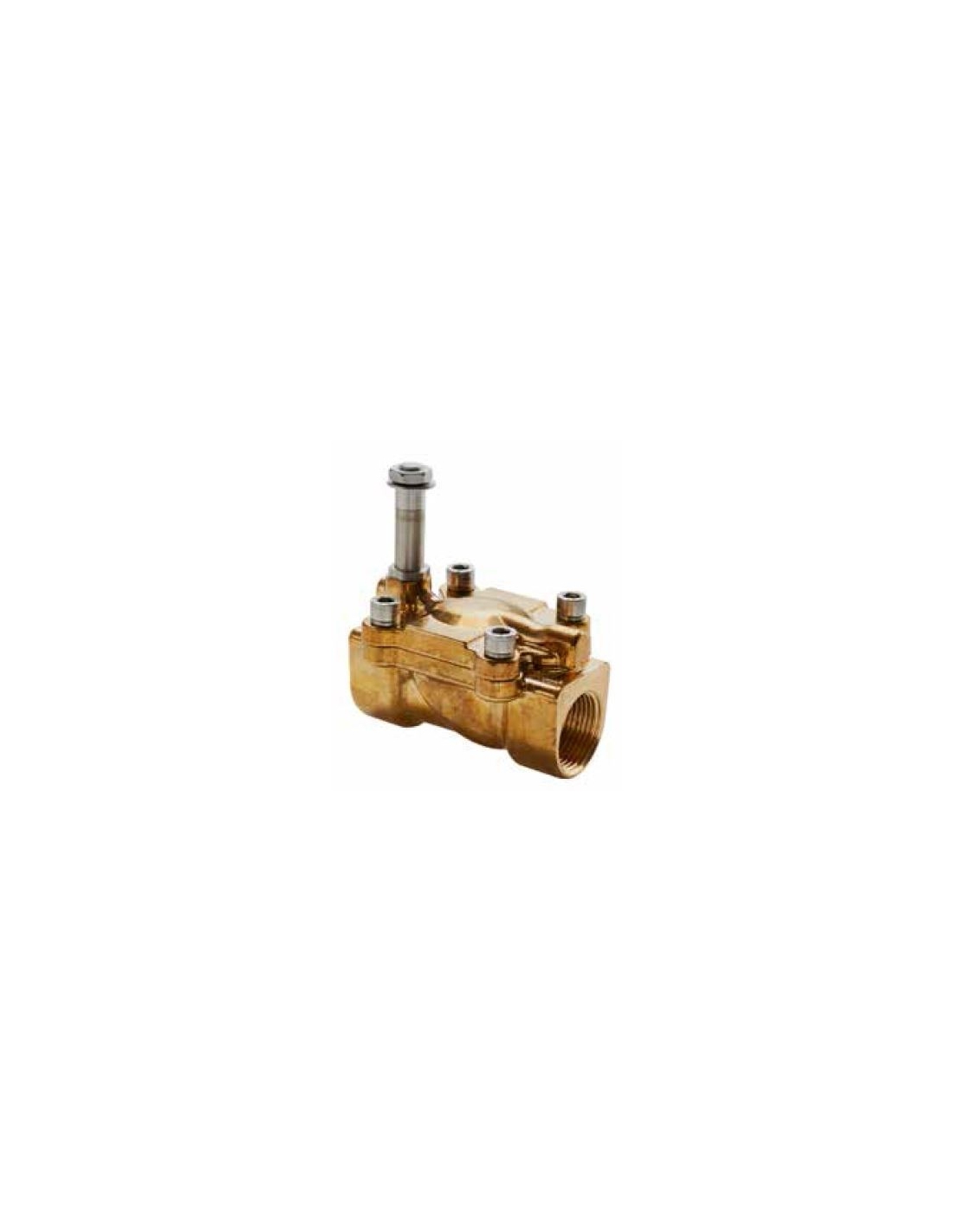

Electrovanne pour fluides 1/4" 2 voies ouverte commande indirecte.

Electrovanne pour domotique, fluides ou process, filetage 1/4". Electrovanne à membrane 2 voies ouvert (NO) actionnement indirect, diamètre actionneur pour bobine 10mm. Diamètre de passage : 10 mm
Référence : 04F03210N0

pression de travail max. 9,5 bar et pression diff. min 0.15bar

Fluides :

  • Air.
  • Gaz inerte.
  • Eau (max. 75ºC).
  • Huiles minérales.
  • Diesel.

Ouvrir le schéma de l'électrovanne à 2 voies


Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Electrovanne à membrane 1/4", 2 voies, normalement fermée (NF), pour fluides ou air, actionnement indirect. Corps en laiton et commande par bobine en acier inoxydable.

Diamètre du pas : 10 mm

Dans ce type d'électrovannes à actionnement indirect, il doit y avoir une petite différence de pression entre l'entrée et la sortie pour que cela fonctionne correctement.

Les plages de pression de travail sont :

  • Différence de pression minimale entre l'entrée et la sortie (ΔP bar) : 0,15 bar.
  • Différence de pression maximale entre l'entrée et la sortie (ΔP bar) :
    • Avec un coil de taille 22mm de 6.5W : 9.5 bar.
    • Avec bobine taille 22mm de 7.5VA : 9.5 bar.
    • Avec bobine taille 30mm de 8W : 9.5 bar.
    • Avec bobine taille 30mm de 11VA : 9.5 bar.
  • Pression maximale admissible : 9,5 bars.


Les bobines compatibles pour ce type d'électrovanne sont la gamme SOL10 (22 mm) et SOL11 (30 mm) pour les noyaux de diamètre 10 (Bobine non incluse)

L'électrovanne est normalement ouverte, c'est-à-dire que sans tension dans la bobine, le fluide ou l'air passera à travers l'électrovanne, lorsque la bobine est alimentée, le débit de fluide ou d'air sera interrompu.

Les fluides avec lesquels cette électrovanne peut fonctionner sont :

  • Air.
  • Des gaz inertes.
  • Eau (température maximale 75ºC).
  • Huiles minérales.
  • Diesel.
  • essence


Caractéristiques techniques:

  • Fabricant: Aignep
  • Référence : 04F 03 2 10 N0
  • Type d'entraînement : entraînement indirect.
  • Taille du filetage : 1/4".
  • nombre de voies : 2.
  • nombre de postes : 2.
  • Configuration : 2/2 ouvert (NO).
  • Diamètre de l'axe de l'opérateur (pour bobine) : 10 mm.
  • Corps : Laiton.
  • Tube de guidage, noyaux et ressort : Acier inoxydable.
  • Type de joint : NBR.
  • Type de fluides : Air sous pression, eau (max. 75ºC), huiles minérales, diesel, mazout.
  • Pression maximale : 9,5 bars.
  • Taille ISO 228 : 1/4".
  • diamètre du pas : 10 mm.
  • Viscosité maximale du fluide (cSt) : 25.
  • Coefficient de vanne (Kv) : 1,88 m³/h.
  • Différence de pression minimale (ΔP bar) : 0,15 bar.
  • Différence de pression maximale (ΔP bar) : 9,5.
  • Température de fonctionnement de l'électrovanne : -10ºC à +80ºC.
  • Température du fluide : -10ºC à +90ºC.
  • Installation : Jamais avec la bobine vers le bas.

Dimensions électrovanne pour fluides 2/2 NF commande indirecte
Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
