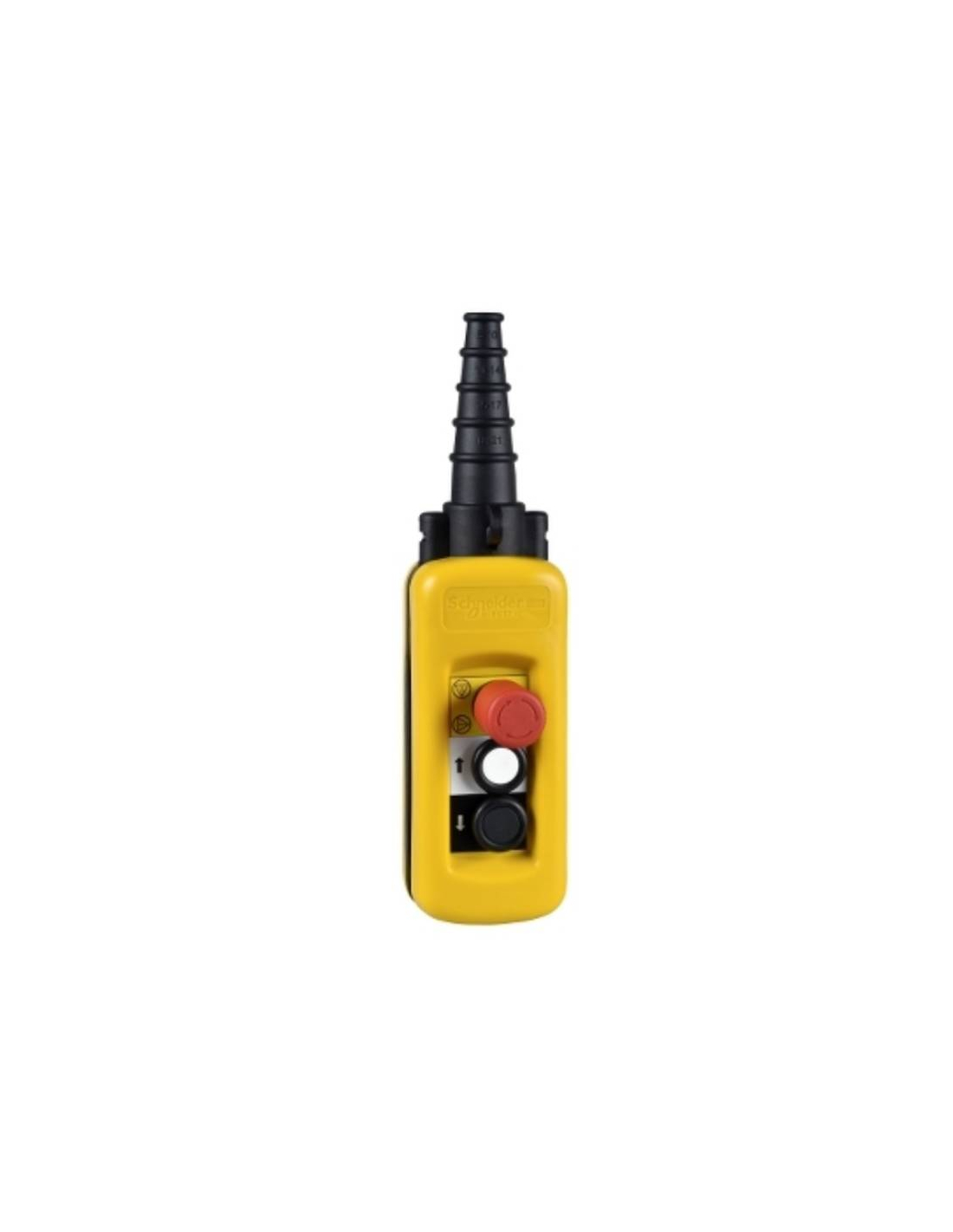

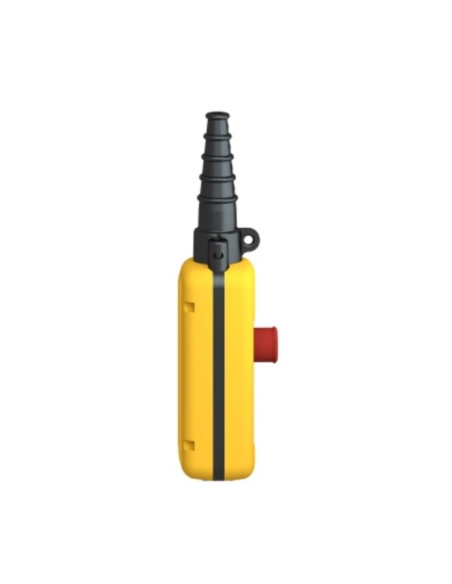

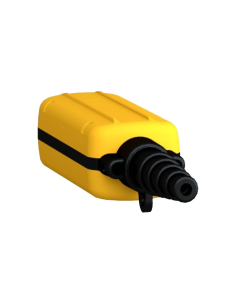

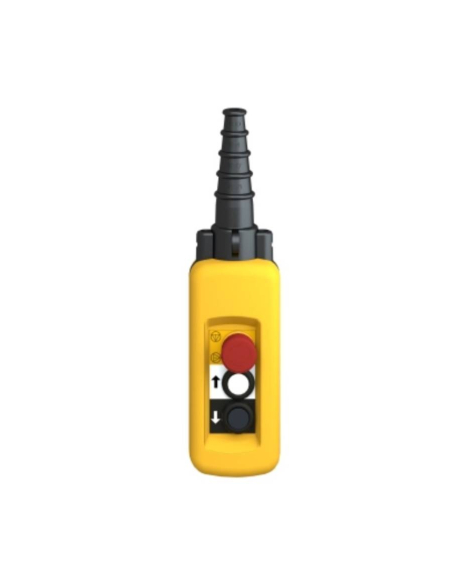

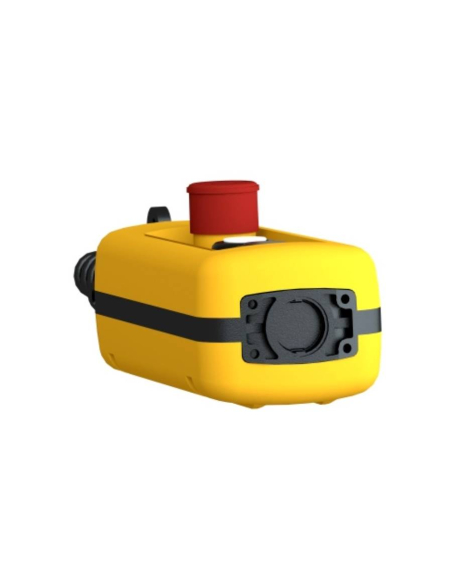

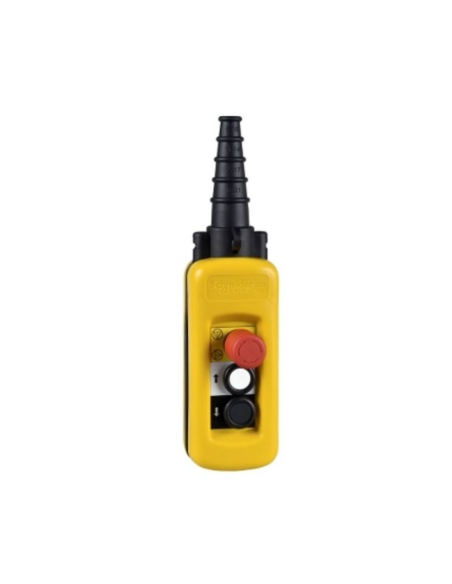

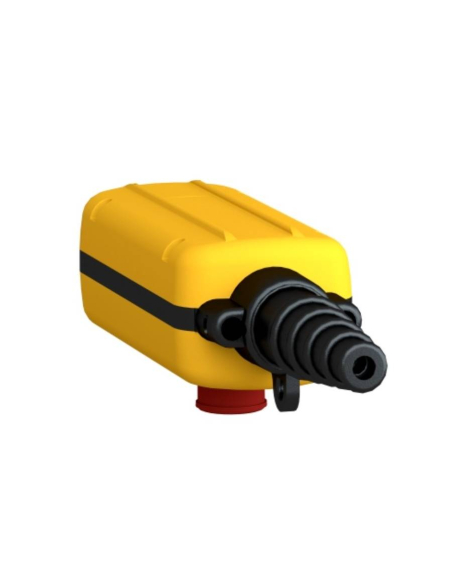

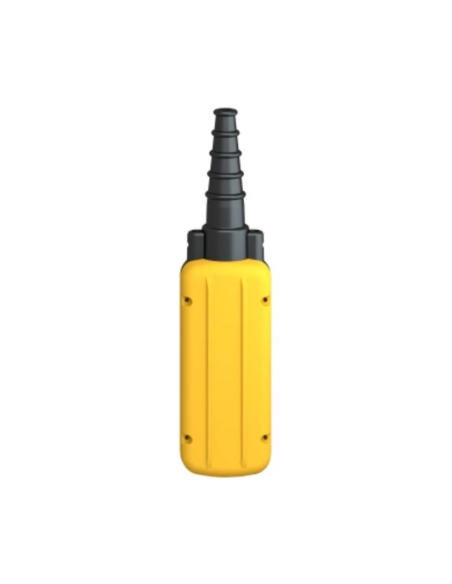

Boîte à boutons d'arrêt d'urgence suspendue et 2 boutons poussoirs - SCHNEIDER

Boîtier suspendue équipée d'un bouton d'arrêt d'urgence et de boutons de montée et de descente qui permettent un mouvement en 2 vitesses (basse et haute) pour chaque mouvement. Station de suspension entièrement préparée pour être utilisée pour contrôler des moteurs à deux vitesses. Il se compose de deux boutons-poussoirs verrouillés mécaniquement et d'un bouton-poussoir d'urgence d'arrêt lent de 30 mm de diamètre avec verrouillage et déverrouillage par rotation.


Boîtier en polypropylène jaune avec entrée de câble graduée en caoutchouc 8…26 mm ; Il présente une grande résistance aux chocs, à la poussière, à l'eau et aux vibrations grâce à son niveau de protection IP65. Le boîtier est composé d'une plaque de montage interne, d'un manchon de protection pour câble, pince câble interne, d'un anneau de suspension et d'un bride -câble (pour serrer le manchon sur le câble). Sa conception le rend non seulement simple et intuitif à utiliser, mais également très confortable et ergonomique à utiliser pour l'opérateur. Conforme aux exigences de sécurité des normes CEI.

La fourniture comprend :

• Boîtier de 3 éléments en jaune
• Bouton d'urgence diamètre 30 mm avec verrouillage , 1 NC
• Bouton blanc, 1NC + 2NO lent-rapide
• Bouton bas en noir, 1NC + 2NO lent-rapide

Caractéristiques:

• Fabricant : SCHNEIDER
• Référence : XACA2913
• SÉRIE HARMONY XAC
• Type de produit : Station de commande suspendue
• Nombre de trous : 3
• Matériau environnant : polypropylène à double isolation
• Entrée de câble : Poignée en caoutchouc avec entrée graduée 8…26 mm
• Centres de coupe opérateur vertical : 30 mm
• Protection contre les courts-circuits : fusible à cartouche de type gG 10 A
• Courant thermique conventionnel : 10A
• Tension d'isolation nominale : 600 V
• Résistance aux pointes de tension : 6kV
• Désignation du contact : 3A à 240V, AC-15 / 1,2A à 600V, AC-15 / 0,27A à 250V, DC-13 / 0,1A à 600V, DC-13
• Fonctionnement des contacts : coupure lente
• Traitement protecteur : TH
• Température de fonctionnement : -40…70C
• Catégorie de surtension : Classe II selon CEI 61140
• Degré de protection IP : IP65 selon CEI 60529
• Degré de protection IK : IK08
• Durabilité mécanique : 1 000 000 cycles
• Poids : 0,57kg
• Réglementations : CSA C22.2 No 14, EN/IEC 60947-5-1, EN/IEC 60204-32, UL 508

(1) Pour stations XACA 2 et 3 broches
(2) Pour les stations XACA 4 et 8 broches
(3) Avec action de déclenchement d'arrêt d'urgence effectuée avec l'opérateur principal
(4) Ø intérieur

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, il doit être installé par du personnel qualifié, respectant la réglementation en vigueur sur le lieu d'installation.
