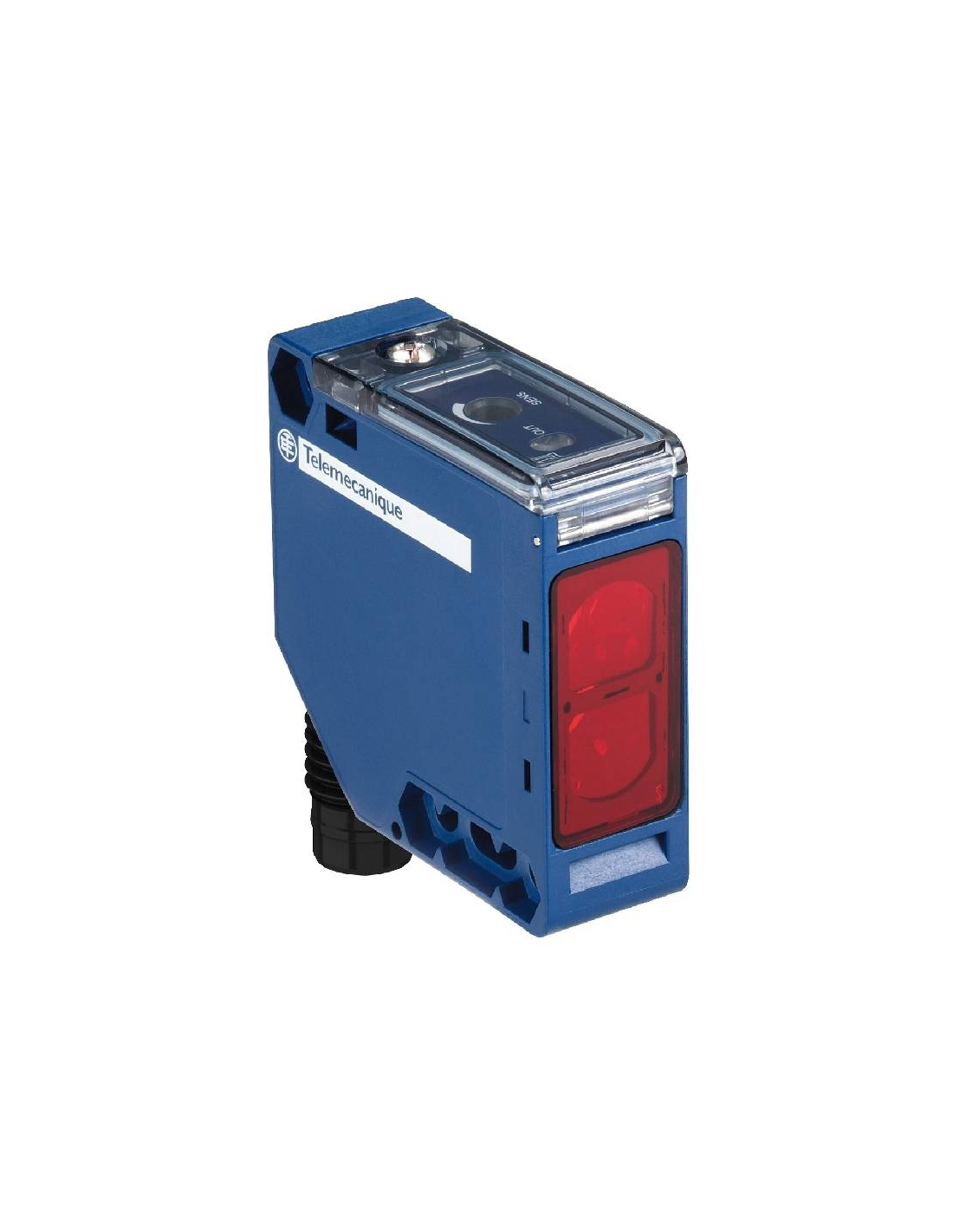

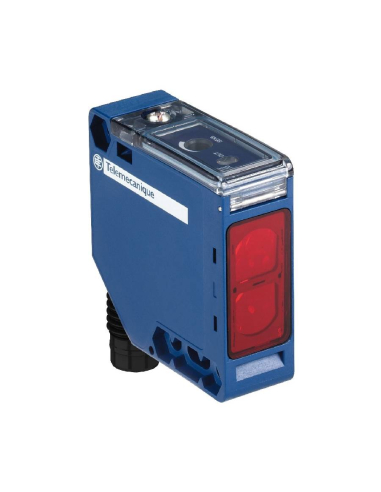

Cellule photoélectrique compacte XUK système diffus, sortie PNP, connecteur M12 - Telemecanique

Capteur photoélectrique ou cellule photoélectrique pour la détection de la présence ou de l'absence d'objets ; système de détection de type diffus avec sortie de type PNP, portée de 1 mètre, connecteur M12 mâle à 4 broches. Tension d'alimentation 12-24Vdc. Ce modèle peut être monté directement sur la surface ou sur un support grâce à ses points de fixation.

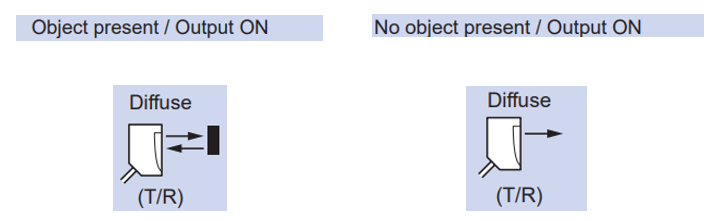

Capteur photoélectrique qui utilise la lumière infrarouge pour détecter la présence ou l'absence d'objets, il est basé sur un système de détection diffuse dans lequel l'émetteur et le récepteur se trouvent dans le même élément. Lorsqu'un objet intervient dans le faisceau émis par l'émetteur, la lumière rebondit sur l'objet, se réfléchit, change de direction et est envoyée au récepteur ; lorsqu'elle est reçue avec une intensité différente de celle émise, elle est traduite en un signal électrique qui est transmis au système de contrôle de la cellule photoélectrique pour indiquer la présence d'un objet. En l'absence d'objet, le faisceau lumineux émis se perd dans l'espace.





Sa sortie de type PNP fournit le courant à la charge connectée à la cellule photoélectrique. La charge électrique est connectée entre la sortie du capteur et la borne négative. Lorsque la cellule photoélectrique détecte un objet, sa sortie de type PNP se ferme, permettant au courant de circuler dans la charge et d'activer un relais ou une entrée PLC.


Ils conviennent aux applications industrielles où il est nécessaire de détecter ou de compter des objets dans une chaîne de production ou un processus d'automatisation, de déterminer la position exacte d'un objet, de déterminer la distance entre des points, etc. Ils permettent une réponse rapide et une détection sans contact. Ils permettent une réponse rapide et une détection sans contact. Ils conviennent également aux systèmes de sécurité où la détection d'objets nécessite l'activation d'alarmes ou l'arrêt de machines.

Caractéristiques :

• Fabricant : Telemecanique
• Référence Fabricant : XUK5APANM12
• SÉRIE XU
• Conception du capteur : Compact 50 x 50
• Système de détection : Diffus
• Matériau du boîtier : plastique
• Matériau de la lentille : PMMA
• Type de signal de sortie : Discret
• Type de circuit d'alimentation : DC
• Technique de câblage : 3 fils
• Type de sortie discrète : PNP
• Fonction de la sortie discrète : 1 NO
• Connexion électrique : connecteur mâle M12 à 4 broches
• Émission : infrarouge diffus
• Distance de détection nominale : 1 mètre
• Distance de détection maximale: : 1,5 mètres
• LED d'état : 1 LED (jaune) pour l'état de la sortie
• Tension d'alimentation nominale : 12...24 Vdc
• Pouvoir de coupure
• Fréquence de commutation
• Chute de tension maximale
• Consommation de courant
• Retard initial maximal : 15 ms
• Délai de réponse maximal : 2 ms
• Délai maximum de récupération : 2 ms
• Configuration : pas de réglage de la sensibilité
• Température de fonctionnement : -25 à +55ºC
• Dimensions : 50x50x18 mm
• Poids : 0,19kg
• Degré de protection : IP65, double isolation selon IEC 60529
• Certifications : CE, CSA, UL

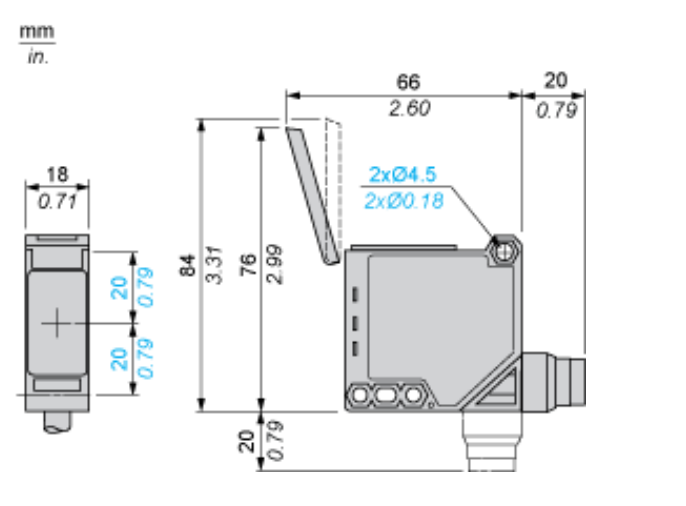

Dimensions : 50x50x18 mm Poids : 0,19 kg

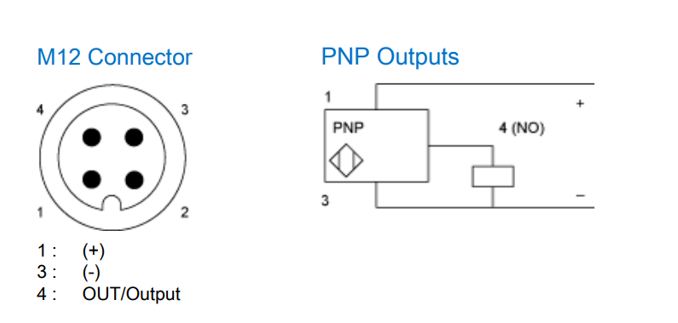

Schéma de câblage :

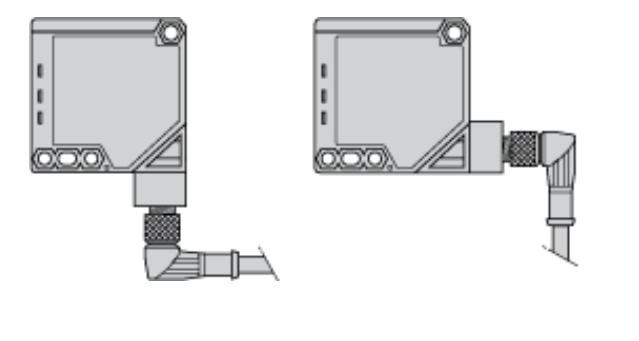

Orientations possibles des connecteurs coude:









Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, il doit être installé par du personnel qualifié conformément aux réglementations en vigueur sur le lieu d'installation.
