Interrupteur sectionneur 4 pôles rouge 63A arbre inférieur de l'armoire 185mm - Giovenzana
Interrupteur sectionneur 4 pôles rouge 63A arbre inférieur de l'armoire 185mm - Giovenzana
Interrupteur sectionneur 4 pôles rouge 63A arbre inférieur de l'armoire 185mm - Giovenzana

Interrupteur sectionneur 4 pôles rouge 63A arbre inférieur de l'armoire 185mm - Giovenzana

55,49 € TTC

45,86 € HT

Interrupteur sectionneur 4 pôles (tétrapolaire) 63A pour charges inductives (moteurs électriques) et commande générale. Montage en fond d'armoire sur rail DIN, et poignée rotative 90º, avec deux positions 0-1. Plaque frontale aux dimensions de 67x67mm, en manche jaune et rouge. Possibilité de blocage par cadenas. Fabriqué conformément aux normes européennes les plus strictes, ce qui permet de respecter les exigences en matière de sécurité.
Convient pour l'interruption, la connexion et la commutation de circuits électriques, ainsi que pour le démarrage direct de moteurs et d'interrupteurs principaux dans des machines.
Convient jusqu'à 22kW à 400Vac

Axe de 185 mm

Référence : GISE630004B67R1

Schéma interrupteur 4 pôles


Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.



Interrupteur sectionneur 4 pôles (tétrapolaire) 63A pour charges inductives (moteurs électriques) et commande générale. Montage en fond d'armoire et pour commande rotative à 90º, avec deux positions 0-1. Plaque avant 67x67mm pour montage sur panneau, poignée jaune et rouge. Possibilité de blocage par cadenas.

Cette série de commutateurs rotatifs a été fabriquée conformément aux normes européennes et internationales les plus strictes (IEC/EN 60947-3, UL508), ce qui leur permet de répondre à toutes les exigences de sécurité.

Montage en fond d'armoire sur rail DIN, degré de protection IP-20 sur les bornes, contacts autonettoyants et marquage laser indélébile. Corps en matériau auto-extinguible UL94 VO.

Cet interrupteur 4 pôles convient jusqu'à 11kw connecté à 400Vac.

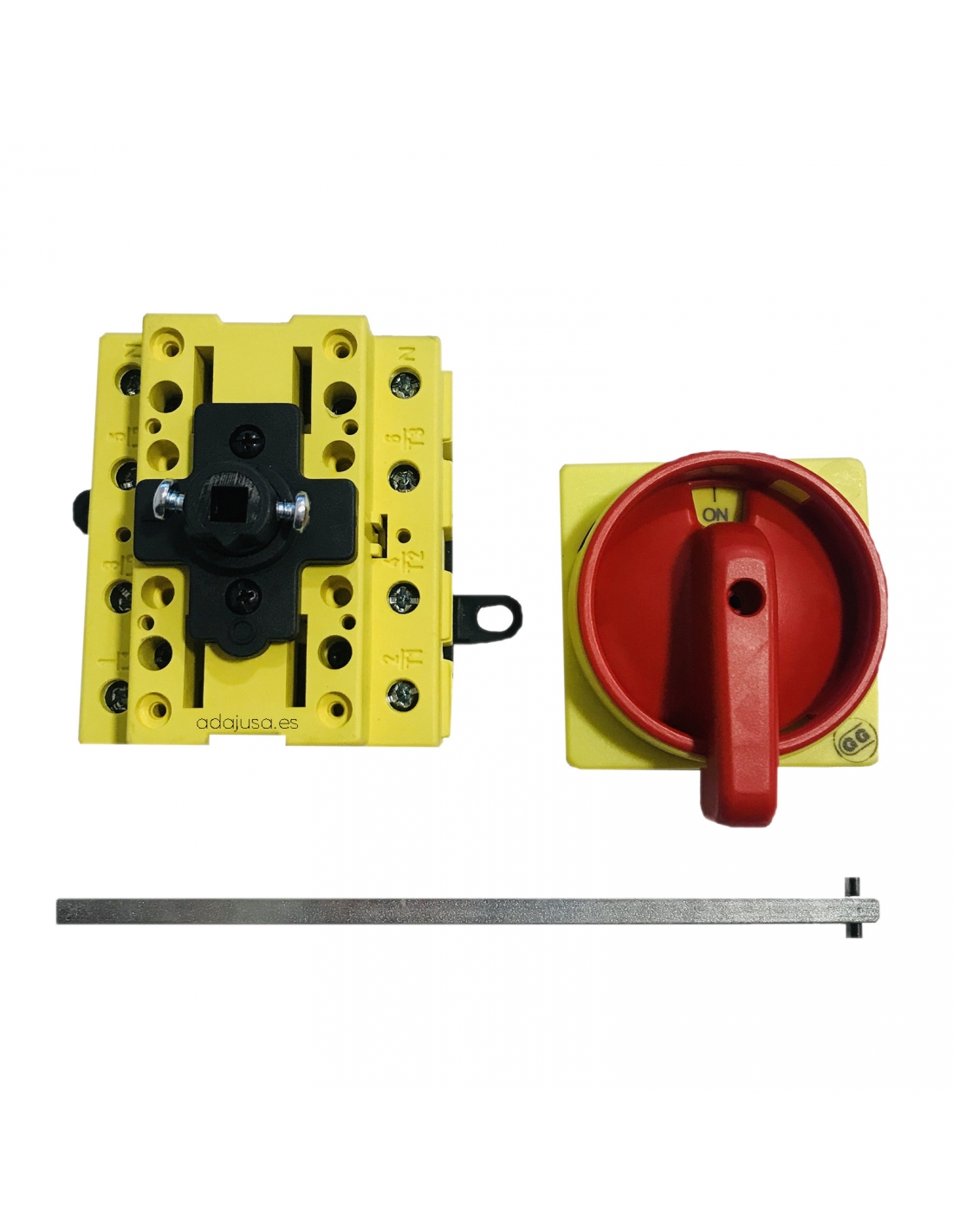

La fourniture comprend :

  • Montage en fond d'armoire 4 pôles.
  • Plaque frontale 67x67mm jaune-rouge, montage sur panneau.
  • joint axe 185mm

La fourniture ne comprend pas de cadenas.

Caractéristiques:

  • Marque : Giovanni.
  • Référence interrupteur : SE630004B
  • Référence plaque avant : 322/0001
  • Référence arbre 185mm : 20900010
  • Nombre de pôles : 4.
  • Tension nominale Ue : 690V.
  • Courant nominal thermique ith : 63A.
  • Courant nominal Ie (AC21A) : 63A.
  • Courant nominal Ie (AC22A) : 50A.
  • Courant nominal Ie (AC23A):50A.
  • Courant nominal Ie (AC3):40A.
  • Pouvoir de coupure nominal : 10kA.
  • Contacts : Ouverture lente à double interruption.
  • Nombre de manœuvres/heures : 120.
  • Durabilité mécanique : 100 000 opérations.
  • Angle de manœuvre : 90º.
  • Montage : Fond d'armoire sur rail DIN.
  • Degré de protection:
    • Commandes de type 1-4-4X : IP-65.
    • Terminaux : IP-20.
  • Normes : CE ; CEI60947 ; CEI60204 ; UL508 CSA 22.2 No.14

Tableau des intensités et puissances d'utilisation :

  • Catégorie d'utilisation AC-21A : 63A.
  • Catégorie d'utilisation AC-22A : 63A.
  • Catégorie d'utilisation AC-23A :
    • Moteurs standards triphasés 230Vac : 50A - 15kW.
    • Moteurs triphasés 400Vac standards : 50A - 30kW.
  • Utilisez la catégorie AC-3 :
    • Moteurs triphasés 230Vac standards : 40A - 11kW.
    • Moteurs triphasés 400VAC standards : 40A - 22kW.

    Dimensions:

    Dimensions des sectionneurs SE 63-80-100 profondeur d'armoire

    Montage:

    Montage du fond d'armoire des sectionneurs SE

    Comme éléments supplémentaires, nous pouvons ajouter les références suivantes :

    • Protection de borne 3 pôles (2 pièces) : GI20900003

    Matériel à usage professionnel, il doit être installé conformément à la réglementation en vigueur sur le lieu d'installation.
