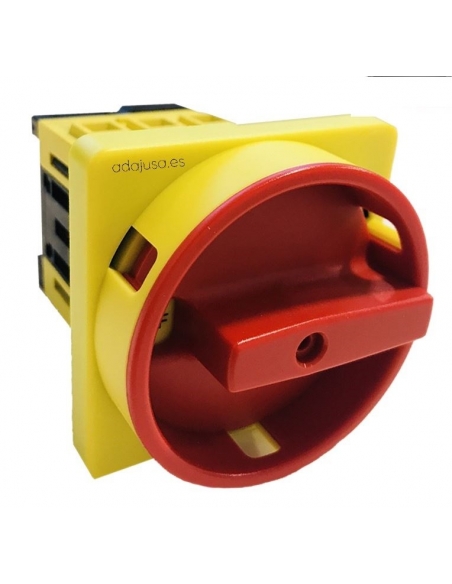

Interrupteur sectionneur 3 pôles 50A complète 67x67 jaune rouge série SE - Giovenzana

Interrupteur sectionneur

Cette série de commutateurs rotatifs a été fabriquée conformément aux normes européennes et internationales les plus strictes (IEC/EN 60947-3, UL508), ce qui leur permet de répondre à toutes les exigences de sécurité.

Montage sur panneau (montage à l'arrière), degré de protection IP-20 sur les bornes, contacts autonettoyants et marquage laser indélébile. Boîtier en matériau auto-extinguible UL94 VO.

Cet interrupteur triphasé convient aux moteurs triphasés jusqu'à 11kw connectés à 230Vac ou 22kw connectés à 400Vac.

• Interrupteur triphasé : SE630003R
• Commande avant : 050/0001

Caractéristiques :

• Marque : Giovenzana.
• Référence du fournisseur : SE800003R.
• nombre de pôles : 3.
• Tension nominale Ue : 690V.
• Courant thermique nominal ith : 63A.
• Courant nominal Ie (AC21A) : 63A.
• Courant nominal Ie (AC22A) : 63A.
• Courant nominal Ie (AC23A) : 50A.
• Courant nominal Ie (AC3) : 40A.
• Pouvoir de coupure nominal : 10kA.
• Contacts : Double interruption de l'ouverture lente.
• Nombre d'opérations / heures : 120.
• Durabilité mécanique : 100.000 opérations.
• Angle de fonctionnement : 90º.
• Montage encastré.
• Degré de protection :
  • Commandes de type 1-4-4-4X : IP-65.
  • Bornes : IP-20.
• Normes : CE ; IEC60947 ; IEC60204 ; UL508 CSA 22.2 Nº14

Tableau des intensités et des pouvoirs d'utilisation :

• Catégorie d'utilisation AC-21A : 63A.
• Catégorie d'utilisation AC-22A : 63A.
• Utilisez la catégorie AC-23A :
• Moteurs standard triphasés 230Vac : 50A - 15kW.
• Moteurs triphasés 400Vac standard : 50A - 30kW.
• Catégorie d'utilisation AC-3 :
• Moteurs standard triphasés 230Vac : 40A - 11kW.
• Moteurs triphasés standard 400VAc : 40A - 22kW.

Dimensions :

Montage :

Comme éléments supplémentaires, nous pouvons ajouter les références suivantes :

• borne de protection tripolaire (2 pièces) : GI20900003
