Patin palmes taille 35 - Hiwin

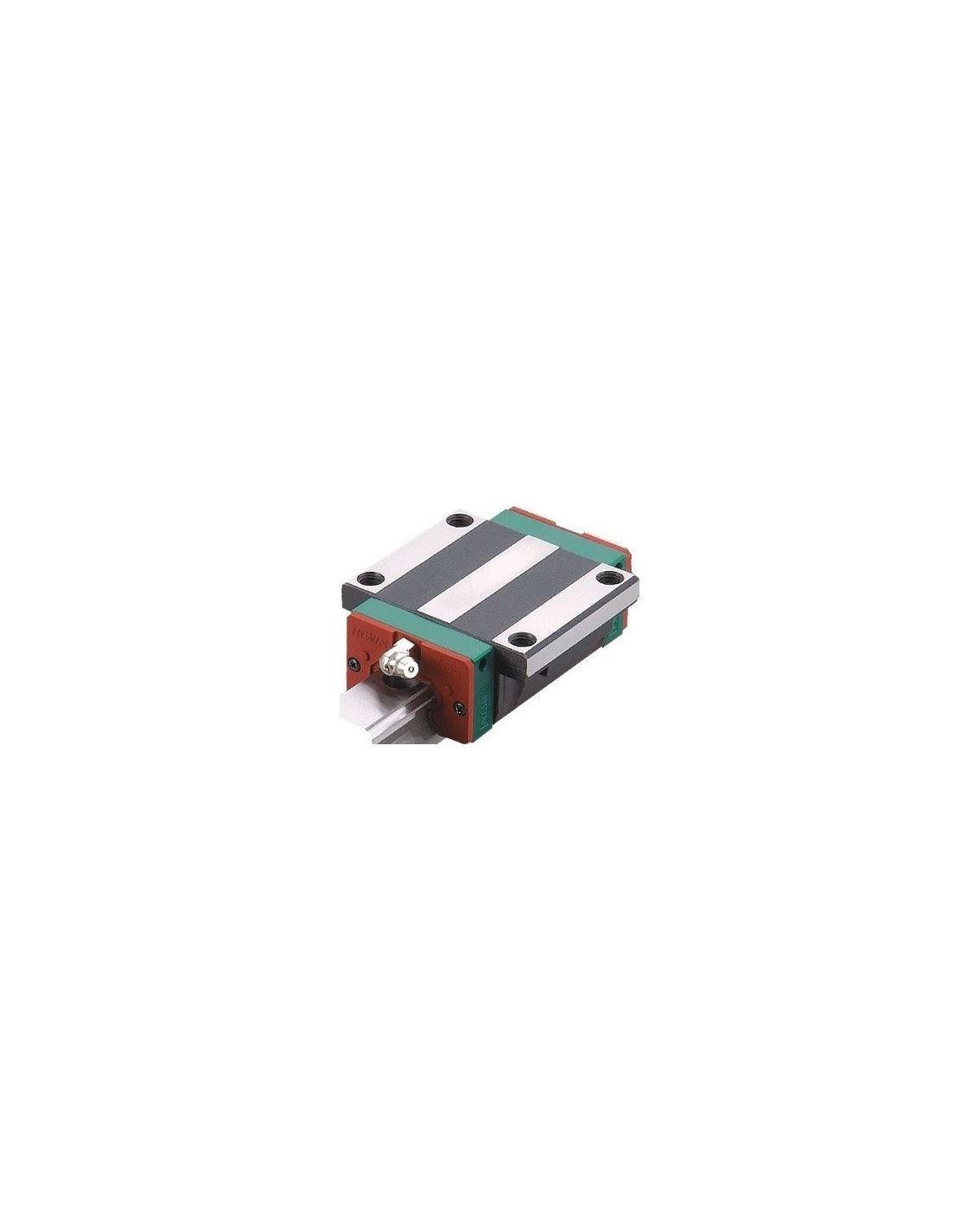

Les patins de précision à billes HIWIN, de forme carrée et de taille 35, permettent une grande précision de positionnement avec une très faible résistance au roulement. Fabriqués avec quatre pistes à 45°, ils peuvent supporter des charges dans toutes les directions. Capacité de charge très élevée et longue durée de vie, permettant des mouvements de haute précision sans produire d'effets de collage ou de glissement. Grâce à leur faible coefficient de frottement, ils permettent une grande vitesse de mouvement.


Ils sont fournis avec un graisseur pour faciliter l'entretien. Seule une lubrification minimale est nécessaire. Elles sont fournies avec un système d'étanchéité composé de joints avant et inférieur pour empêcher l'entrée de substances étrangères, telles que des particules de poussière, des copeaux ou tout autre élément, dans les chemins de billes de la glissière.

Elles peuvent être installées dans n'importe quelle position, et la fixation se fait au moyen de trous filetés sur le corps de la glissière, ou de trous traversants sur le corps de la glissière.

Les glissières HIWIN taille 35 avec bride (ailettes) sont disponibles avec une précision C et une précharge Z0, ou avec une précision H et une précharge ZA.





La série HG est recommandée pour : Meuleuses, fraiseuses et perceuses, tours, centres d'usinage, bois

Précharge Z0 : Précharge légère 0 - 0,02 Cdyn. Direction de charge constante, faible vibration, moins de précision requise

Fabricant : HIWIN

Référence du fabricant :
- HGW35-CCC (patin à bride, charge élevée ; montage du patin par le haut ou par le bas ; précharge Z0 ; précision C)
- HGW35-CCH (patin à bride, charge élevée ; montage du patin par le haut ou par le bas ; précharge Z0 ; précision H)
- HGW35-CCZAH (patin à bride, charge élevée ; montage du patin par le haut ou par le bas ; précharge ZA ; précision H)
- HGW35-HCC (patin à bride, charge super élevée ; montage du patin par le haut ou le bas ; précharge Z0 ; précision C)
- HGW35-HCH (patin à bride, charge super élevée ; montage du patin par le haut ou le bas ; précharge Z0 ; précision H)
- HGW35-HCZAH (patin à bride, charge super élevée ; montage du patin par le haut ou le bas ; précharge ZA ; précision H)

Dimensions :

• W : 100
• B : 82
• B1 : 9.0
• C : 62
• L1 : CC - 80.0 / HC 105.8
• L : CC - 112.4 / HC 138.2
• K1 : CC - 14,60 / HC 27,50
• K2 : 7.00
• M : M10
• G : 12.0
• T : 10.1
• T1 : 18.0
• T2 : 13.0
• H2 : 9.00
• H3 : 12.6
• Capacités de charge (N)
  • Cdyn : CC - 49520 / HC 60210
  • C0 : CC - 69160 / HC 91630
• Poids : CC - 1,56 / HC 2,06 kg

Pour d'autres dimensions ou exécutions, veuillez nous consulter.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes "
