Patin palmes taille 20 - Hiwin

52,19 € TTC

43,49 € HT

Patin ensembles de guidages et de roulements à billes linéaires avec bride (ailettes) HIWIN taille 20. Conçus spécifiquement pour les systèmes de positionnement linéaire, dans des applications telles que les fraiseuses, les tours, les systèmes de transport de haute précision, etc. .... Cette série de glissières HIWIN se compose de quatre chemins de roulement disposés à 45°, ce qui permet de supporter des charges dans n'importe quelle direction.

Les références disponibles (sélectionnables dans le menu déroulant) sont les suivantes :

  • HGW20CCC. Charge élevée, précision standard et légère précharge.
  • HGW20CCH. Charge élevée, haute précision et légère précharge.
  • HGW20HCC. Charge très élevée, précision standard et précharge légère.
  • HGW20CAZAH. Charge élevée, haute précision et précharge moyenne

Numéro de pièce : HGW20xxx

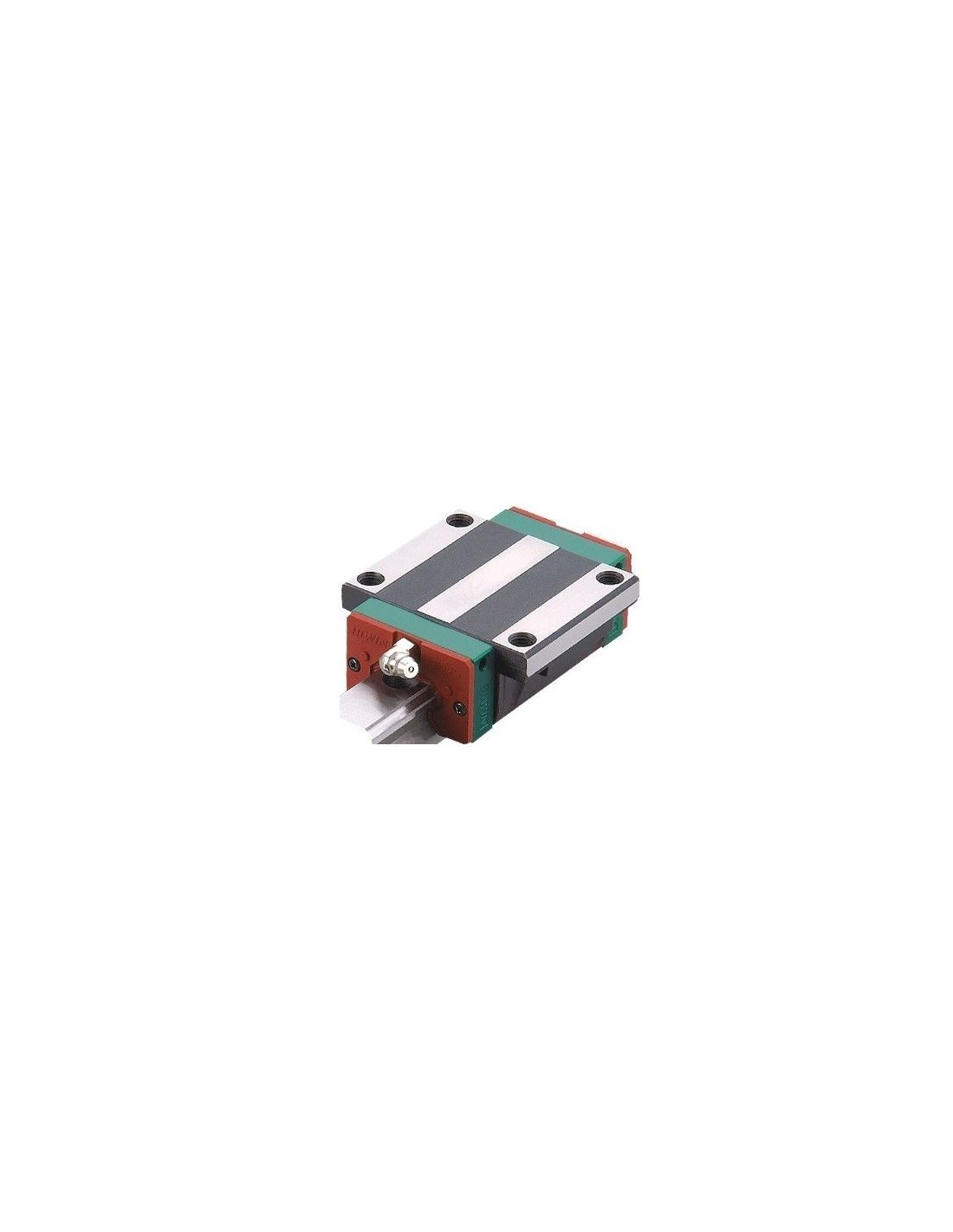

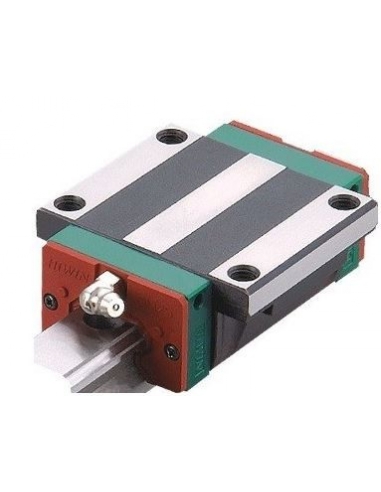

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Précharge de précision

Pas encore de questions, laissez les premières !
Confidentialité
Expéditions
Retour


Patins HIWIN avec brides (ailettes), taille 20 avec précision C ou H et précharge Z0 ou ZA.




La série HG est recommandée pour : Meuleuses, fraiseuses et perceuses, tours, centres d'usinage, travail du bois

Précharge Z0 : Précharge légère 0 - 0,02 Cdyn. Direction de charge constante, faibles vibrations, précision moindre requise

Précharge ZA : Précharge moyenne 0,05 - 0,07 Cdyn. Grande précision requise

Fabricant : HIWIN

Référence du fabricant :
- HGW20-CCC (patin à bride, charge élevée ; montage sur patin par le haut ou par le bas ; précharge Z0 ; précision C)
- HGW20-CCH (patin à bride, charge élevée ; montage sur patin par le haut ou par le bas ; précharge Z0 ; précision H)
- HGW20-HCC (patin à bride, charge super élevée ; montage du patin par le haut ou le bas ; précharge Z0 ; précision C)
- HGW20-HCZAH (patin à bride, charge super élevée ; montage du patin par le haut ou le bas ; précharge ZA ; précision H)

Dimensions :

  • W : 63
  • B : 53
  • B1 : 5.0
  • C : 40
  • L1 : CC - 50.5 / HC 65.2
  • L : CC - 77.5 / HC 92.2
  • K1 : CC - 10,25 / HC 17,60
  • K2 : 6.00
  • M : M6
  • G : 12.0
  • T : 8.0
  • T1 : 10.0
  • T2 : 9.5
  • H2 : 6.00
  • H3 : 6.0
  • Capacités de charge (N)
    • Cdyn : CC - 17750 / HC 21180
    • C0 : CC - 27760 / HC 35900
  • Poids : CC - 0,40 / HC 0,52 kg


Pour d'autres dimensions ou exécutions, veuillez nous consulter.

Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes "
