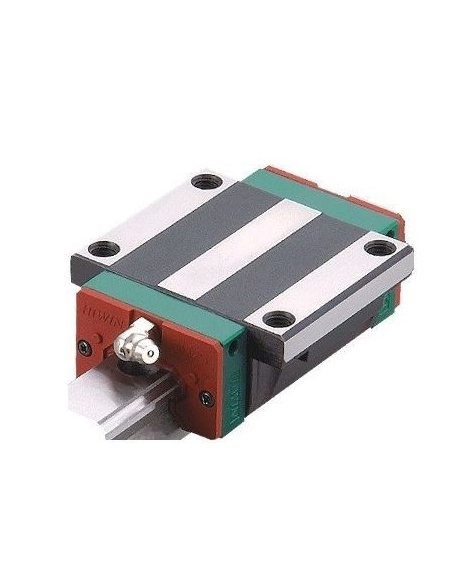

Palmes Patin taille 15 - Hiwin

Les patins à billes de précision HIWIN , de forme carrée et de taille 15, permettent une précision de positionnement élevée avec une très faible résistance au roulement. Fabriqués avec 4 circuits roulants disposés à 45º, ils peuvent supporter des charges provenant de n'importe quelle direction. Très grande capacité de charge et longue durée de vie, permettant des mouvements de haute précision sans produire d'effets vibratoires (stick-slip). Grâce à son faible coefficient de frottement, il permet des vitesses de déplacement élevées.


Ils sont fournis avec un graisseur pour faciliter les travaux d'entretien. Ils ne nécessitent qu’une lubrification minimale. Il est fourni avec un système d'étanchéité composé de joints avant et inférieurs pour empêcher l'entrée de substances étrangères, telles que des particules de poussière, des éclats ou tout autre élément, dans les trajectoires des balles de skate.

Ils peuvent être installés dans n'importe quelle position, et se fixent à l'aide de trous filetés sur le corps du patin, ou de trous traversants sur le corps du patin.

Les patins bride HIWIN taille 25 (ailettes) sont disponibles avec une précision C et une précharge Z0, ou une précision H et une précharge ZA.

Série HG recommandée pour : Rectifieuses, fraiseuses et perceuses, tours, centres d'usinage, bois

Précharge Z0 : Précharge légère 0 – 0,02 Cdyn. Direction de charge constante, faibles vibrations, précision moindre requise

Fabricant : HIWIN

Référence fabricant :

- HGW25-CCC (patin à bride, charge élevée ; montage du patin par le dessus ou par le dessous ; précharge Z0 ; précision C)
- HGW25-HCC (patin à bride, charge très élevée ; montage du patin par le haut ou par le bas ; précharge Z0 ; précision C)
- HGW25-CCZAH (patin à bride, charge élevée ; montage du patin par le haut ou par le bas ; précharge ZA ; précision H)

Dimensions:

• W: 47
• B: 38
• B1 : 4,5
• C: 30
• L1 : 39,4
• L: 61,4
• K1 : 8,00
• K2 : 4,85
• M: 5
• G: 5.3
• T: 6.0
• T1 : 8,9
• T2 : 7,0
• H2 : 3,95
• H3 : 3,7
• Capacités de charge (N)
  • Cdyn: 11380
  • C0: 16970
• Poids : 0,17 kg

Pour d'autres dimensions ou exécutions, veuillez nous consulter.

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".
