Roue tendeur pour chaine diamètre 16mm 20 dents 06B C 10 - INA

31,27 € TTC

25,84 € HT

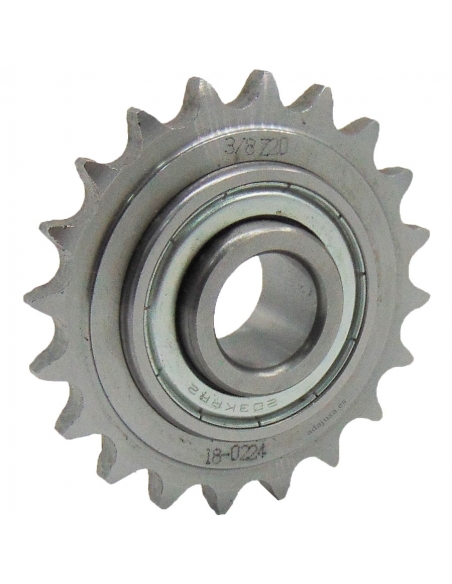

Galet tendeur avec roulement à billes pour chaîne en acier fritté (C 10). Diamètre 16 mm et 20 dents. Valable pour les chaînes normales et les chaînes à rouleaux .

Référence : KSR 16.L0.06.10.20.08



Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !
Confidentialité
Expéditions
Retour


Les roues ou pignons tendeurs chaînes INA sont chaînes chaînes Ils servent à compenser l'allongement des chaînes , qui se produisent tout au long de leur durée de vie en raison de leur propre fonctionnement, améliorent le bon fonctionnement et augmentent les performances du système sous des charges et des vitesses élevées.

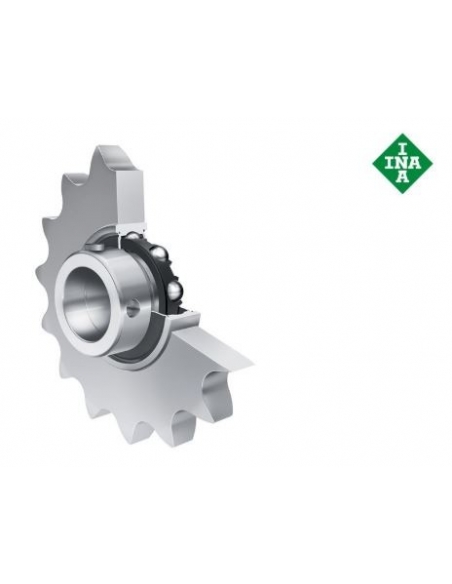

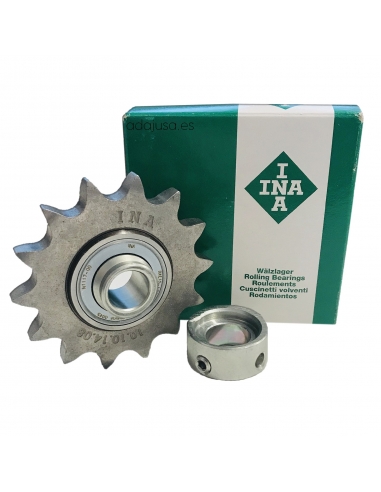

Les unités sont livrées prêtes à être montées, elles se composent d'une roue chaîne et d'un roulement à billes rigide déjà assemblés. Les tendeurs de chaînes sont en acier fritté à haute résistance. Comme la bague intérieure du roulement à billes à gorge profonde est prolongée des deux côtés, aucune bague d'espacement supplémentaire n'est nécessaire.

La bague intérieure est fixée sur l'arbre par une bague de blocage excentrique. Le trou de cette série a une tolérance positive. De cette manière, des arbres non usinés jusqu'à la tolérance ISO h9 peuvent être utilisés sous des charges et des vitesses moyennes.

Fabricant: INA

Référence : KSR 16.L0.06.10.20.08

Dimensions du pignon de profil

dimensions du pignon avant

Dimensions:

  • Diamètre Moyeu (d) : 16,2 mm Tolérance : +0,1/0
  • Diamètre pointe ( Dk) : 65 mm
  • Largeur tendeur (B 1) : 18,3 mm
  • Largeur de l'anneau extérieur (C) : 12 mm
  • Epaisseur du tenseur (C 1) : 5,2 mm.
  • Largeur chanfrein (C 2) : 0,8 mm.
  • Diamètre extérieur (D) : 40 mm.
  • Diamètre primitif (D 0) : 60,9 mm.
  • Diamètre extérieur du tendeur (d 3) : 37,3 mm.
  • Cotes sur plats (W) : 3 mm
  • Denté (p) : 06B
  • Nombre de dents (Z) : 20
  • Poids : 0,13 kg.
  • Dureté HB 50+/-10

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
