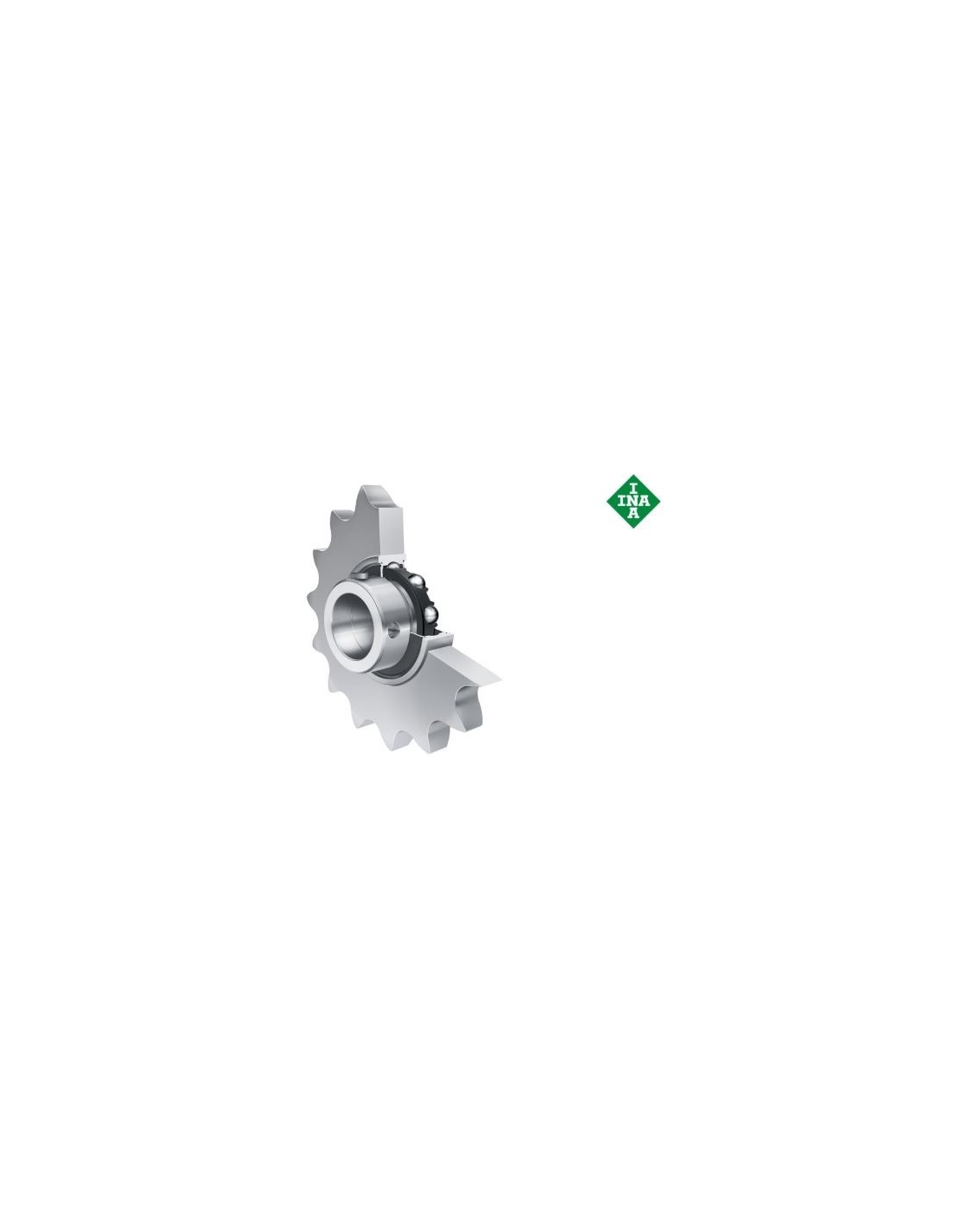

Pignon de tension pour chaîne de diamètre 15mm 14 dents 10B C 10 - INA

39,77 € TTC

33,14 € HT

Pignon de tension avec roulement à billes pour chaîne en acier fritté (C 10). Diamètre 15mm et 14 dents. Convient aux pignons de chaînes à rouleaux chaînes et chaînes.

Référence : KSR 15.B0.10.10.10.14.08



L'image est représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées

Pas encore de questions, laissez les premières !
Confidentialité
Expéditions
Retour


Les roues de tension ou pignons pour chaînes INA sont des unités de guidage et d'orientation pour chaînes et conviennent aux convoyeurs normaux et à rouleaux chaînes. Ils servent à compenser l'allongement du site chaînes, qui se produit au cours de la vie utile en raison du fonctionnement, à améliorer la souplesse de fonctionnement et à accroître les performances du système en cas de charges et de vitesses élevées.

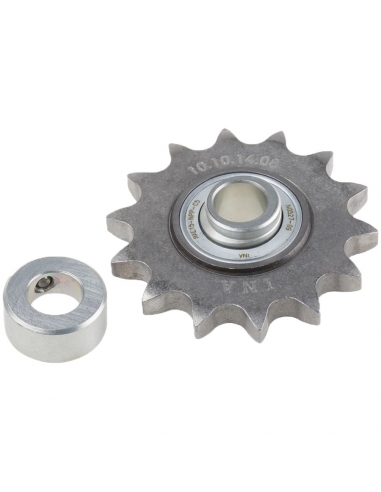

Les unités sont fournies prêtes à être installées et comprennent roue pour la chaîne et les roulements à billes à gorge profonde déjà montés. Les pignons du site chaînes sont fabriqués en acier fritté à haute résistance. Comme la bague intérieure du roulement à billes à gorge profonde est prolongée des deux côtés, aucune bague d'écartement supplémentaire n'est nécessaire.

La bague intérieure est fixée sur l'arbre au moyen d'un collier de verrouillage excentrique. L'alésage de cette série a une tolérance positive. Cela signifie que les arbres non usinés jusqu'à la tolérance ISO h9 peuvent être utilisés sous des charges et des vitesses moyennes.

Fabricant : INA
Référence : KSR 15.B0.10.10.14.08

Dimensiones rueda dentada perfil

Dimensiones rueda dentada frente

Dimensions :

  • d : 15 mm Tolérance : +0,018/0
  • Dk : 78 mm.
  • B1 : 28,3 mm
  • C : 12 mm
  • C1 : 8,7 mm.
  • C2 : 1,3 mm.
  • D : 40 mm.
  • D0 : 71,3 mm.
  • d3 max : 28,4 mm.
  • p : 5/8" x 3/8" ISO 10B
  • W : M6x0,75. Filetage de la vis de réglage. Pour une clé de 3 mm
  • Z : 14 (nombre de dents).
  • Poids : 0,26 kg.
  • Dureté HB 50+/-10

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
