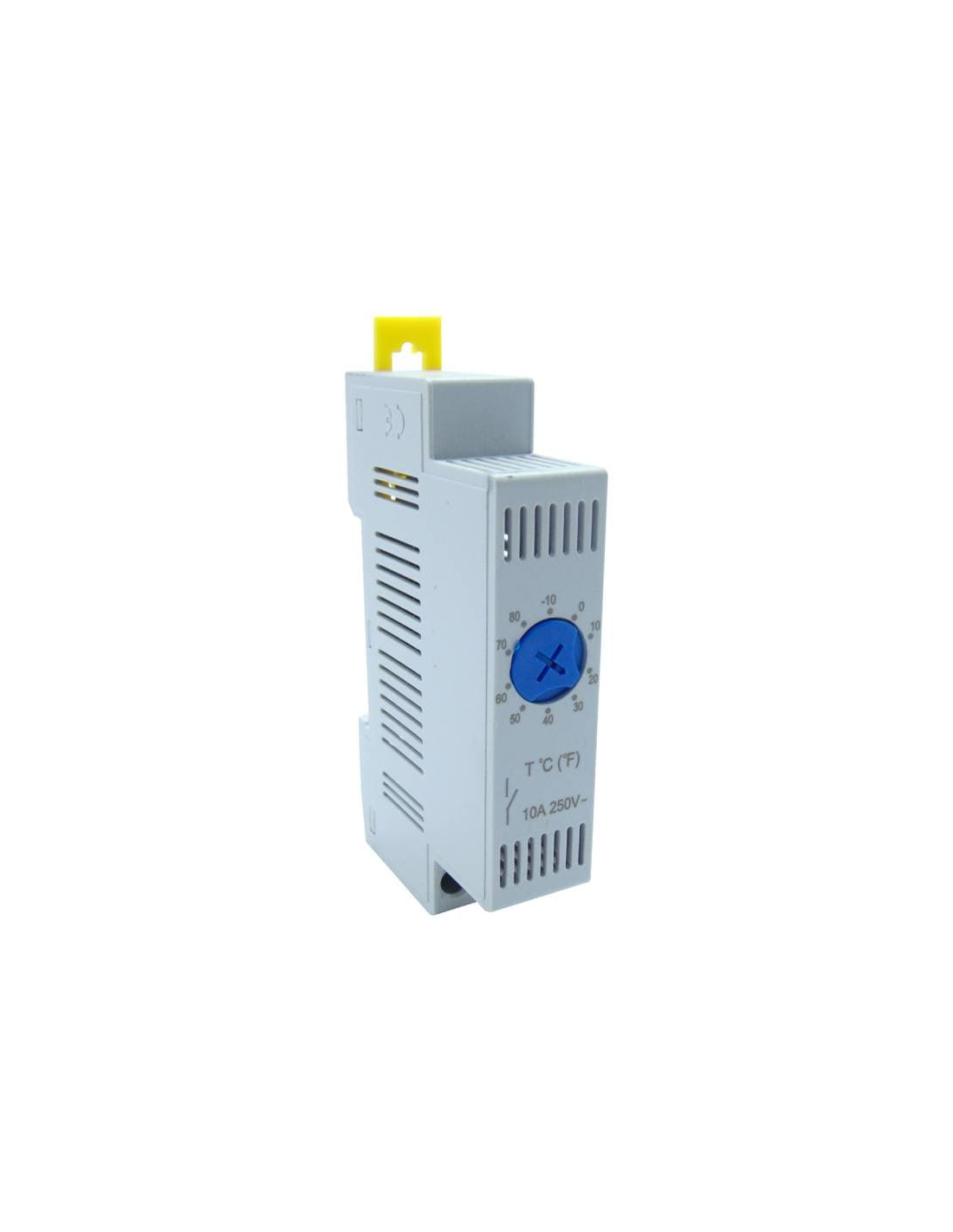

Thermostat simple et compact pour le contrôle de la température dans les armoires électriques ou environnements similaires, avec un contact ouvert. Régulation de température analogique et élément capteur de type bimétallique. Le contact se ferme lorsque la température réglée est dépassée. L'utilisation habituelle est de contrôler les éléments de ventilation, de refroidissement ou d'alarme.
Fabriqué en matière plastique ABS, de taille très compacte et très facile à installer sur rail DIN (module 1 largeur).
Ce type d'élément doit être situé dans la zone supérieure de l'armoire électrique, à la plus grande distance possible des éléments chauffants ou d'autres éléments générateurs de chaleur. Les orifices de ventilation du thermostat ne doivent pas être obstrués.
Faites particulièrement attention à la puissance de la charge à connecter au thermostat, elle ne doit jamais être dépassée, le thermostat se détériorera irrémédiablement à cause d'une surcharge, installez les dispositifs de protection appropriés, et si vous devez utiliser des charges dépassant celles qu'il peut supporter .le contact de sortie du thermostat, installer des relais ou contacteurs adaptés à la charge à connecter.
Caractéristiques techniques:
- Fabricant/Fournisseur : OMU/Mixvil
- Référence : TH1M
- Type de contact : 1 ouvert NON
- Capacité de commutation maximale 250VAC, 10 (2)A / 120VAC, 15 (2)A
- Courant d'entrée maximum : AC 16 A (max. 10 secondes)
- Plage de régulation de température : 0º ~ 60ºC
- Sensibilité de commutation : +/- 5°C
- Couleur du contrôleur : bleu
- Type de capteur : bimétallique
- Type de contact : action immédiate
- Durée de vie : >100 000 cycles.
- Raccordement électrique : borne bipolaire par vis
- Matériau : plastique conforme à la norme UL94 V-0
- Montage : rail DIN 35 mm, EN 60715
- Position de montage : quelconque
- Température de fonctionnement : -20°C à +80°C
- Humidité de fonctionnement : max. 90 % HR (sans condensation)
- Dimensions: 83x48x17mm
- Poids : 40g
- Degré de protection : IP-20
(*) Lors du raccordement avec un câble torsadé, utiliser une borne tubulaire . Les contacts de l'élément bimétallique sont soumis aux influences environnementales, la résistance de contact peut donc varier. Cela peut entraîner une chute de tension et/ou un échauffement des contacts.
Diagramme de connexion:
Exemple de connexion :
Dimensions:
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
