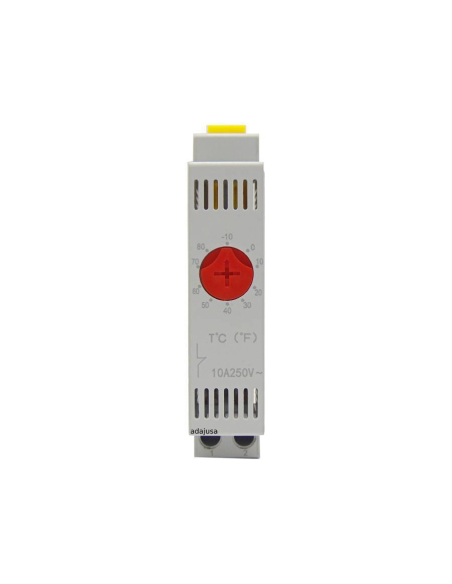

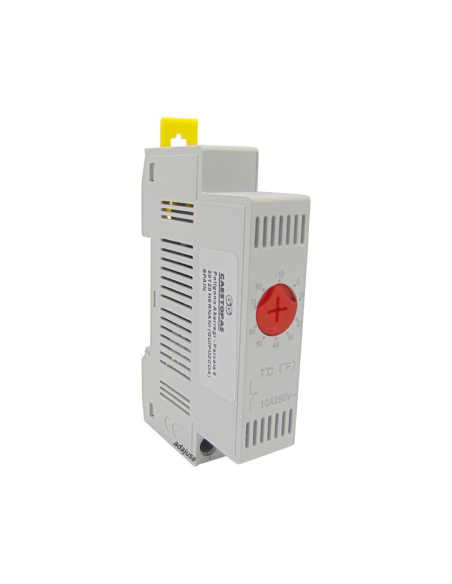

Thermostat compact pour le contrôle de la température avec un contact fermé. Convient pour la commande d'appareils de chauffage.
Le contact s'ouvre lorsque la température réglée sur le thermostat est dépassée. Contrôle analogique de la température et élément capteur bimétallique.
Fabriqué en matière plastique selon la norme UL94V et montage sur rail DIN.
Caractéristiques techniques :
- Fabricant : Gaestopas
- Référence : GTHT
- Type de contact : fermé NC (bouton rouge)
- Température de régulation : 0º à 60ºC ± 5ºC
- Sonde : thermostatique bimétallique
- Classe de contact : contact d'échappement
- Durée de vie : >100.000 cycles
- Puissance de commutation maximale : 250VAC, 10(2)A / 120VAC, 15(2)A / DC 30W (24VDC à 72VDC)
- Courant de commutation maximal : AC 16 A pendant 10 secondes
- Connexion : borne à 2 pôles, couple de serrage 0.5Nm max. : fil plein 2.5mm2 (AWG 14), fil multibrins(*) 1.5mm2 (AWG 16)

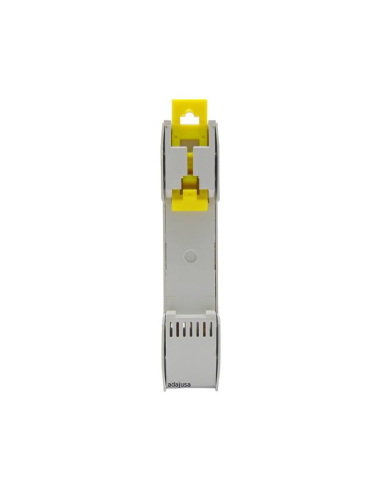

- Montage : rail DIN 35mm, EN 60715
- Boîtier : Plastique selon UL94 V-0, gris clair
- Dimensions : 84 x 48,8 x 17,5mm
- Poids : environ 40gr
- Position de montage : Variable
- Température de fonctionnement/stockage : -45 à +80°C (-45 à +80°C) (-49 à +176°F)
- Humidité (s/a) : Max. 90% RH (sans condensation)
- Degré de protection : IP20
(*) En cas de connexion avec un câble toronné, utiliser la borne tubulaire. Les contacts de l'élément bimétallique sont soumis à des influences environnementales, de sorte que la résistance de contact peut varier. Cela peut entraîner une chute de tension et/ou un échauffement des contacts.
Schéma de connexion :
Exemple de connexion :
Dimensions :
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
