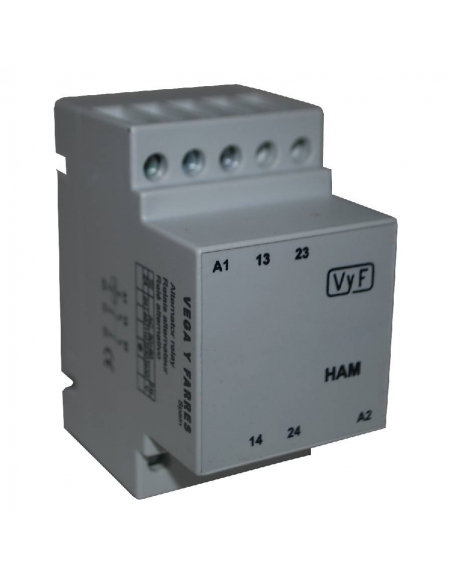

Relais alternatif pour le contrôle de 2 pompes à mode alternatif de fabrication européenne. Tension de fonctionnement 230 Vca et sortie via 2 contacts libres de potentiel pour la commande du contacteur ou le circuit de démarrage de la pompe.
Caractéristiques:
- Fabricant/fournisseur : Euromatel
- Réf : HAM-230
Mode de fonctionnement:
Lorsque le relais alternatif reçoit une tension entre les bornes A1 et A2, l'un des contacts de sortie se ferme, donnant un signal au contacteur de la pompe ou du compresseur, ou à son démarreur pour le démarrage de la pompe ou du compresseur. Lorsque le signal entre les bornes A1 et A2 disparaît, le contact de sortie s'ouvre, arrêtant le fonctionnement de la pompe ou du compresseur. Lorsque la tension est à nouveau reçue entre les bornes A1 et A2, l'autre des contacts se ferme, donnant un signal au contacteur de la deuxième pompe ou compresseur, ou à son démarreur pour le démarrage.
Le démarrage des pompes ou des compresseurs s'effectue alternativement, l'un ou l'autre, à chaque fois que les bornes A1 et A2 du relais alternatif sont alimentées.
Un montage alternatif et additif peut également être réalisé, avec lequel l'une des pompes ou compresseurs démarre et la seconde pompe ou compresseur démarre lorsque cela est nécessaire au moyen d'un pressostat, en maintenant les deux en fonctionnement. Lorsque les pompes ou les compresseurs sont redémarrés, l'autre pompe ou compresseur démarre en premier puis, selon le circuit de commande, le second démarre.
Schéma de câblage du relais :
chronogramme
Exemples de montage :
Circuit auxiliaire de commande alternatif :
Circuit de commande auxiliaire alternatif et addictif.
