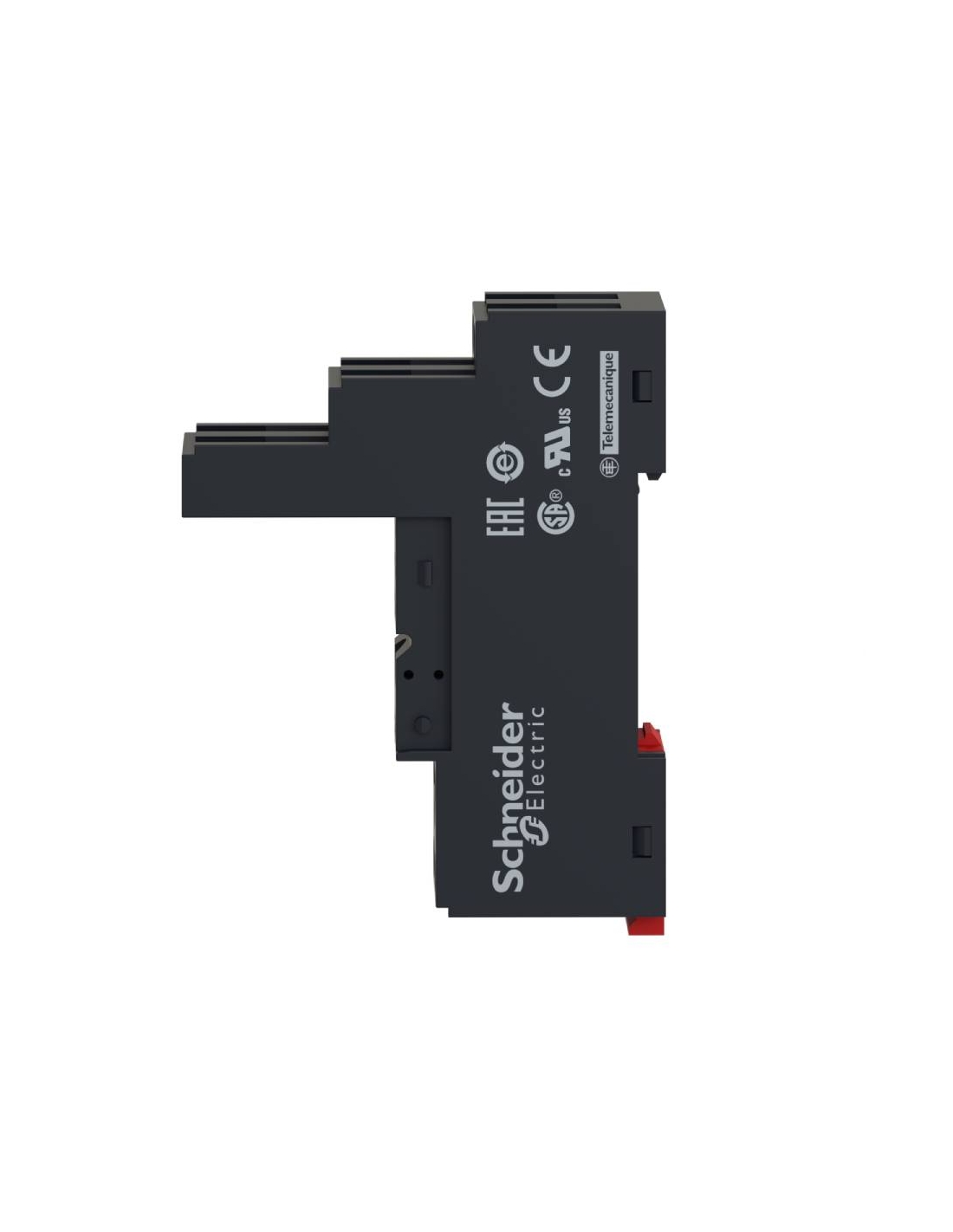

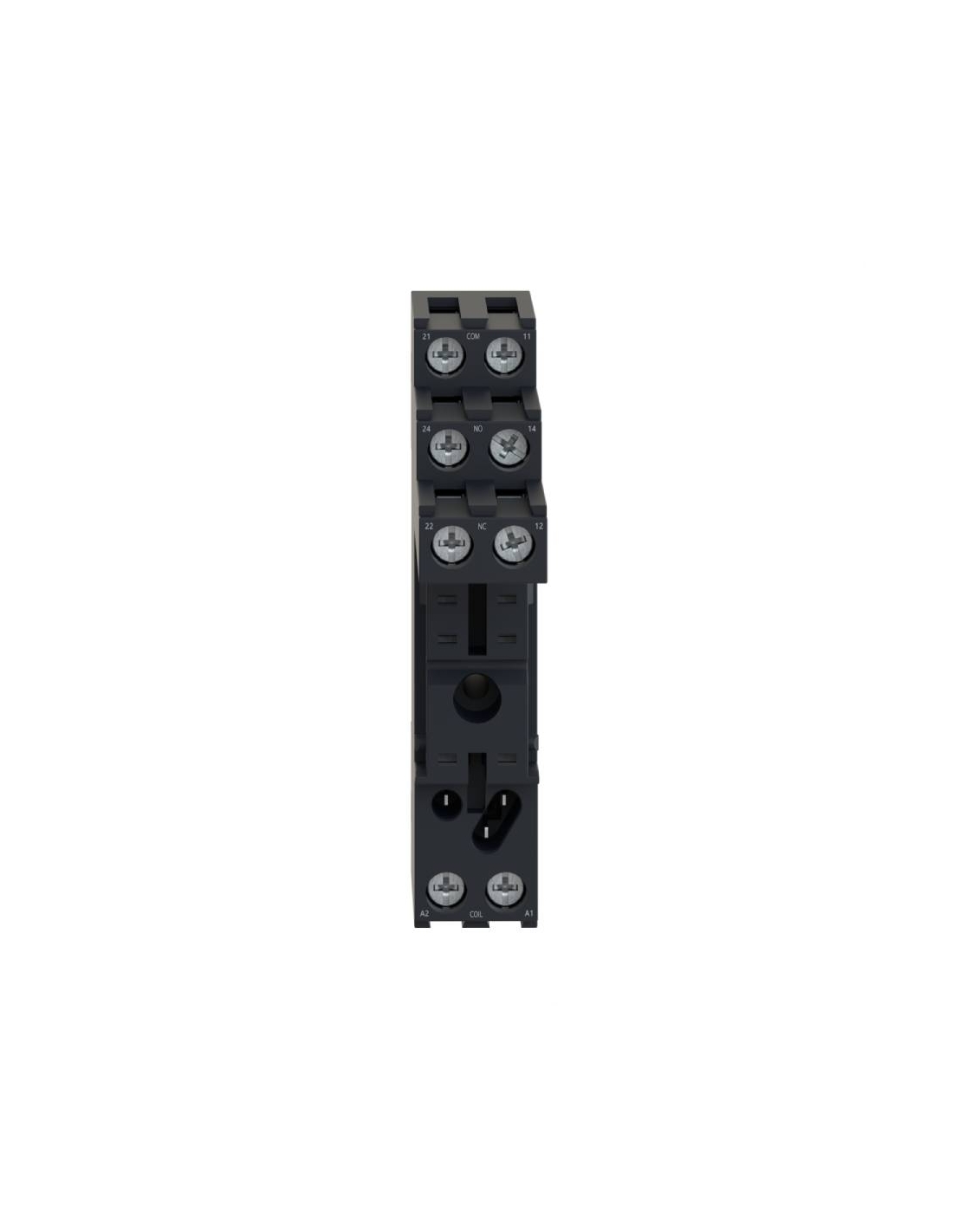

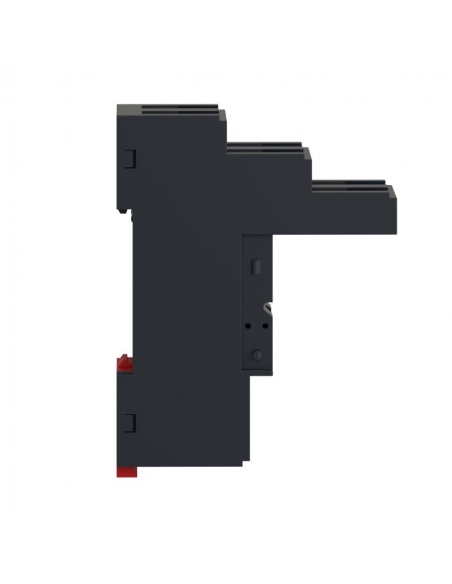

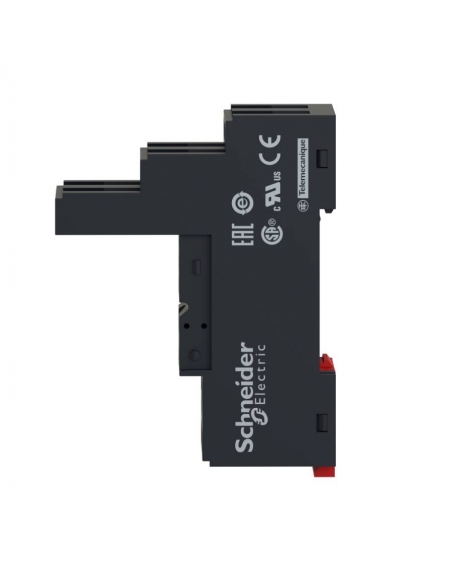

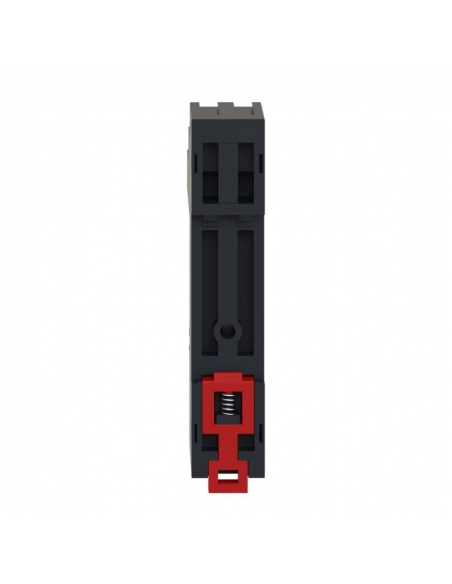

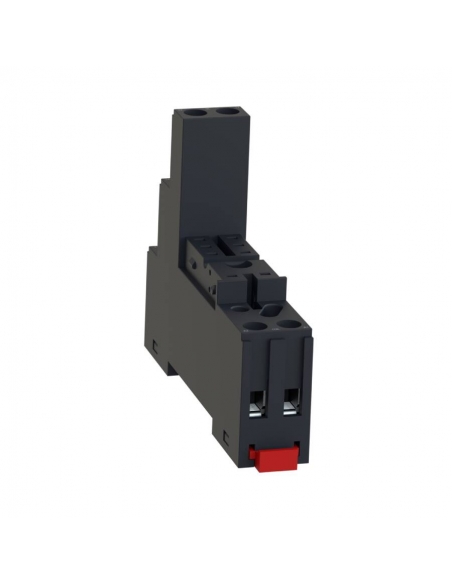

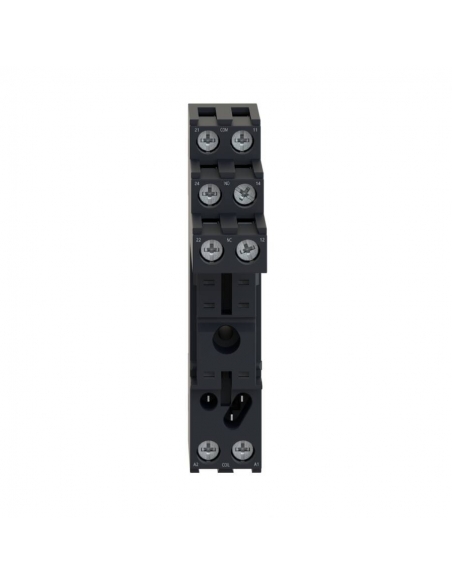

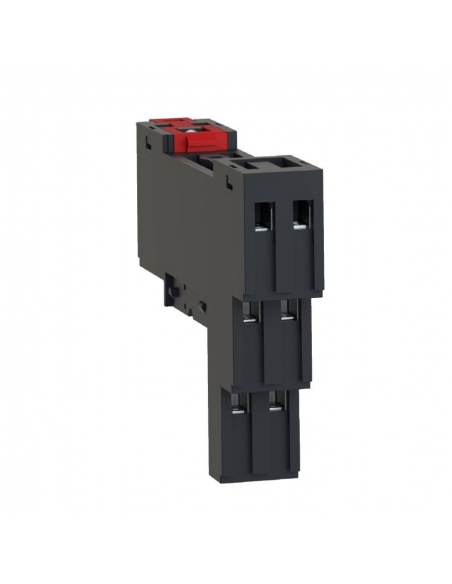

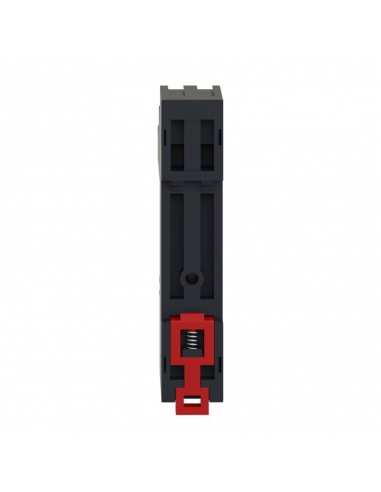

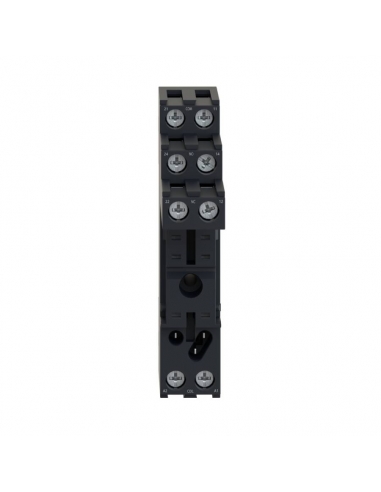

Socle pour relais 2 contacts SERIE RSB - SCHNEIDER

5,63 € TTC

4,65 € HT

Base pour relais avec 2 contacts, chacun avec 10 A, broche plate et 8 broches pour relais SCHNEIDER RSB1A160XX et RSB2A080XX. Montage sur rail DIN 35 mm ou montage sur panneau.

Référence : RSZE1S48M






Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Rupture de stock

Pas encore de questions, laissez les premières !


Embase pour relais 2 contacts , pour montage sur rail DIN au moyen d'un clip ou montage sur panneau au moyen d'une vis. Forme de broche plate Connexion par connecteur à vis.

Le modèle SZE1S48M est une embase à deux contacts de 10 A chacun.


Compatible avec les relais de la série SCHNEIDER RBS-HARMONY RSB1A160XX avec 1 contact (16A) et RSB2A080XX avec 2 contacts (8A)


Caractéristiques techniques:

  • Fabricant: SCHNEIDER
  • Référence : RSZE1S48M
  • SÉRIE RSB - HARMONIE
  • Capacité de maintien : 1 contact / 2 contacts
  • Courant thermique conventionnel : 10A (*)
  • Tension de fonctionnement nominale : < 250V
  • Température ambiante : -25 à +85 o C
  • Degré de protection : IP20 se conformer à EN/IEC 60529
  • Tension diélectrique : 2500V
  • Connexion vissée
  • Compatibilité des relais SCHNEIDER série RSB-HARMONY 1 contact / 2 contacts

(*) RSZE1S48M est une fiche à deux bornes de 10 A chacune.


Dimensions (mm/po) :



NOTA : La base ne comprend aucun des accessoires (1), (2), (3), (4) indiqués dans le schéma précédent.

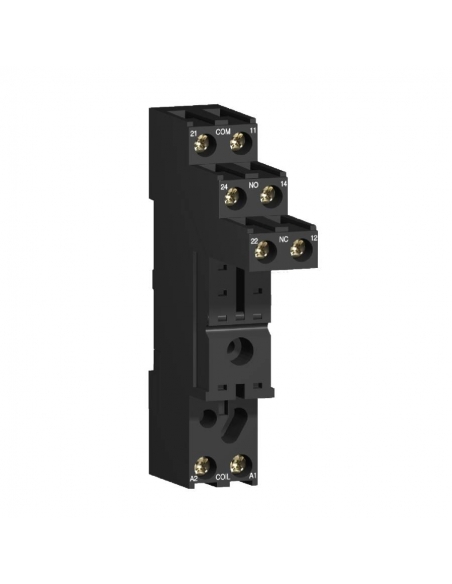

(1) Les bornes 11 et 21, 14 et 24, et 12 et 22 doivent être connectées pour les modèles RSB2A080XX à 2 broches.
Si les bornes de base RSZE1S48M sont connectées, le relais RSB1A160XX peut être utilisé jusqu'à 16A.


REMARQUE : Pour l'entrée CC, A1 doit être +, sinon cela provoquera un court-circuit du module de protection.




Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, il doit être installé par du personnel qualifié conformément à la réglementation en vigueur sur le lieu d'installation.
