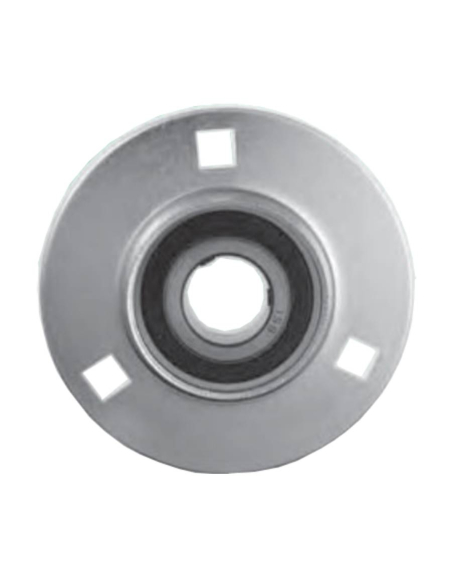

Support rond en tôle emboutie avec roulement SA204-2RS arbre de 20mm - ISB

7,88 € TTC

6,51 € HT

Boîtier rond en tôle emboutie avec insert de roulement excentrique, pour arbre de diamètre 20mm. Boîtier à alignement automatique avec roulement à billes à une rangée, collet unilatéral et fixation par bague excentrique, en acier avec deux bouchons en caoutchouc (2RS) pour l'étanchéité. Permet de compenser le désalignement


Référence : BPF-20 + SA204-2RS




Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.


Support de bride ronde auto-alignant réalisé en deux pièces de tôle d'acier emboutie, avec roulement à insertion d'arbre de Ø20mm. Capacité de charge élevée.


Insert de roulement à billes à une rangée, collet unilatéral et collet excentrique, en acier et scellé avec deux capuchons d'étanchéité en caoutchouc (2RS ) pour l'étanchéité des deux côtés. Ces roulements sont libres d'osciller dans le chemin de roulement du logement, cette oscillation permet un auto-alignement dans le bossage d'arrêt du logement et compense tout désalignement et élimine, autant que possible, les contraintes indésirables entre l'arbre et le logement. Le roulement est fixé à l'arbre au moyen d'une bague excentrique avec deux vis hexagonales allen décalées de 120°. Montage et démontage faciles.

Le domaine d'application de ces paliers est celui des applications industrielles et générales avec des charges normales, des vitesses de rotation faibles à moyennes.

L'étanchéité du roulement est assurée par un joint composé d'une plaque d'acier de protection et d'un joint en caoutchouc. Le roulement est équipé d'un joint de chaque côté. Ce système de protection empêche la fuite des graisses et les éventuelles infiltrations de contaminants, ce qui est particulièrement indiqué en présence d'agents externes très agressifs, de poussières, de liquides ou lorsque la machine travaille à l'extérieur.

Inclus dans l'étendue de la fourniture :

  • Support en tôle emboutie : BPF-20
  • Insert (roulement) : SA204-2RS



NOTE: Fourni non assemblé



Dimensions :




  • d : 20 mm
  • a : 90 mm
  • e : 71,5 mm
  • m : 16 mm
  • s : 9 mm
  • t : 4 mm
  • Taille du boulon : M8
  • B1 : 31 mm
  • n : 7,5 mm
  • Poids : 0,33 kg




Matériel à usage industriel, doit être installé par du personnel qualifié, conformément aux réglementations en vigueur sur le lieu d'installation.
