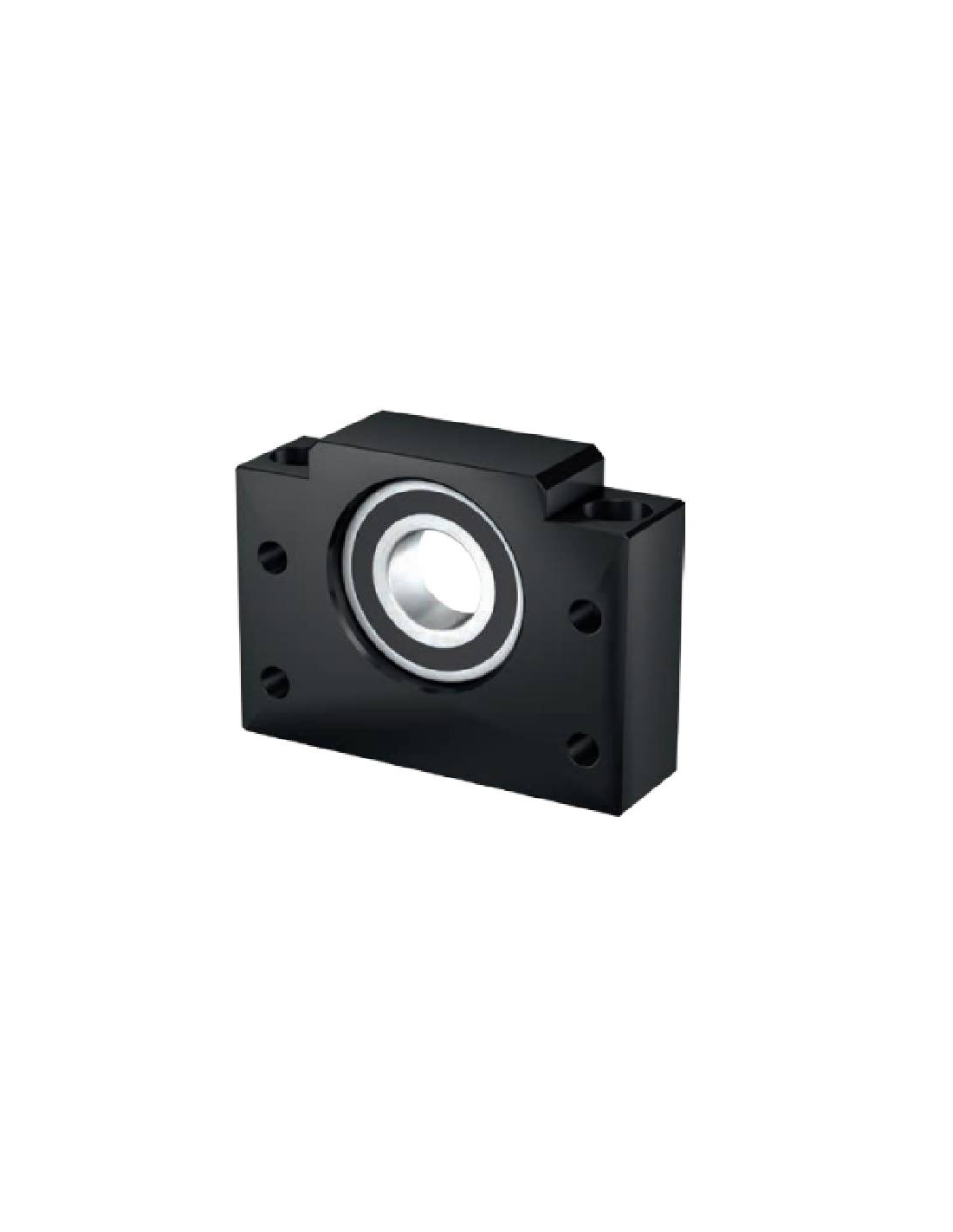

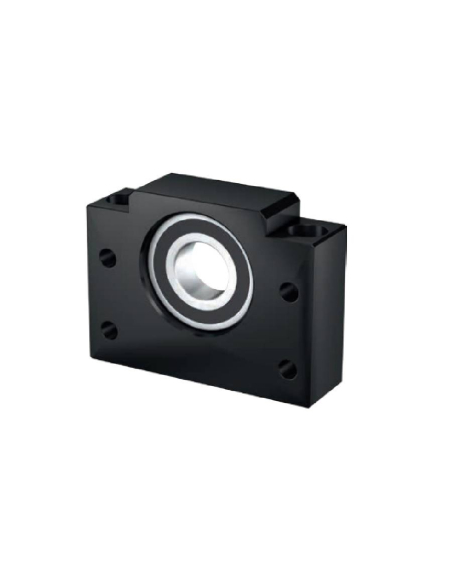

Support de vis à billes flottante BF 17 - Hiwin

BF 17 support fixe ou support flottant pour vis à billes avec un diamètre nominal d'arbre de 25 - 28mm, y compris roulement vis à billes rigide.


Pour un fonctionnement correct, les broches ont besoin de points d'appui à leurs extrémités ; comme les broches supportent et génèrent des forces axiales et radiales, elles auront besoin d'un support fixe à une extrémité et d'un support flottant à l'autre.

Les supports flottants BF permettent un léger mouvement axial, s'adaptant à la dilatation et à la contraction thermiques de la vis à billes. Ils sont généralement utilisés à l'extrémité opposée de la vis à billes afin d'éviter le grippage et d'assurer un fonctionnement en douceur. Ce type de support est monté sur la broche du côté opposé au moteur.

Les supports de type BF conviennent pour assurer la stabilité et la précision dans les applications de mouvement linéaire, ils fournissent un support solide à la broche, ce qui prolonge sa durée de vie et améliore ses performances en réduisant l'usure. Leur conception rigide minimise la déviation de la broche, assurant l'alignement et la précision du mouvement.


La hauteur de la broche du support flottant BF roulement correspond à celle du support fixe BK roulement. L'usinage en bout de broche adapté aux supports fixes BK est de type E10-xx.





Fabricant : HIWIN
Référence : BF17




Dimensions :

Pour d'autres dimensions, veuillez consulter.



Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.

Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"
