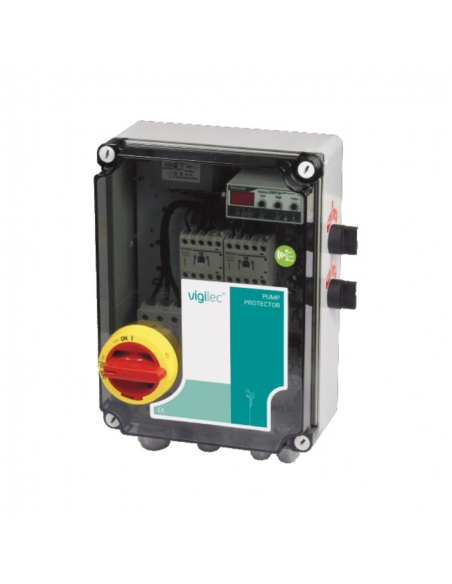

Panneau modulaire de contrôle et de protection pour 2 pompes monophasées ou triphasées jusqu'à 12A avec commutation automatique entre elles au moyen d'un capteur de niveau externe 4/20 mA ou de bouées, alimentation 230/400Vac (sélectionnable). Permet le réglage manuel du courant maximal de protection contre les surcharges, ainsi que le réglage des niveaux haut et bas pour le contrôle du niveau au moyen de bouées et/ou d'un capteur de niveau 4-20mA ou sonde conducteur (module optionnel à installer dans les bornes de commande).
Il offre une protection intégrée des pompes contre la surcharge, le manque de phase (pompes triphasées), la surchauffe du moteur (pompes triphasées - entrée Klixon) et une protection anti-grippage de sorte que lorsque le site pompe est en mode automatique, l'équipement applique une seconde de fonctionnement toutes les 23 heures d'inactivité, afin d'éviter les grippages et la détérioration lors de longues périodes de repos. Commutation automatique des pompes en cas de défaillance ou de désactivation de l'une d'entre elles.
Sortie libre de tension avec alarme acoustique et lumineuse intégrée de 90dB. L'activation du contact d'alarme peut être causée par une panne de courant, une panne de pompe, un niveau élevé, l'absence de pompes en AUTO, une panne de capteur. Compatible avec le lecteur de données PumpCheck de Toscano.
Le module de commande TZ2BS, qui est inclus dans le panneau de commande modulaire, permet de régler rapidement et facilement le courant pour la protection contre les surcharges, ainsi que de régler le niveau haut et bas auquel les alarmes doivent être déclenchées. Son écran affiche des données telles que l'état des pompes et leur consommation actuelle, le temps de fonctionnement, les défauts détectés et les alarmes. Il dispose également de voyants lumineux pour la présence de tension, le fonctionnement de la pompe, la communication infrarouge (PumpCheck), l'état de surcharge ou de défaillance de phase, le niveau élevé. La petite taille du module de commande TZ2BS offre plus d'espace et de commodité à l'intérieur du panneau de commande.
L'unité de commande est équipée d'un interrupteur de coupure de charge pour l'arrêt forcé, qui arrête le moteur et ne permet en aucun cas son démarrage, ainsi que de deux sélecteurs pour le fonctionnement manuel ou automatique de chacune des pompes. En mode manuel, les pompes ne sont pas protégées contre tout type de défaillance.
Montage mural au moyen d'une fixation directe par vis ou par collier.
Modes de fonctionnement au moyen de bouées :
NOTE : En mode de fonctionnement avec un capteur de niveau 4-20mA, celui-ci doit être connecté aux bornes "10" et "11".
Caractéristiques techniques :
- Fabricant Toscano
- N° de réf. : V2ZBS
- Alimentation électrique : 230 ou 400Vac - 50/60 Hz (sélectionnable)
- Variation de tension admissible : -20% à +30%
- Transformateur de commande : 230-400V / 24V, fusible primaire : 0,2A (F1), fusible secondaire : 0,8A (F2)
- Plage de courant de pompe: 1 à 12A AC3
- Réglage de la surcharge (Imáx) : 1,1 à 13A - AC3 (déclenchement de l'alarme en 7 secondes)
- Modes de contrôle : Bouées et/ou capteur de niveau 4-20 mA ou sonde conductif (+module optionnel)
- Tension d'entrée de la commande : 24Vdc (bouées)
- Tension d'alimentation du capteur : 4-20mA 24Vdc
- Portée du capteur : 1m, 1,5m, 2m, 2,5m, 3m, 4m, 5m (sélectionnable)
- Détection des défauts du capteur : circuit ouvert et court-circuit
- Réglage du niveau :
Niveau bas (bas) : 10cm...plage du capteur
Niveau haut (haut) : Niveau bas + 10cm.... gamme de capteurs
Niveau 2 : Démarrage automatique 2/3 (niveau haut-niveau bas)
Niveau 1 : Démarrage automatique 1/3 (niveau haut-niveau bas)
Niveau sec : Démarrage automatique 1/2 (niveau bas)
- Configuration à partir de presse à étoupe: 1xM25 (alimentation) / 2xM20 (moteurs) / 6xM16 (commande)
- Protections : Surcharge, défaut de phase et surchauffe du pompe (contacts Klixon)
- Contact d'alarme : 5A 250VAC
- Activation du contact d'alarme : Surcharge, défaillance de phase, défaillance du capteur, niveau élevé, niveau sec, pas de pompe sur AUTO, panne de courant
- Alarme acoustique : 12VDC et 90dB
- Informations enregistrées (PumpCheck) : identification du module, compteur de redémarrage, heures de fonctionnement de la pompe, démarrages de la pompe, alarmes de la pompe, courant de déclenchement de la dernière alarme
- Température de travail : -10º à +55ºC
- Degré de protection : IP65
- Taille : 300 x 220 x 120mm
- Poids : 35,5 kg
Connexion au tableau de distribution :
NOTE : Un cavalier doit être installé pour sélectionner la tension d'alimentation souhaitée. Voir le manuel d'instructions.
REMARQUE : Pour raccorder un 230V triphasé pompe à un courant monophasé, il est nécessaire de créer une phase fictive pour permettre l'asynchronisme dans le système triphasé. Pour ce faire, un condensateur est connecté entre une phase et l'extrémité de l'enroulement qui n'est pas alimentée
Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
