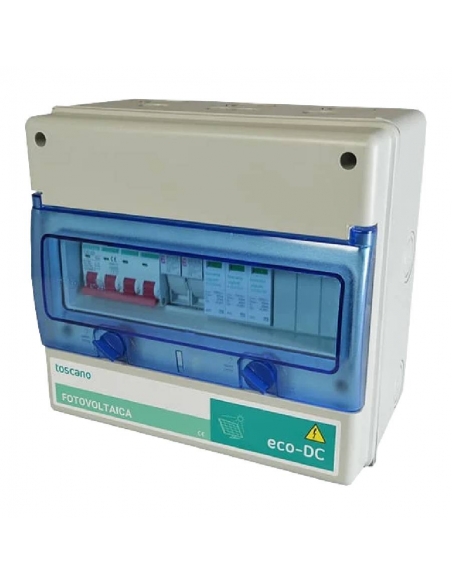

Panneau de protection ECO-DC 8 strings / 1 MPPT / 1 sectionneur - TOSCANO

731,93 € TTC

604,90 € HT

Panneau de protection pour installations photovoltaïques, 8 strings / 1 MPPT.

Le modèle ECO-DC intègre un interrupteur de coupure à la sortie, une protection contre les surtensions transitoires en courant continu, un socle porte-fusible par chaîne + des fusibles de 15A. Maximum 1000VDC. Degré de protection IP65.

Référence : ECO-DC8I1F15S100FV10P-A




Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées

Pas encore de questions, laissez les premières !


Panneau de déconnexion et de protection contre les surtensions transitoires des systèmes de production d'énergie photovoltaïque à 8 branches et un MPPT régulateur qui servent à transformer le rayonnement solaire en énergie électrique.

Les panneaux ECO-DC protègent la ligne reliant les panneaux photovoltaïques à l'onduleur DC/AC de l'installation en assurant une protection contre les surintensités et les surtensions transitoires.

Le panneau, déjà câblé et prêt à être installé, intègre une protection contre les surtensions transitoires avec un contact de sortie à distance à la fin de sa durée de vie, un porte-fusible de 1000 Vdc et des fusibles de 15 A pour chaque chaîne et un interrupteur de coupure à la sortie. Ces panneaux permettent d'unifier les différentes chaînes en une seule sortie + / -. Les protecteurs ECO-DC ont été développés pour protéger contre les décharges et les surtensions causées par la foudre sur le côté DC de ces systèmes. La protection est constituée de trois étages de varistance équipés de déconnecteurs thermiques qui indiquent par une fenêtre la défaillance de l'élément. Il dispose d'une sortie à distance (contact d'indication)


Remarque : schéma représentatif pour une installation à 2 cordes



Normes réglementaires :




Caractéristiques générales :

  • Fabricant Toscano
  • Référence : ECO-DC8I1F15S100FV10P-A
  • Entrée-sortie : 8 chaînes / 1 MPPT
  • Déconnecteur : 1 déconnecteur principal
  • Ampérage de l'interrupteur-sectionneur : 125A
  • Tension nominale : 1000Vdc
  • Degré de protection : IP65
  • Température de fonctionnement : -5º...+40oC
  • Dimensions : 362 x 362 x 160mm


Caractéristiques du protecteur de surtension :

  • Tension nominale (Un) : 1250Vdc
  • Tension maximale (UCpv) : 1500Vdc
  • Courant de décharge nominal 8/20 (In) : 20kA
  • Courant de décharge maximum (Imax) : 40kA
  • Niveau de protection (Up) : ≤ 3.4
  • Temps de réponse (ta) : ≤ 25nS


Connexion :




Remarque : schéma de câblage représentatif pour une installation avec 10 chaînes





Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes"

Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
