Panneau de protection ECO-DC-INV-AC 1 string / 1 MPPT 1P+Nx25A - TOSCANO

313,39 € TTC

259,00 € HT

Panneau de protection pour installations photovoltaïques 1 chaîne / 1 MPPT + protection de la partie alternative monophasée.

Le modèle ECO-DC-INV-AC intègre une protection contre les surtensions transitoires DC et AC, socle fusible string + fusibles 15A. Connecteurs MC4 sur les entrées et les sorties. 1000 Vcc maximum. Pour la partie courant alternatif monophasé, il intègre un magnétothermique 25A + différentiel classe A. Degré de protection IP65.

Référence : ECO-DC1I1F15XFV6M-1N25A30T15-S

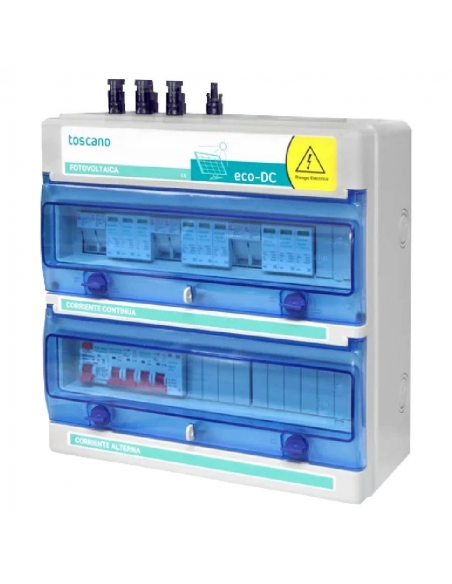

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Panneau de protection pour installations photovoltaïques de 1 chaîne et d'un régulateur MPPT + protection de la ligne monophasée dans la partie alternative.

Les panneaux ECO-DC-INV-AC , déjà câblés et prêts à être installés, protègent la ligne qui relie les panneaux photovoltaïques à l'onduleur DC/AC de l'installation. Ils conservent le même nombre d'entrées que les sorties de chaîne. Chacune des chaînes est protégée par un porte-fusible 1000Vdc + fusible 15A et un parasurtenseur Vdc. Ces panneaux permettent également la protection de la ligne de courant alternatif en sortie de l'onduleur DC/AC en incluant une protection différentielle de type A, un interrupteur automatique et une protection contre les surtensions transitoires et permanentes de type 2.

Les protecteurs qui intègrent l'ECO-DC-INV-AC ont été développés pour protéger contre les décharges et les surtensions produites par les coups de foudre dans la partie DC desdits systèmes. La protection consiste en trois étages de varistances équipées de déconnecteurs thermiques qui indiquent la défaillance de l'élément à travers une fenêtre. Il dispose d'une sortie à distance (contact de signalisation).





Remarque : schéma représentatif pour une installation avec 2 chaînes et 2 MPPT


Réglementations réglementaires :

  • EN 20460-7-712
  • EN 60269-6
  • EN60947-3
  • EN 50539-11



Caractéristiques générales:

  • Fabricant: Toscano
  • Référence : ECO-DC1I1F15XFV6M-1N25A30T15-S
  • Entrée-Sortie : 1 string / 1 MPPT
  • Degré de protection : IP65
  • Température de fonctionnement : -5º...+40 o C
  • Dimensions : 270 x 250 x 155 mm



Protection CC :

  • Tension nominale (Unpv): 1000Vdc
  • Courant maximal (CC) : 25 A
  • Tension maximale DC+/DC- (Ucpv) : 1500Vdc
  • Courant nominal de décharge 8/20 (In) : 20kA
  • courant max. décharge (Imax): 40kA
  • Niveau de protection (Haut) : ≤ 3,4
  • Temps de réponse (ta) : ≤ 25nS
  • Connexions : connecteurs MC4, 35 A (In) 1500 VDC (Un)



Protection AC :

  • 1P+N x 25A
  • Différentiel : Classe A / 40 mA / Courant alternatif et pulsé
  • Protecteur de surtension :
  • Tension nominale : 240 Vac
  • Tension de déclenchement : > 265 VAC ± 2 %
  • Courant nominal de décharge 8/20 (In) : 6kA
  • courant max. décharge (Imax) : 12,5 kA ; 8/20
  • Niveau de protection (Haut) : ≤ 1,5 kV
  • Temps de réponse (ta) : Selon la norme UNE-EN 50550


Connexion:










Pour plus d'informations, vous pouvez télécharger la fiche technique en cliquant sur l'onglet "Pièces jointes".

Matériel à usage professionnel, à installer conformément à la réglementation en vigueur sur le lieu d'installation.
