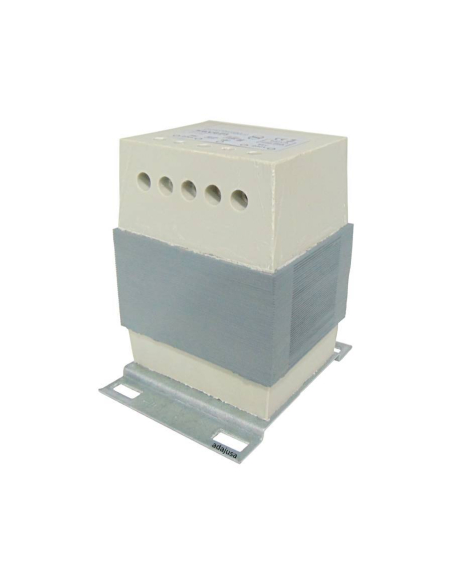

Transformateur 1000VA E:230/400V S:115/230V

158,32 € TTC

130,84 € HT

Transformateur monophasé pour la commande, le contrôle et l'utilisation générale. La puissance du transformateur est de 1000VA et il est encapsulé dans de la résine. Le degré de protection du transformateur est IP-20. Cette gamme de transformateurs a deux tensions de sortie 115Vac ou 230Vac, chacune d'entre elles pouvant être sélectionnée au moyen de cavaliers.

Référence : MI-1000-3

simbolo transformador eléctrico

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

1 question sur le produit
Confidentialité
Expéditions
Retour


Transformateur monophasé entrée 230/400Vac et sortie 115V/230Vac, puissance 1000VA. Transformateur encapsulé dans la résine, avec un degré de protection IP-20. Selon la façon dont les deux secondaires de sortie sont connectés, le transformateur peut fournir 115Vac, avec un courant de 8,69 A (courant apparent), ou 230Vac, avec un courant de 4,35 A (courant apparent).

La principale application de ce type de transformateur est la commande et le contrôle dans l'automatisation industrielle, et les applications générales. Ils sont destinés à alimenter des dispositifs électriques où un isolation galvanique est nécessaire entre les circuits.

Ce type de transformateur est réversible.

Caractéristiques techniques du transformateur :


  • Référence : MI-1000-3
  • Tension primaire du transformateur : 230/400V
  • Tension secondaire du transformateur (sortie) : 115/230V, sélectionnable par cavalier
  • Puissance du transformateur : 1000 VA
  • Courant maximal (sortie) du transformateur : 8,69/4,35A, sélectionnable par cavalier
  • Enroulements : Fil de cuivre, classe thermique N 200ºC
  • Sélection : tensions sélectionnables par cavalier
  • Connexion secondaire : série-parallèle
  • Isolation : Classe thermique B 130ºC
  • Fréquence : 50/60 Hz
  • Protection : IP-20
  • Tension d'essai du transformateur
    • 5 KV entre les enroulements
    • 2,5 KV entre les enroulements et la terre
  • Température ambiante : Ta= 25ºC
  • Encapsulation du transformateur : résine auto-extinguible
  • Montage du transformateur : au moyen de vis
  • Certificat : UNE-EN61558

Dimensiones transformador MI (1)

Pour d'autres types et modèles de transformateurs, veuillez nous consulter.

Connexion électrique

Esquema eléctrico transsformadores seie paralelo toma media 12-24

Le transformateur est fourni sans aucun type de protection contre les surcharges, il est obligatoire de les installer pour éviter de surcharger le transformateur. La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.
Equipement à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.

Questions

Question
Bonjour, j’ai une génératrice 220v monophasé en sortie 2 bornes 2×115v Pourriez-vous m'indiquer comment câblé le transformateur pour sortir le 220v merci
Répondre

Bonjour

Le transformateur a un schéma qui indique comment le connecter pour que la sortie soit de 230 Vca, cependant si vous remarquez qu'il a quatre bornes de sortie, vous devez faire un pont dans les deux bornes centrales, pour que la sortie soit de 230 Vca, les autres bornes, une est connectée à une phase et l'autre au neutre.

https://adajusa.fr/fr/transformateurs-monophases/4979-transformateur-1000va-e230400v-s115230v-8435532849797.html
Toutefois, en cas de doute, veuillez contacter un service professionnel pour l'installation.

Cordialement

Hervé le 23/02/2022 12:17:27

Question sur le produit

* Champs obligatoires
(lis)

16 autres produits de la même catégorie :

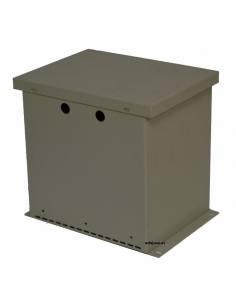

Transformateur monophasé 3KVA ultra isolé avec boîtier IP23
Matériel de fabrication spécial
Transformateurs monophasés

Transformateur monophasé 3000 VA 230/230V boîtier ultra isolation IP23

Generico-SEV
TRA3000
375,50 € (310,33 € HT)
Transformateur monophasé ultra isolé de 3kVA (3000VA) avec boîtier métallique qui permet l'isolation galvanique, le filtre antibruit et la génération du neutre (installations biphasées). Il dispose d'un écran de sécurité électrostatique qui filtre et conduit les signaux indésirables et les perturbations vers la terre, ce qui lui permet d'être très...
Transformateur 100VA E:230/400V S:12/24/36/48 IP-00 Transformateur 100VA E:230/400V S:12/24/36/48 IP-00 2
Transformateurs monophasés

Transformateur 100VA E:230/400V S:12/24/36/48 IP-00

Generico-SEV
M-100
65,46 € (54,10 € HT)
Transformateur de contrôlemonophasé pour la commande, le contrôle et l'utilisation générale. La puissance du transformateur est de 100VA, le degré de protection du transformateur est IP-00. Cette gamme de transformateurs a quatre tensions de sortie 12,24,36 ou 48V, chacune d'entre elles pouvant être sélectionnée au moyen des cavaliers fournis.Référence :...
Transformador maniobra 1600VA 230/400V 115/230V Transformador maniobra 1600VA 230/400V 115/230V 2
Matériel de fabrication spécial
Transformateurs monophasés

Transformateur 1600VA E:230/400V S:115/230V

Generico-SEV
MI16003
282,12 € (233,16 € HT)
Transformateur monophasé pour la commande, le contrôle et l'utilisation générale. La puissance du transformateur est de 1600VA et il est encapsulé dans de la résine. Le degré de protection du transformateur est IP-20. Cette gamme de transformateurs a deux tensions de sortie 115Vac / 230Vac, chacune d'entre elles pouvant être sélectionnée au moyen de...
Transformateur monophasé 63VA ultra-isolation IP-20 Transformateur monophasé 63VA ultra-isolation IP-20 2
Transformateurs monophasés

Transformateur 63VA 230/230Vac ultra-isolé IP-20

Generico-SEV
TRIA63
50,94 € (42,10 € HT)
Transformateur monophasé à ultra-isolation 63VA primaire 230Vac secondaire 230Vac, conçu pour alimenter des circuits nécessitant une séparation galvanique de sécurité et un filtrage des interférences. Fabriqué en résine, degré de protection IP-20. Référence : TRIA63 Image représentative à des fins d'illustration, l'article fourni correspondra aux...
Transformateur 2000VA IP00 tensions spéciales
Matériel de fabrication spécial, expédition 2-5 jours
Transformateurs monophasés

Transformateur 2000VA IP00 tensions spéciales

Especial-SEV
TR2-2000-ESP
À partir de 243,28 € (201,06 € HT)
Transformateur monophasé de manœuvre pour commande, contrôle et utilisations générales. La puissance du transformateur est de 2000VA et degré de protection IP00. La tension du primaire et du secondaire peut être sollicitée par le client. Les tensions auxquelles peuvent se fabriquer les transformateurs sont, pour le primaire entre 100 et 500Vac, et pour...
Afficher
Transformateur 63VA E:230/400V S:24V IP-00
Transformateurs monophasés

Transformateur 630VA E:230-400V S:115-230V IP-00

Generico-MANU
TF041633200
126,89 € (104,87 € HT)
Transformateur d' isolement monophasé pour la manœuvre, le commandement et le contrôle, et les utilisations générales. La puissance du transformateur est de 630VA, degré de protection IP-00. Tension d'entrée 230 ou 400Vac, et deux tensions de sortie possibles : 115V ou 230Vac, avec n'importe quelle combinaison le transformateur peut fournir sa puissance...
Transformateur 500VA d’isolement de sécurité IP-20
Transformateurs monophasés

Transformateur 500VA 400/230Vac ultra-isolé IP-20

Generico-SEV
TRIA500-400230
114,68 € (94,78 € HT)
Transformateur monophasé à ultra-isolation 500VA primaire 400Vac secondaire 230Vac, conçu pour alimenter des circuits nécessitant une séparation galvanique de sécurité et un filtrage des interférences. Fabriqué en résine, degré de protection IP-20. Référence : TRIA500-400-230 Image représentative à des fins d'illustration, l'article fourni...
Transformateur de contrôle 4000VA 12/24V Transformateur de contrôle 4000VA 12/24V 2
Matériel de fabrication spécial
Transformateurs monophasés

Transformateur 4000VA E:230/400V S:12/24V

Generico-SEV
MI-4000-1
483,06 € (399,22 € HT)
Transformateur monophasé pour la commande, le contrôle et l'utilisation générale. La puissance du transformateur est de 4000VA et il est encapsulé dans de la résine. Le degré de protection du transformateur est IP-20. Cette gamme de transformateurs a deux tensions de sortie 12Vac ou 24Vac, chacune d'entre elles pouvant être sélectionnée au moyen de...
Transformateur 300VA E:230/400V S:12/24/36/48 IP-00 Transformateur 300VA E:230/400V S:12/24/36/48 IP-00 2
Transformateurs monophasés

Transformateur 300VA E:230/400V S:12/24/36/48 IP-00

Generico-SEV
M-300
1 opinion
88,91 € (73,48 € HT)
Transformateur monophasé pour le contrôle, la commande et l'utilisation générale. La puissance du transformateur est de 300VA, le degré de protection du transformateur est IP-00. Cette gamme de transformateurs a quatre tensions de sortie 12,24,36 ou 48V, chacune d'entre elles pouvant être sélectionnée au moyen des cavaliers fournis.Référence : M-300...
Transformateur monophasé 160VA ultra-isolation IP-20 Transformateur monophasé 160VA ultra-isolation IP-20 2
Transformateurs monophasés

Transformateur 160VA 230/230Vac ultra-isolé IP-20

Generico-SEV
TRIA160
1 opinion
64,94 € (53,67 € HT)
Transformateur monophasé à ultra-isolation 160VA primaire 230Vac secondaire 230Vac, conçu pour alimenter des circuits nécessitant une séparation galvanique de sécurité et un filtrage des interférences. Fabriqué en résine, degré de protection IP-20. Référence : TRIA160 Image représentative à des fins d'illustration, l'article fourni correspondra aux...
Transformateur 630VA d’isolement de sécurité IP-20
Transformateurs monophasés

Transformateur 630VA 230/230Vac ultra-isolé IP-20

Generico-SEV
TRIA630
126,86 € (104,84 € HT)
Transformateur monophasé à ultra-isolation 630VA primaire 230Vac secondaire 230Vac, conçu pour alimenter des circuits nécessitant une séparation galvanique de sécurité et un filtrage des interférences. Fabriqué en résine, degré de protection IP-20. Référence : TRIA630 Image représentative à des fins d'illustration, l'article fourni correspondra aux...
Transformateur monophasé 8KVA ultra isolé avec boîtier IP23
Matériel de fabrication spécial
Transformateurs monophasés

Transformateur monophasé 8000 VA 230/230V boîtier ultra isolation IP23

Generico-SEV
TRA8000
771,28 € (637,42 € HT)
Transformateur monophasé ultra-isolé de 8kVA (8000VA) avec boîtier métallique qui permet l'isolation galvanique, le filtre antibruit et la génération du neutre (installations biphasées). Il dispose d'un écran de sécurité électrostatique qui filtre et conduit les signaux indésirables et les perturbations vers la terre, ce qui lui permet d'être très...
Transformateur 1600VA d’isolement de sécurité IP-20
Matériel de fabrication spécial
Transformateurs monophasés

Transformateur ultra-isolé 1600VA 230/230Vac IP-20

Generico-SEV
TRIA1600
253,70 € (209,67 € HT)
Transformateur monophasé à ultra-isolation 1600VA primaire 230Vac secondaire 230Vac, conçu pour alimenter des circuits nécessitant une isolation galvanique de sécurité et un filtrage des interférences. Fabriqué en résine, degré de protection IP-20. Référence : TRIA1600 Image représentative à des fins d'illustration, l'article fourni correspondra aux...
Transformateur 2500VA IP00 tensions spéciales
Matériel de fabrication spécial, expédition 2-5 jours
Transformateurs monophasés

Transformateur 2500VA IP00 tensions spéciales

Especial-SEV
TR2-2500-ESP
À partir de 272,66 € (225,34 € HT)
Transformateur monophasé de manœuvre pour commande, contrôle et utilisations générales. La puissance du transformateur est de 2500VA et degré de protection IP00. La tension du primaire et du secondaire peut être sollicitée par le client. Les tensions auxquelles peuvent se fabriquer les transformateurs sont, pour le primaire entre 100 et 500Vac, et pour...
Afficher

Les clients qui ont acheté ce produit ont également acheté:

Transformateur triphasé 2 KVA ultra isolation avec boîtier Transformateur triphasé 2 KVA ultra isolation avec boîtier 2
Matériel de fabrication spécial
Transformateurs triphasés

Transformateur triphasé 2 KVA 400/400+N ultra-isolement triangle - étoile boîtier IP23

TRTA2-Dyn11
348,64 € (288,13 € HT)
Transformateur triphasé de 2kVA d’ultra-isolement avec boîtier métallique qui permet l’adaptation de tension entre ligne et récepteur sur systèmes triphasés, 400Vac à 400Vac (génère neutre). La configuration triangle-étoile et compter avec un écran électrostatique de sécurité qui filtre et conduit à terre les signaux et perturbations indésirables, lui...
Transformador maniobra 63VA 230/400V 12/24V Transformador maniobra 63VA 230/400V 12/24V 2
Transformateurs monophasés

Transformateur 1000VA E:230/400V S:12/24V

MI-1000-1
1 opinion
158,32 € (130,84 € HT)
Transformateur monophasé pour la commande, le contrôle et l'utilisation générale. La puissance du transformateur est de 1000VA et il est encapsulé dans de la résine. Le degré de protection du transformateur est IP-20. Cette gamme de transformateurs a deux tensions de sortie 12Vac ou 24Vac, chacune d'entre elles pouvant être sélectionnée au moyen de...

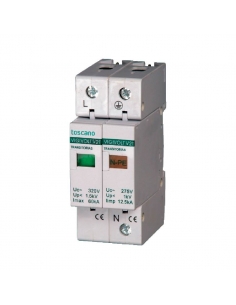

Protecteur contre les surtensions transitoires VT2-60 Toscano adajusa
Protecteurs de surtension

Protecteur monophasé surtensions transitoires 60kA TYPE 2 V2T-60 - Toscano

V2T-60
59,57 € (49,23 € HT)
Protecteur de surtension transitoire, parafoudre de terre, type 2 pour lignes monophasées, P+N 230 Vac. 60kA. Cartouches remplaçables avec indication de l'état de fonctionnement de l'élément de protection. Cet élément offre une protection contre les surtensions de très courte durée et de grande énergie, par exemple celles produites par la foudre....

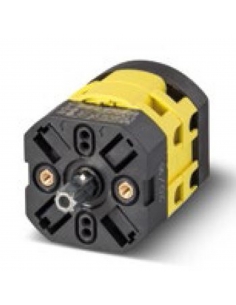

Disjoncteur inverseur triphasé 20A - Giovenzana
