Transformateur triphasé réversible ultra-isolement pour changement de tension, séparation galvanique de circuits ou de machines, de type sec, avec écran électrostatique entre primaire et secondaire.
Ce transformateur ultra-isolant assure la séparation entre les circuits primaires et secondaires au moyen d'un écran de sécurité électrostatique qui filtre et conduit les signaux et perturbations indésirables vers la terre. Le degré d'efficacité de cet écran dépend directement de la qualité de la mise à la terre de l'installation.

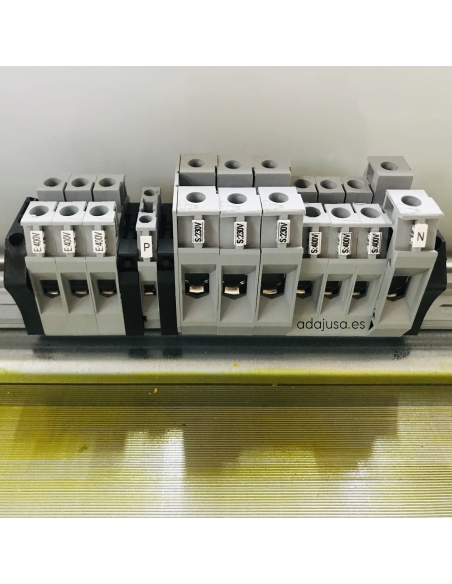

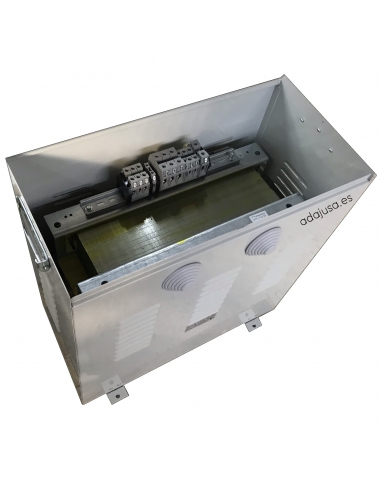

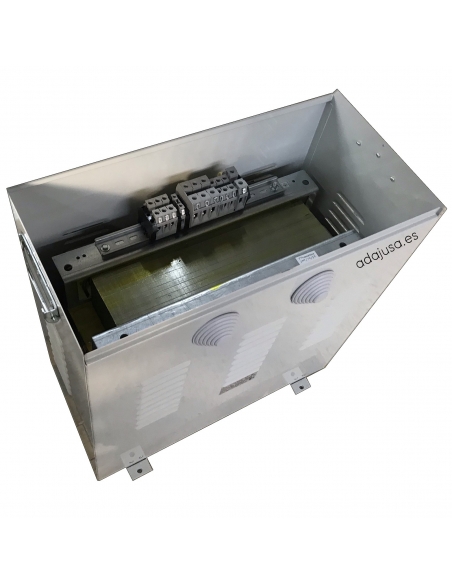

Ils sont livrés dans un boîtier métallique offrant un niveau d'isolation IP-23, raccordement par bornes. Il n'intègre aucun circuit de protection contre les surcharges.
Fabriqué avec une feuille magnétique à faible perte offrant des performances élevées.
La configuration delta-étoile présente de multiples avantages et est idéale pour les systèmes de distribution électrique dans les installations industrielles car elle permet l'alimentation d'équipements électriques nécessitant des tensions équilibrées avec neutre disponible, l'élimination/réduction des harmoniques, une plus grande efficacité dans l'installation et une protection contre les défauts à la terre. Dans le cas de transformateurs triphasés avec configuration delta-étoile et tensions 400/400V, il permet également une isolation galvanique, le rendant idéal pour les applications industrielles et commerciales où une alimentation électrique stable et sûre est requise sans modifier la tension de ligne, où il est nécessaire de maintenir la même tension entre le primaire et le secondaire.
-
Réduction des harmoniques : La connexion delta au primaire permet d'éliminer les harmoniques du troisième ordre en les faisant circuler au sein de l'enroulement et en les empêchant de se propager au réseau, réduisant ainsi la distorsion du réseau électrique et améliorant la qualité de l'énergie.
-
Équilibre dans l'alimentation : Côté primaire, les courants sont équilibrés même si les charges sur le secondaire ne le sont pas. Cela minimise les problèmes de déséquilibre du réseau et améliore la stabilité du système.
-
Plus grande efficacité dans l'installation : En effet, cette configuration permet d'alimenter des charges équilibrées et de maintenir une efficacité énergétique élevée.
-
Protection contre les défauts à la terre : Si un court-circuit à la terre se produit côté secondaire, le primaire permet de limiter l'impact du défaut, cela protège le transformateur et réduit les risques de surcharges et de défauts dans l'installation.
-
Disponibilité du neutre dans le secondaire : Bien que le primaire delta ne possède pas de neutre, le secondaire étoile le fournit. Cela permet d'alimenter aussi bien des charges triphasées (400V entre phases) que des charges monophasées (230V entre phase et neutre). Dans les réseaux où il n'y a qu'un seul flux triphasé sans neutre, ce transformateur permet d'obtenir un neutre stabilisé au secondaire. Cela facilite la connexion de charges nécessitant une référence neutre.
-
Isolation galvanique entre primaire et secondaire : Bien que les deux côtés aient la même tension de 400 V, le transformateur assure une séparation électrique entre l'alimentation et la charge. Cela améliore la sécurité et contribue à réduire les problèmes de bruit électrique.
Caractéristiques techniques :
- Référence : TRTA2-Dyn11
- Enroulement : Classe thermique N 200ºC.
- Tension primaire : 400Vac.
- Tension secondaire : 400Vac.
- Puissance : 2KVA.
- Intensité apparente :
- 400 Vca : 2,9 A
- 230 Vca : 5 A
- Fréquence : 50/60Hz.
- Connexion : Dyn1
- Tension d'essai : 3KV entre les enroulements et la terre.
- Isolateurs : Classe thermique F 155ºC YH 180ºC.
- Protection : IP-23 ( Boîtier métallique).
- Température ambiante : TA=25ºC.
- Refroidissement : ANAN (Air naturel).
- Certificat : UNE-EN 61558, UNE-EN 60076.
