41,60 € TTC

34,38 € HT

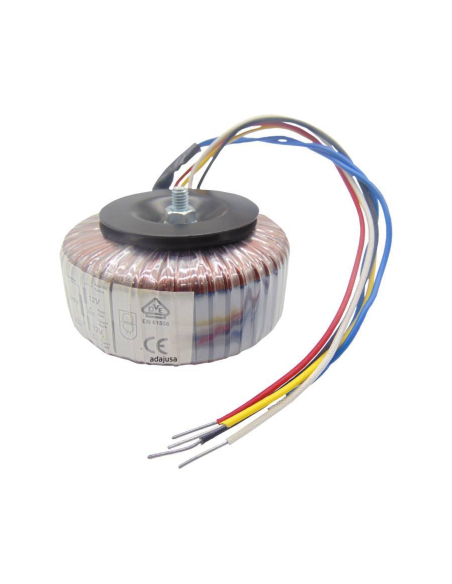

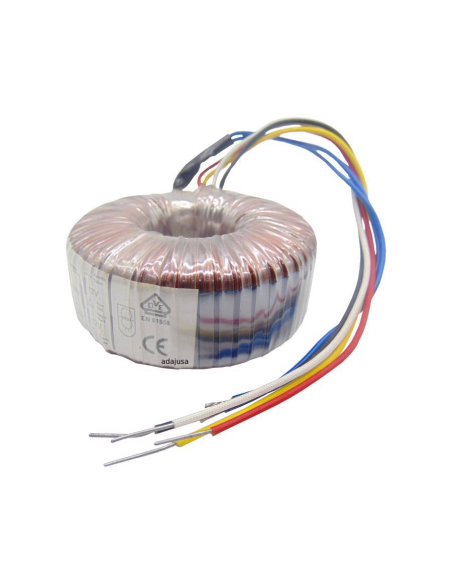

Transformateur toroïdal 80VA, tension d'entrée 230Vac et deux enroulements de sortie 15Vac, qui peuvent être connectés en série pour obtenir une sortie de 30Vac et un courant de 2,66A, ou en parallèle pour obtenir une sortie de 15Vac et un courant de 5,32A.

Montage au moyen de 2 disques métalliques, rondelles isolantes et vis (inclus dans la fourniture).
Fils de sortie avec identification par code couleur d'une longueur de 20cm.


Référence : 7220057


Esquema transformador dos secundarios 12Vac Adajusa

Image représentative à des fins d'illustration, l'article fourni correspondra aux spécifications indiquées.

Pas encore de questions, laissez les premières !


Transformateur torique monophasé de 80VA, tension d'entrée 230Vac et deux enroulements de sortie 15Vac, qui peuvent être connectés en série pour obtenir une sortie de 30Vac et un courant de 2,66A (courant apparent), ou en parallèle pour obtenir une sortie de 15Vac et un courant de 5,32A (courant apparent).

Ce type de transformateur convient parfaitement lorsque des dimensions et un poids réduits sont requis, avec une amélioration allant jusqu'à 50 % par rapport à d'autres types de construction, des pertes très faibles à cuivre sous charge, ce qui se traduit par une réduction de la surchauffe et un rendement élevé. Excellente régulation vide/charge et très faible niveau de bruit. Très faible rayonnement magnétique.

Noyau magnétique annulaire en tôle d'acier au silicium traitée thermiquement à haute perméabilité avec des pertes inférieures à 1W/kg.

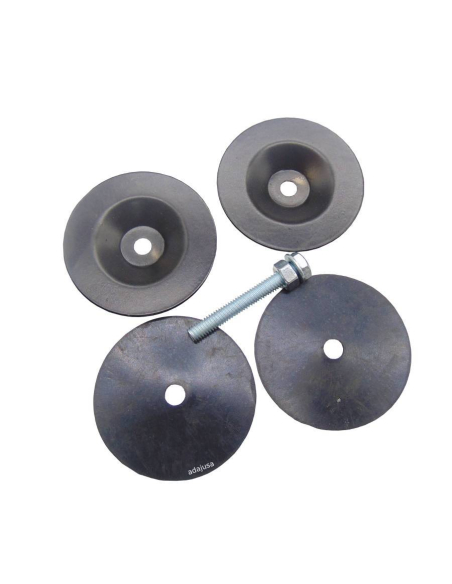

Assemblage par 2 disques métalliques, rondelles isolantes et vis (inclus dans la fourniture).
Fils de sortie de 20 cm de long avec identification par code couleur.

L'application principale de ce type de transformateurs est la commande et le contrôle dans les automatismes industriels, les alimentations et les applications générales. Ils sont destinés à alimenter des dispositifs électriques pour lesquels une isolation galvanique entre les circuits est nécessaire.


La fourniture comprend :

  • Transformateur toroïdal
  • 2 disques métalliques
  • 2 rondelles isolantes
  • Vis
  • Ecrou




Caractéristiques techniques du transformateur :

  • Référence : 7220057
  • Type de transformateur : Toroïdal
  • Tension primaire du transformateur : 230Vac ± 10%
  • Fréquence : 50/60 Hz
  • Tension secondaire du transformateur (sortie) : 15/30V, sélectionnable par connexion entre les fils de sortie
  • Tolérance de la tension de sortie : ± 5%
  • Puissance du transformateur : 80 VA
  • Courant maximal (sortie) du transformateur : 2,66/5,32 A, sélectionnable par connexion entre les fils de sortie
  • Régulation à vide/en charge : 11%
  • Pertes dans le noyau : 0,7W
  • Pertes cuivre: 11W
  • Elévation de température : +45ºC
  • Bobinages : cuivre fil émaillé, classe thermique H 180ºC
  • Sélection de la tension : par connexion entre les fils de sortie
  • Connexion secondaire : série-parallèle
  • Rigidité diélectrique supérieure à 3000V-1mn entre primaire et secondaires
  • Température ambiante : 40ºC
  • Surchauffe maximale pour la classe B : 95ºC
  • Fixation : Disques, vis/écrou M4
  • Protection : IP-00
  • Poids : 1,10 Kg
  • Dimensions (AxBxC) 93x34x38 mm
  • Certificat : UNE-EN61558

Dimensiones transformador toroidal serie TD Adajusa

Pour d'autres types et modèles de transformateurs, veuillez nous consulter.



Connexion électrique

Esquema electrico transformadores seie paralelo Adajusa

Les enroulements secondaires peuvent également être utilisés indépendamment, dans ce cas, la puissance disponible pour chacun des enroulements sera de 50% de la puissance totale du transformateur.


Le transformateur est fourni sans aucun type de protection contre les surcharges, il est obligatoire de les installer pour éviter de surcharger le transformateur. La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.

Dans le cas de l'utilisation d'un fusible de protection dans le primaire, il est recommandé d'utiliser le type retardé, pour absorber le courant de démarrage élevé caractéristique de ce type de transformateur.



Matériel à usage professionnel, à installer conformément aux réglementations en vigueur sur le lieu d'installation.
