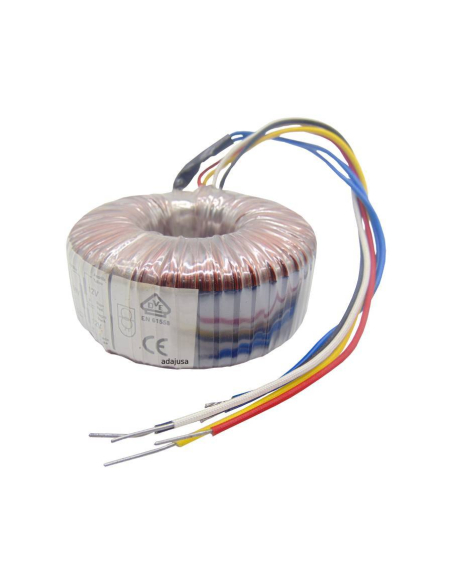

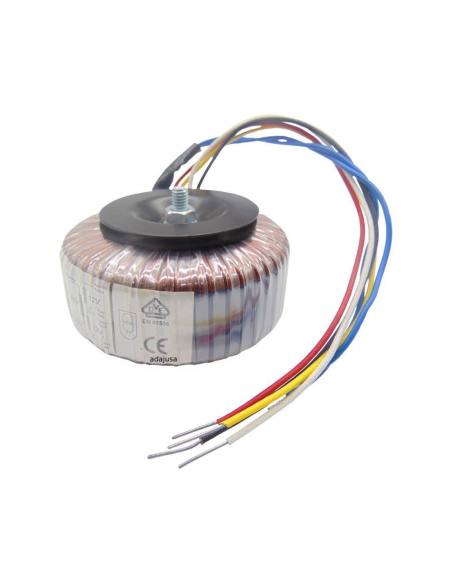

Transformateur toroïdal monophasé de 160 VA, tension d'entrée de 230 Vac et deux enroulements de sortie de 12 Vac, pouvant être connectés en série pour obtenir une sortie de 24 Vac et une intensité de 6,67 A (intensité apparente), ou en parallèle pour obtenir une sortie de 12 Vac et une intensité de 13,34A (intensité apparente).
Ce type de transformateur est très approprié lorsque des dimensions et un poids réduits sont requis, avec une amélioration jusqu'à 50% par rapport à d'autres types de construction, de très faibles pertes dans le cuivre sous charge, ce qui se traduit par moins de surchauffe et des performances élevées. Excellente régulation vide/charge et très faible niveau sonore. Très faible rayonnement magnétique.
Noyau magnétique annulaire en tôle d'acier-silicium avec traitement thermique, haute perméabilité et pertes inférieures à 1W/kg.

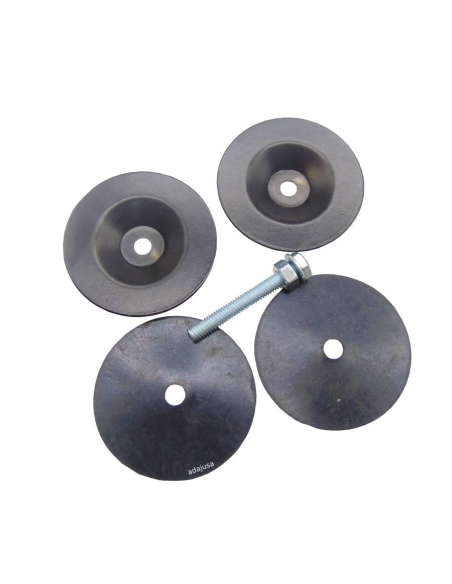

Assemblage à l'aide de 2 disques métalliques, rondelles isolantes et vis (inclus dans la fourniture).
Fils de sortie avec identification par code couleur, 25 cm de long.
L'application principale de ce type de transformateurs est la commande et le contrôle dans l'automatisation industrielle, l'alimentation électrique et les applications en général. Ils sont destinés à alimenter des appareils électriques lorsqu'une isolation galvanique entre les circuits est nécessaire.
La fourniture comprend :
- transformateur toroïdal
- 2 disques métalliques
- 2 rondelles isolantes
- Vis
- Noix
Caractéristiques techniques du transformateur :
- Référence : 7223034
- Type de transformateur : Toroïdal
- Tension primaire du transformateur : 230Vac ± 10%
- Fréquence : 50/60 Hz
- Tension secondaire (sortie) du transformateur : 12/24 V, sélectionnable via la connexion entre les câbles de sortie
- Tolérance de tension de sortie : ±5 %
- Puissance du transformateur : 160 VA
- Courant maximum (sortie) du transformateur : 6,67/13,34 A, sélectionnable par connexion entre les câbles de sortie
- Régulation vide/charge : 9%
- Pertes de base : 1 W
- Pertes cuivre : 20W
- Augmentation de la température : +60ºC
- Bobinages : Fil cuivre émaillé, classe thermique H 180ºC
- Sélection de tension : via la connexion entre les câbles de sortie
- Connexion secondaire : série-parallèle
- Rigidité diélectrique supérieure à 3000V-1mn entre primaire et secondaire
- Température ambiante : 40ºC
- Surchauffe maximale pour la classe B : 95ºC
- Fixation : Disques, vis/écrou M5
- Protection : IP-00
- Poids : 1,52 kg
- Dimensions (LxBxH) 95x38x52 mm
- Certificat : UNE-EN61558
Pour d'autres types et modèles de transformateur, consulter.
Connexion électrique
Les enroulements secondaires peuvent également être utilisés indépendamment ; dans ce cas, la puissance disponible pour chacun des enroulements sera de 50 % de la puissance totale du transformateur.
Le transformateur est fourni sans aucun type de protection contre les surcharges ; son installation est obligatoire pour éviter de surcharger le transformateur. La puissance et le courant indiqués sont apparents, le courant actif fourni par le transformateur dépendra du facteur de puissance de la charge connectée.
Dans le cas de l'utilisation d'un fusible de protection au primaire, il est recommandé d'utiliser le type retardé, pour absorber le courant de démarrage élevé caractéristique de ce type de transformateur.
Matériel à usage professionnel, à installer dans le respect de la réglementation en vigueur sur le lieu d'installation.
